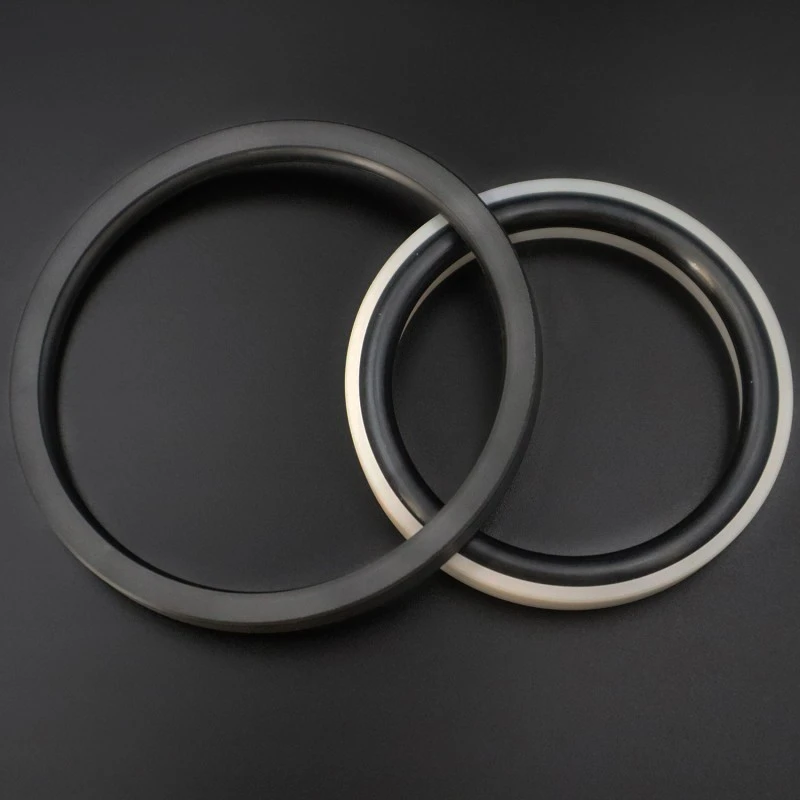

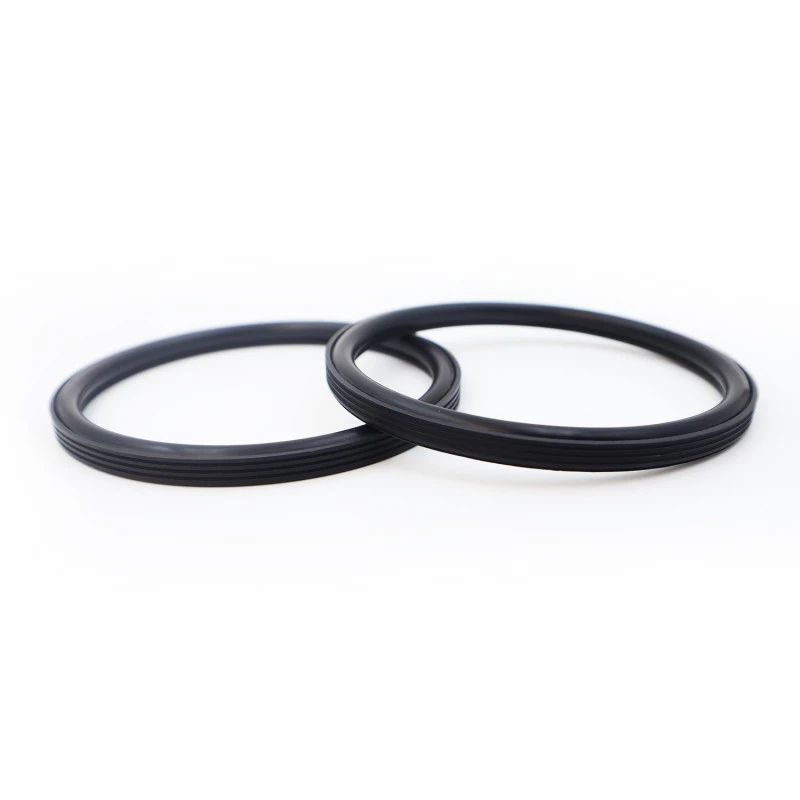

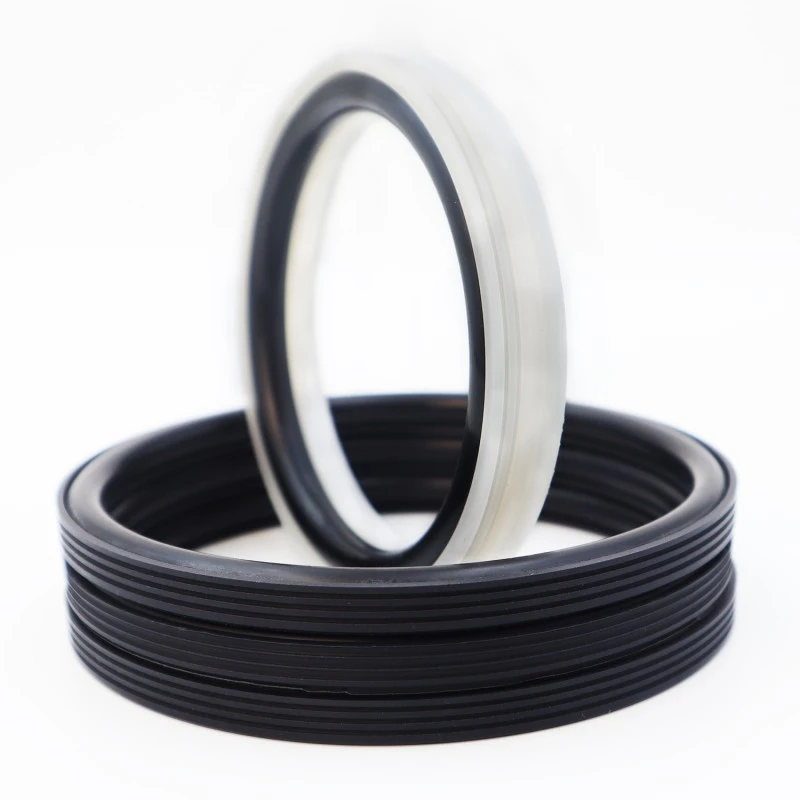

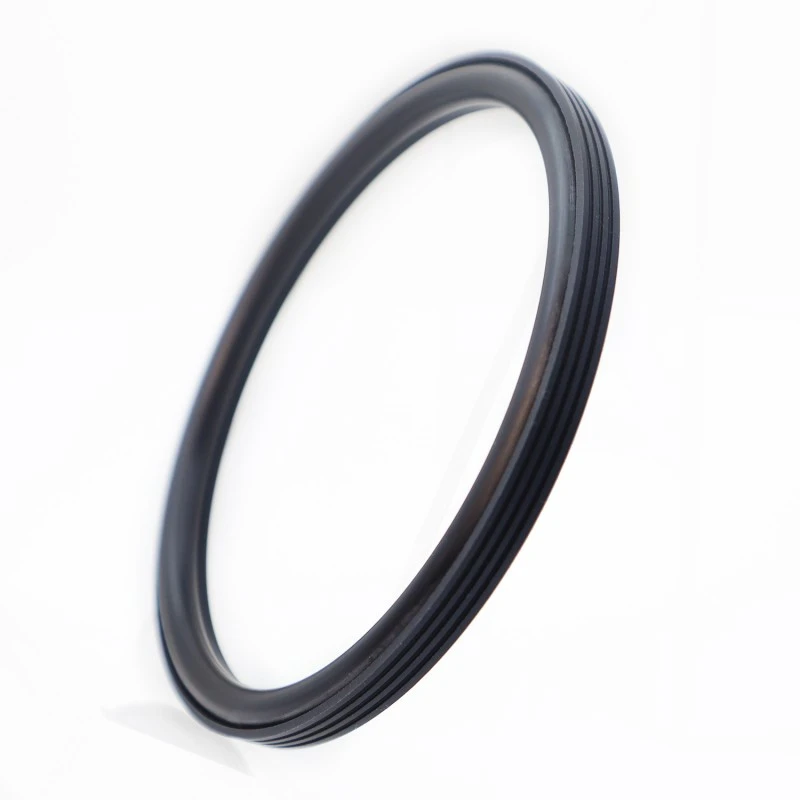

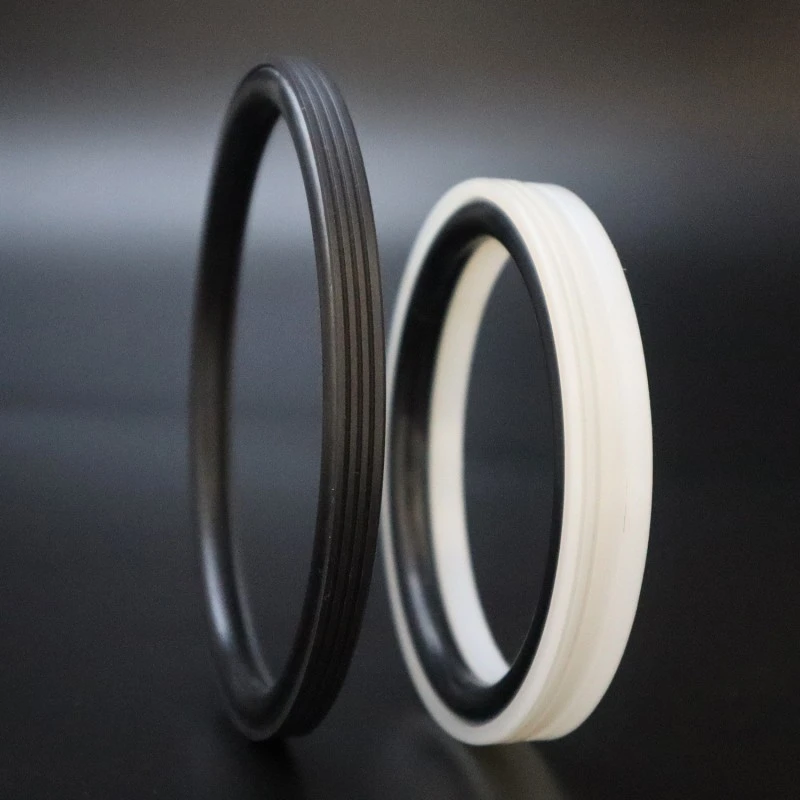

Το Bore Seal, που σχεδιάστηκε και κατασκευάστηκε από το Ruichen Sealing Factory, είναι κατάλληλο για σφράγιση μονής κατεύθυνσης σε εφαρμογές υδραυλικής παλινδρομικής και περιστροφικής κίνησης. Διαθέτει μεγάλη διάρκεια ζωής, χαμηλή τριβή, εξαιρετική απόδοση στεγανοποίησης, συμπαγή δομή και εύκολη εγκατάσταση, χρήση και συντήρηση. Το ειδικό χείλος στεγανοποίησης και ο βελτιστοποιημένος σχεδιασμός πάχους της τσιμούχας εξασφαλίζουν εξαιρετική απόδοση σφράγισης ακόμη και σε σκληρά μέσα όπως το τσιμεντοκονίαμα.
|
Πίεση/MPa |
Θερμοκρασία/°C |
Ταχύτητα / m/s |
Μέσον |
|
|
παλινδρομική κίνηση |
Περιστροφική κίνηση |
|||
|
≤100 |
-35 έως +100°C (με NBR O-ring) |
≤6 |
≤2 |
Νερό, λάσπη, αργό πετρέλαιο, υδραυλικό λάδι, γαλάκτωμα |
|
-20 έως +200°C (με O-ring FKM) |
||||
Επιλογή Υλικού
1. Τα συνοδευτικά υλικά O-ring μπορούν να επιλεγούν από: R01 Nitrile Ruber (NBR), R02 Fluororrubber (FKM) κ.λπ.
2. Υλικό στεγανοποιητικού δακτυλίου: Το τυπικό υλικό είναι PTFE4, άλλα διαθέσιμα υλικά περιλαμβάνουν PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 κ.λπ.
Παράδειγμα παραγγελίας
Μοντέλο παραγγελίας: RC2062-80*68.3*7.6-PTFE4-R01
Μοντέλο - Διάμετρος οπής * Διάμετρος αυλάκωσης * Πλάτος αυλάκωσης - Κωδικός υλικού

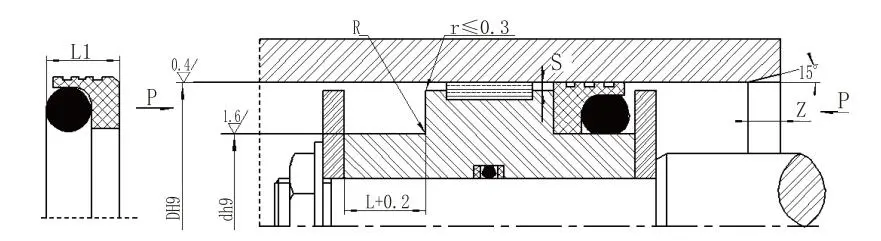

Προδιαγραφές και παράμετροι (Διατίθεται οποιοδήποτε μέγεθος εντός του καθορισμένου εύρους.)
|
Εύρος διαφράγματος Τυπικός τύπος DH9 RC2062 |
Εύρος διαφράγματος Βαρύ φορτίο DH9 RC2062-Z |
Διάμετρος αυλάκωσης η η9 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος σφραγίδας L1 |
Στρογγυλεμένες γωνίες Rmax |
Ακτινικό διάκενο Μέγ |
Λοξότμηση Zmin |
Διάμετρος σύρματος δακτυλίου Ο |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
Δ-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
Δ-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
Δ-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
Δ-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
Δ-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Σημείωση: 1. Για οπές κυλίνδρων ≤ 30 mm, συνιστάται σχέδιο ανοιχτής αυλάκωσης.
2. Για πιέσεις μεγαλύτερες από 30 MPa, συνιστάται προσαρμογή H8/f8 για το διάκενο εξώθησης.
Ολοκληρωμένες δυνατότητες δοκιμών: Το κεντρικό μας εργαστήριο είναι εξοπλισμένο με πλήρη γκάμα εξοπλισμού δοκιμών, ικανό να προσομοιώνει την απόδοση του προϊόντος υπό πραγματικές συνθήκες εργασίας. Τα στοιχεία δοκιμής περιλαμβάνουν, αλλά δεν περιορίζονται σε:
Επιθεώρηση διαστάσεων: Χρησιμοποιώντας όργανα μέτρησης εικόνας 2D υψηλής ακρίβειας και μηχανές μέτρησης συντονισμού για να διασφαλιστεί ότι οι διαστάσεις του προϊόντος πληρούν πλήρως τις απαιτήσεις ανοχής σχεδίασης.
Δοκιμές απόδοσης: Συμπεριλαμβάνονται δοκιμές γήρανσης σε υψηλή θερμοκρασία, δοκιμές χαμηλής θερμοκρασίας, δοκιμές αντίστασης λαδιού/μέσης αντοχής, δοκιμές αντοχής στη φθορά, δοκιμές πίεσης διάρρηξης κ.λπ.
Δοκιμές κύκλου ζωής: Πρόβλεψη της διάρκειας ζωής και της αξιοπιστίας του προϊόντος μέσω δοκιμών πάγκου ανθεκτικότητας που προσομοιώνουν τις πραγματικές συνθήκες εργασίας.
