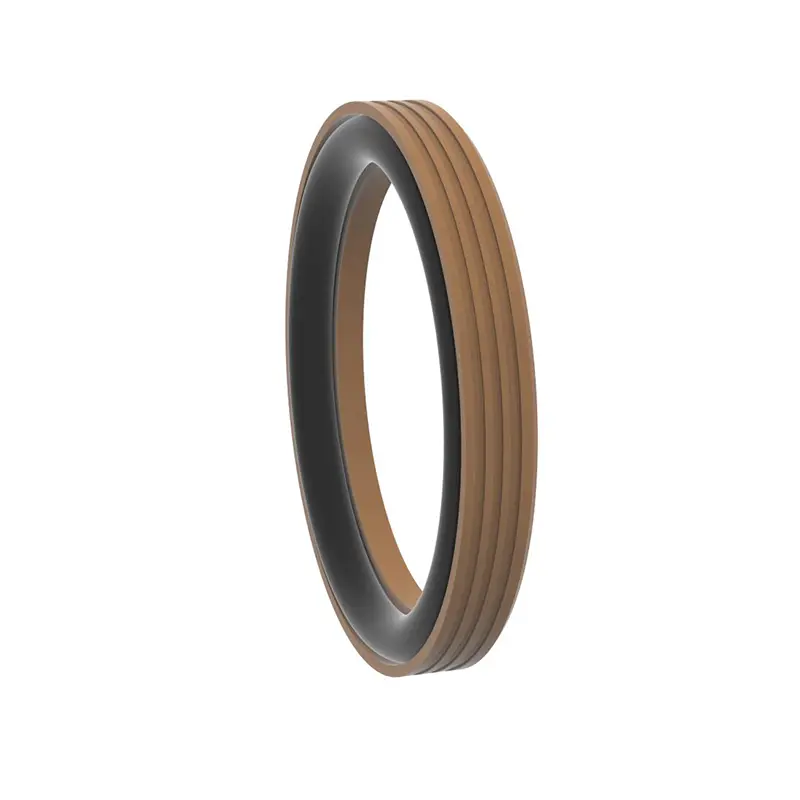

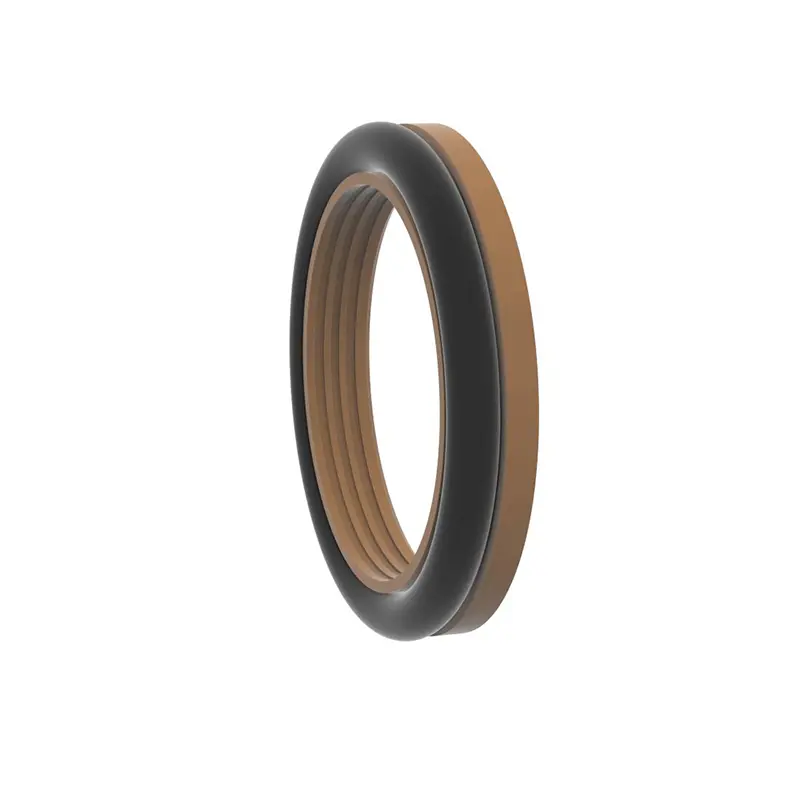

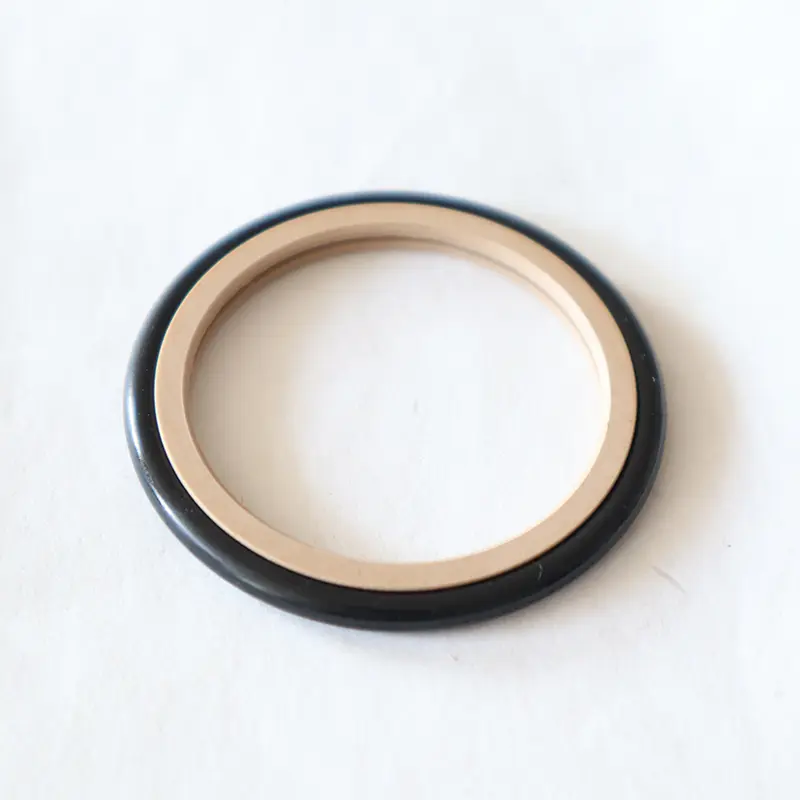

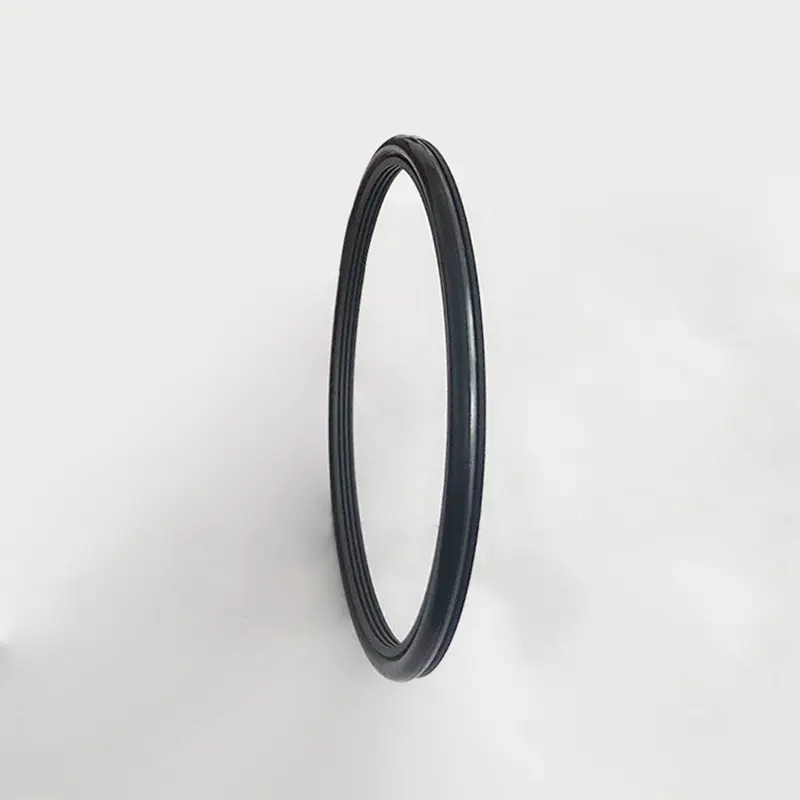

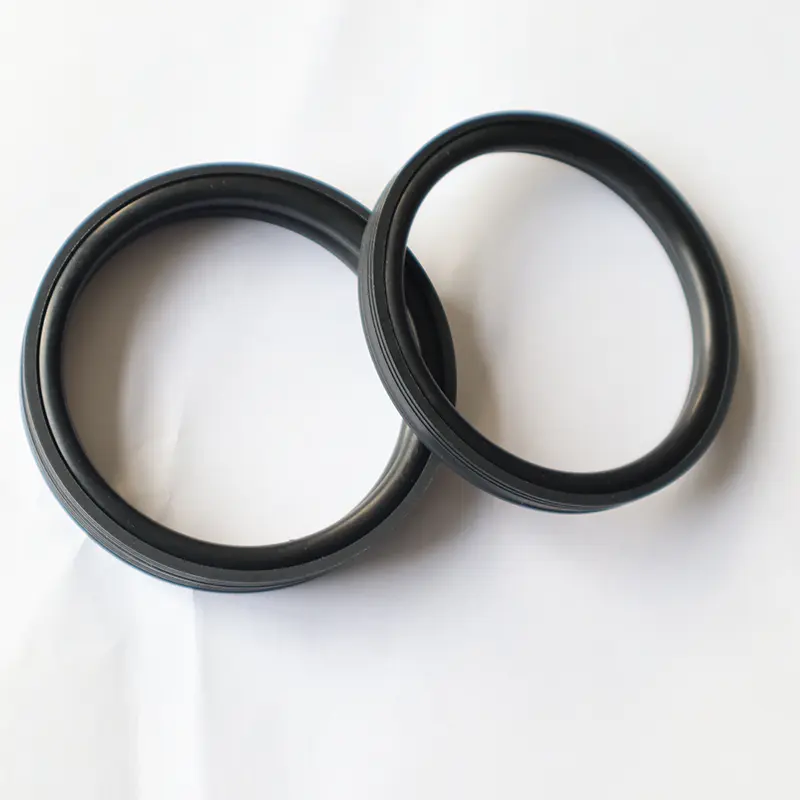

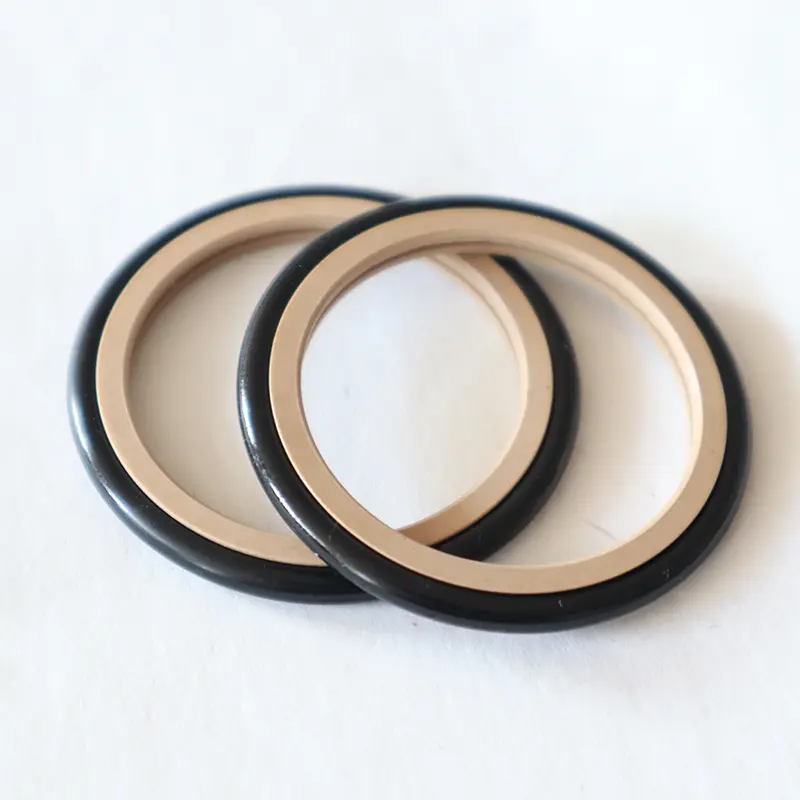

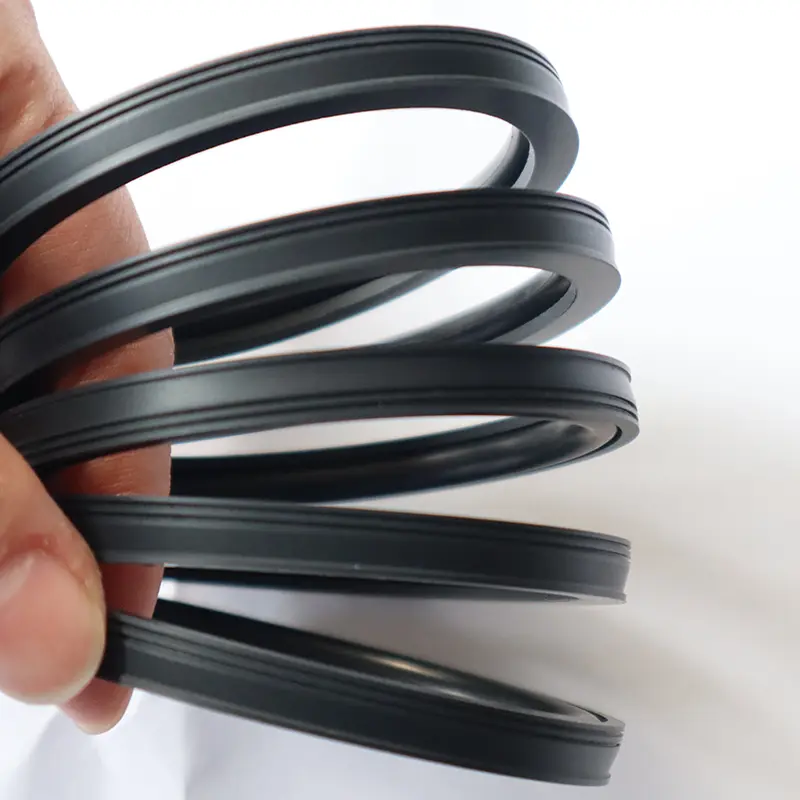

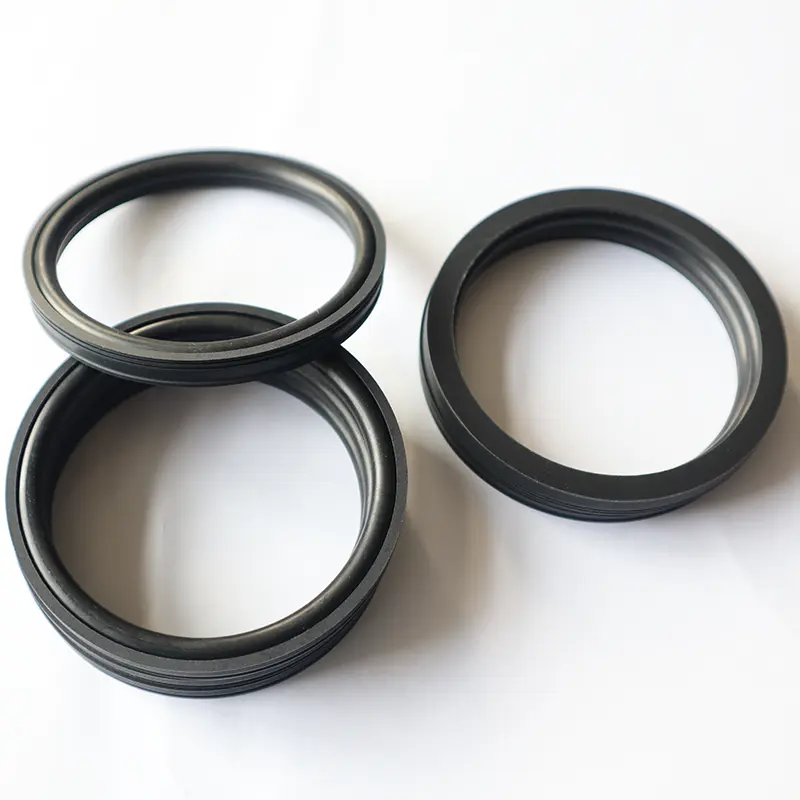

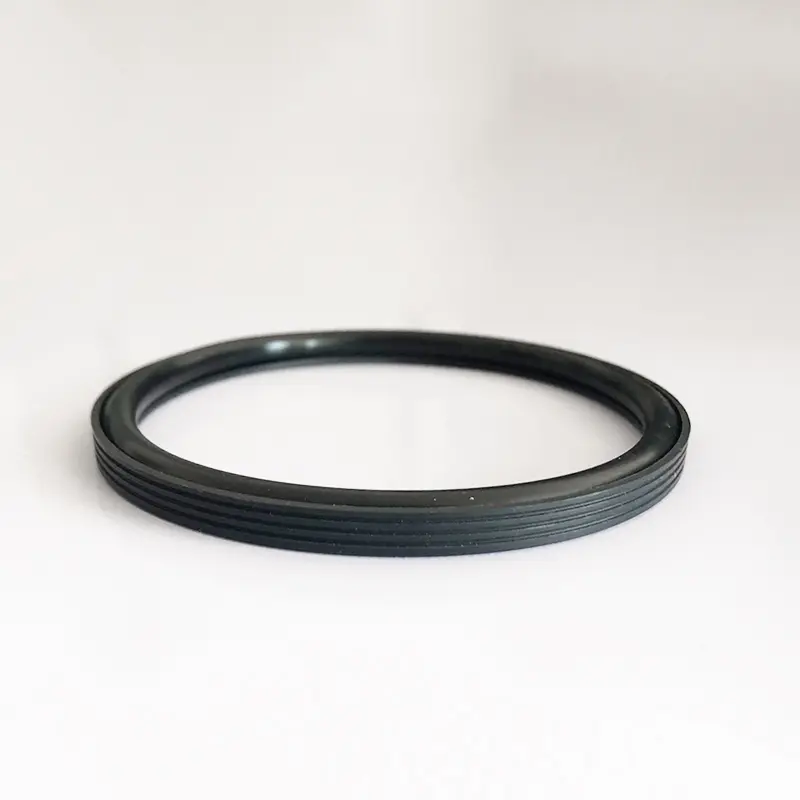

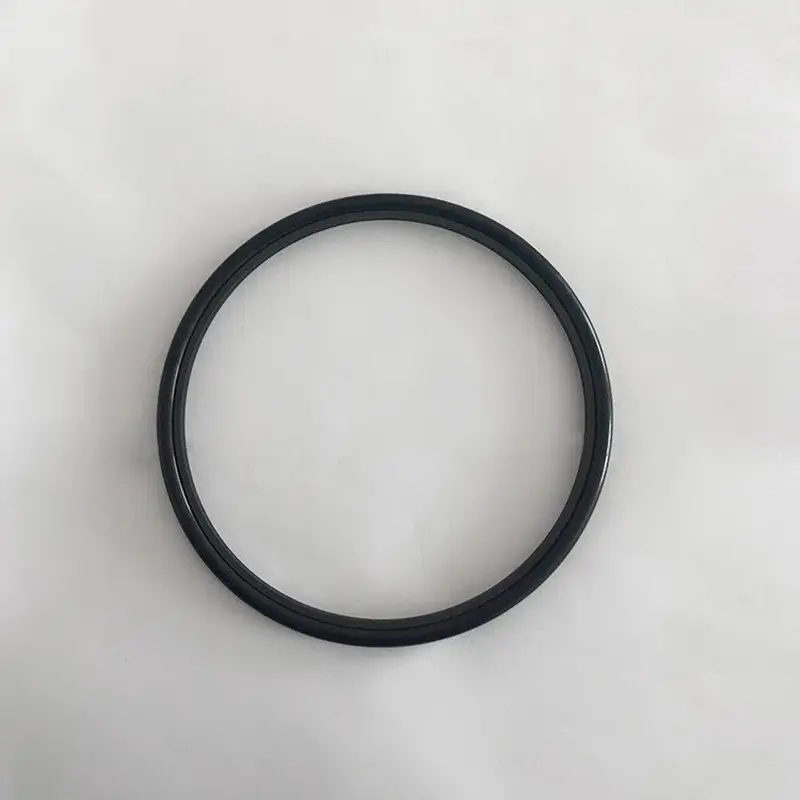

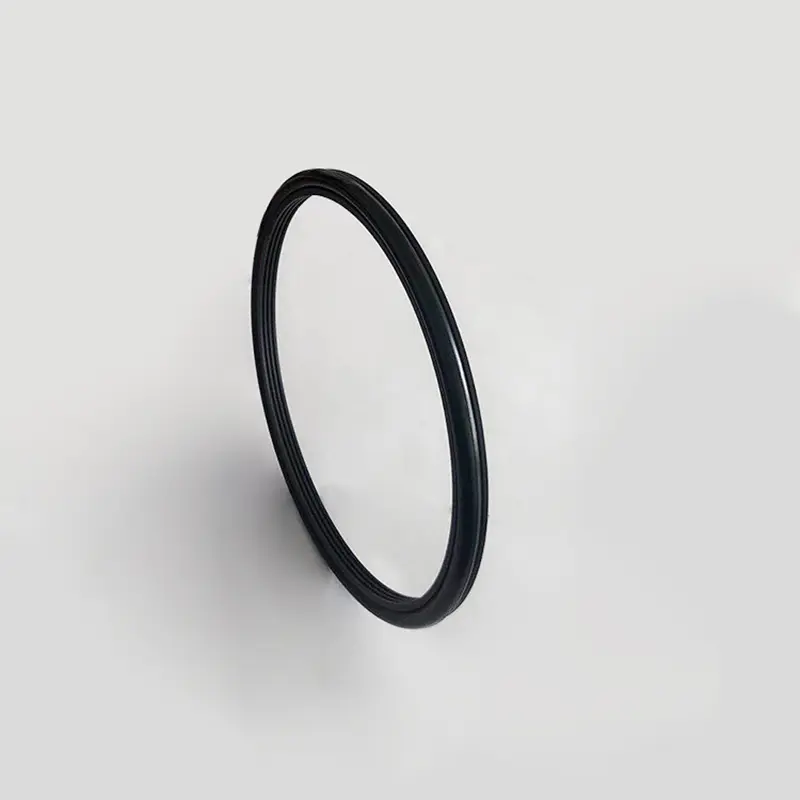

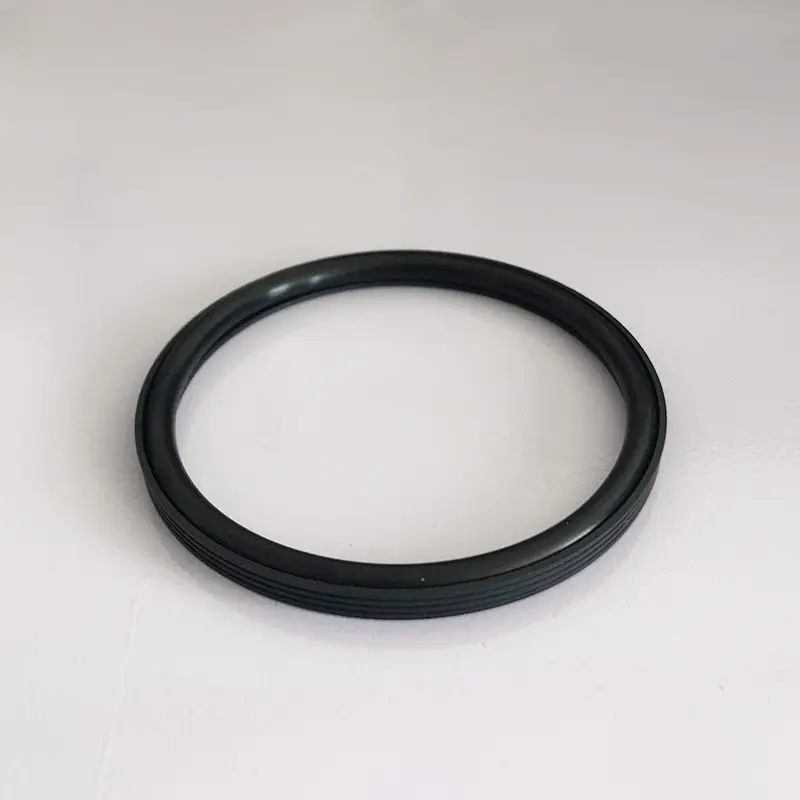

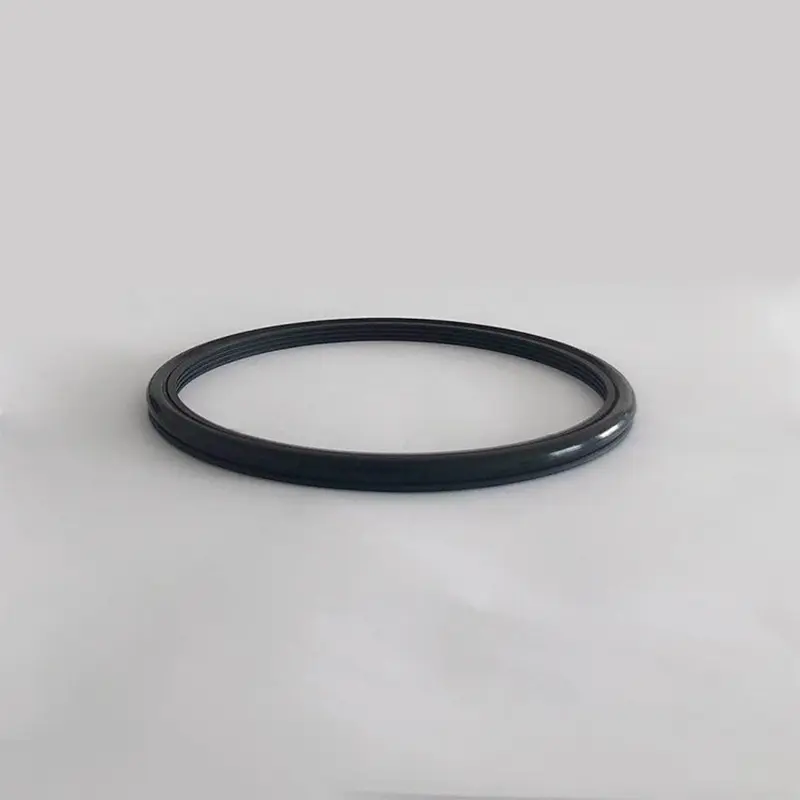

Οι σφραγίδες υψηλής πίεσης RC2061 και RC2062 για πολτό τσιμέντου που ξεκίνησε από τις σφραγίδες Ruichen έχουν σχεδιαστεί για να αντιμετωπίζουν σύνθετες και σκληρές συνθήκες σφράγισης ιλύος τσιμέντου.

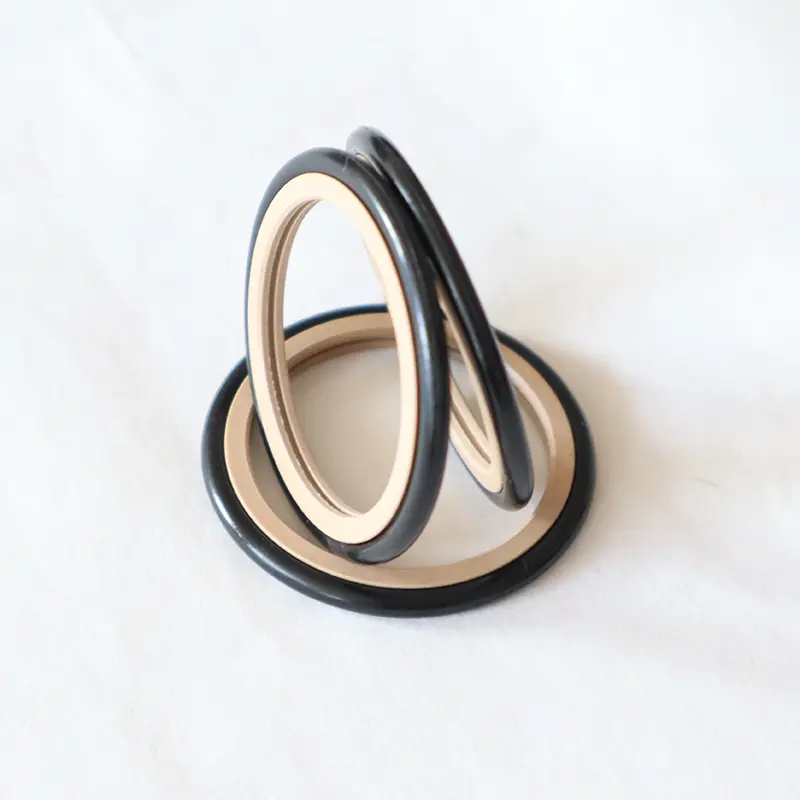

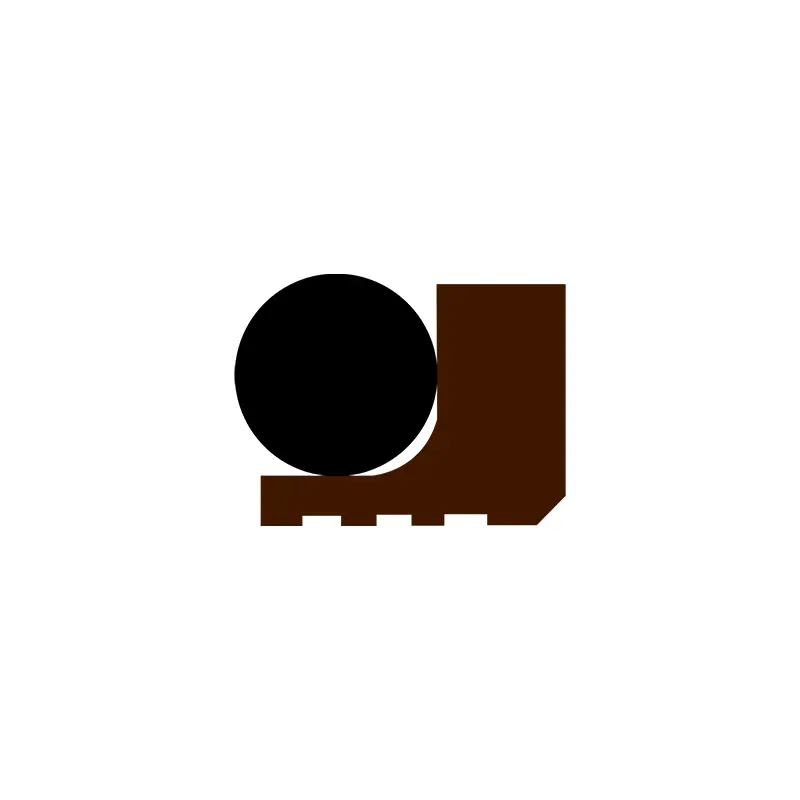

Αυτά τα δύο προϊόντα έχουν την ίδια δομή, και τα δύο αποτελούνται από προσεκτικά σχεδιασμένα πλαστικά δακτυλιοειδή δακτυλιοειδή δακτυλίους και δακτυλίους O-O-ONGERATED για να επιτευχθεί μονόδρομη σφράγιση υδραυλικής παλινδρομικής και περιστροφικής κίνησης. Έχουν ένα ευρύ φάσμα εφαρμογών και μπορούν να διαδραματίσουν σημαντικό ρόλο στον εξοπλισμό όπως οι αντλίες εμβολιών, οι αντλίες λάσπης, τα τρυπάνια βιδών, οι εξέδρες γεώτρησης, ο εξοπλισμός εξερεύνησης πετρελαίου και τα εργοστάσια ανάμειξης σκυροδέματος.
Από την άποψη της απόδοσης, οι σφραγίδες υψηλής πίεσης για το πολτό τσιμέντου μπορούν να παρουσιάσουν πολλά πλεονεκτήματα. Τα χαρακτηριστικά μακράς διάρκειας ζωής μειώνουν την ανάγκη για συχνή αντικατάσταση των εξαρτημάτων σφράγισης και μειώνουν το κόστος συντήρησης του εξοπλισμού. Η χαμηλή απόδοση τριβής εξασφαλίζει την ομαλή λειτουργία του εξοπλισμού και μειώνει την απώλεια ενέργειας. Η καλή σφράγιση εμποδίζει αποτελεσματικά τη διαρροή του τσιμέντου και εξασφαλίζει τη σταθερή λειτουργία του εξοπλισμού. Ο μικρός δομικός χώρος είναι βολικός για την εγκατάσταση και τη διάταξη σε περιορισμένους χώρους διαφόρων εξοπλισμού. Εύκολη εγκατάσταση, χρήση και συντήρηση βελτιώνει περαιτέρω την αποτελεσματικότητα της χρήσης του εξοπλισμού.
Για κακοήθη μέσα, όπως ο πολτός τσιμέντου, το προϊόν μπορεί να ενισχύσει το φαινόμενο σφράγισης μέσω του ειδικού σχεδιασμού βελτιστοποίησης και βελτιστοποίησης πάχους. Όταν χρησιμοποιείται για τη σφράγιση των μέσων ιλύος, προκειμένου να βελτιωθεί περαιτέρω η απόδοση σφράγισης και η διάρκεια ζωής των εξαρτημάτων, συνιστούμε λίπανση λίπανσης μεταξύ δύο (ή περισσότερων) σφραγίδων. Αυτές οι δύο σφραγίδες υψηλής πίεσης για το πολτό τσιμέντου παρέχουν μια αξιόπιστη και αποτελεσματική λύση στο πρόβλημα σφράγισης τσιμέντου τσιμέντου υψηλής πίεσης.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Παράδειγμα παραγγελίας:
Μοντέλο παραγγελίας RC2061-80x91.7x7.6-PTFE4-R01 Μοντέλο-άξονας διάμετρος x Διάμετρος αυλάκωσης x Κωδικός πλάτους αυλάκωσης
Μοντέλο παραγγελίας RC2062-80x68.3x7.6-PTFE4-R01
Διαμέτρου διαμέτρου μοντέλου x διάμετρο x

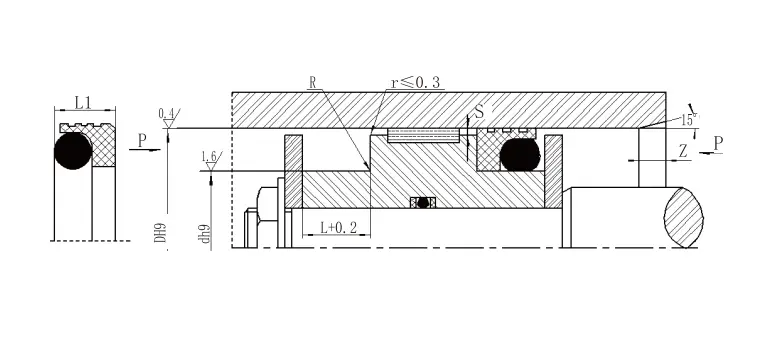

Προδιαγραφές:
| Εύρος διαμέτρου άξονα
Τυπικός τύπος D F8 RC2061 |
Εύρος διαμέτρου άξονα
Φορτίο βαρέως φορτίου D F8 RC2061-Z |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Πλάτος σφράγισης1 | Στρογγυλές γωνίες Rmax |
Ακτινική κάθαρση smax | Λοξότμηση Zmin |
Διάμετρο σύρματος δακτυλίου O | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| ΣΗΜΕΙΩΣΗ: 1 Για διάμετρο άξονα ≤30mm, συνιστάται η ανοιχτή αυλάκωση. | ||||||||||
| 2 Για περιστροφική σφράγιση, συνιστάται η σκληρότητα της περιστροφικής άξονας να είναι HRC ≥58. 3 για πίεση μεγαλύτερη από 30MPa, H8/F8 συνιστάται για χάσμα εξώθησης. | ||||||||||
| Διάφραγμα
Πρότυπο Δ Η9 RC2062 |
Διάφραγμα
Φορτίο βαρέως φορτίου Δ Η9 RC2062-Z |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Πλάτος σφράγισης1 | Στρογγυλεμένες γωνίες Rmax |
Ακτινική κάθαρση smax | Λοξότμηση Zmin |
Διάμετρο σύρματος δακτυλίου O | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| ΣΗΜΕΙΩΣΗ: 1 Για διαμέτρους κυλίνδρου ≤ 30 mm, συνιστώνται ανοικτά αυλάκια. | ||||||||||
| 2. Για πιέσεις μεγαλύτερες από 30 MPa, H8/F8 συνιστάται για εκκαθάριση εξώθησης. | ||||||||||
| Σφραγίδες υψηλής πίεσης για συνθήκες εργασίας ιλύος τσιμέντου | ||||||

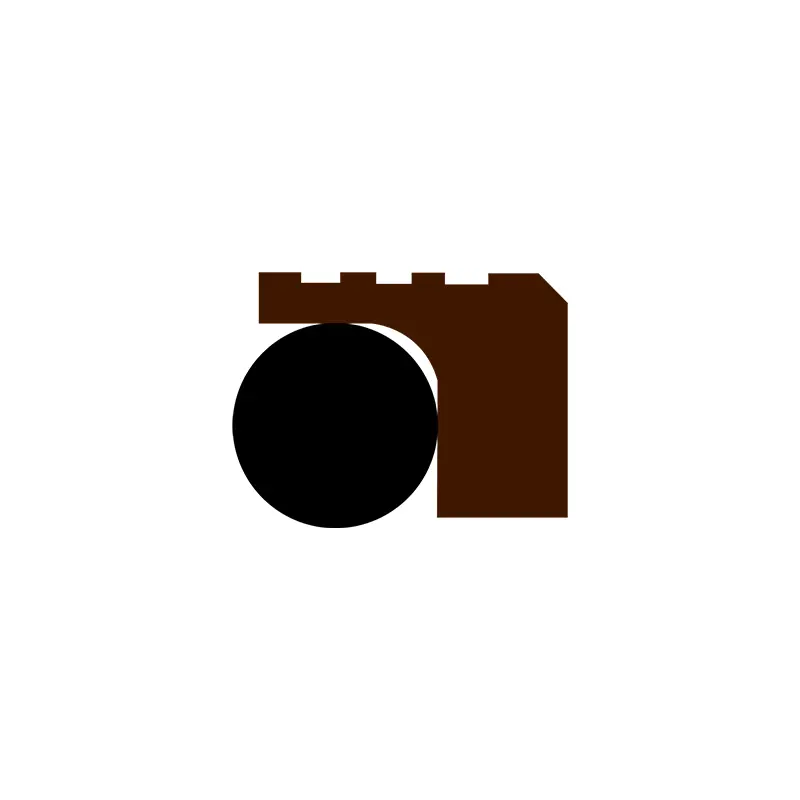

| Προφίλ | Μοντέλο | Πίεση MPA |
Θερμοκρασία (℃) | Ταχύτητα (m/s) |
Μέσα ενημέρωσης | |
| Παλινδρομική κίνηση | Περιστροφική κίνηση | |||||
 |

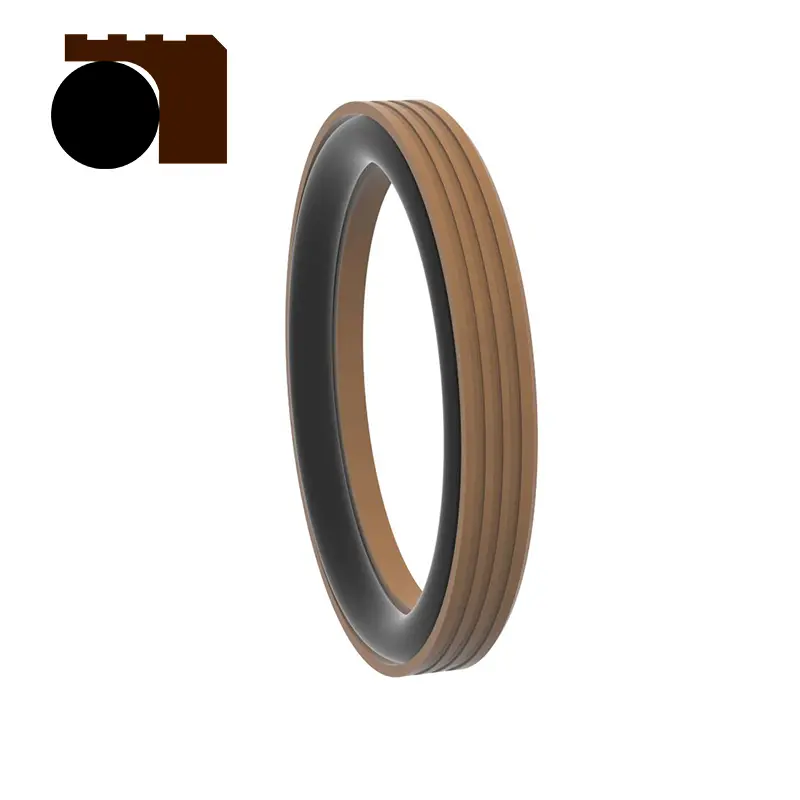

RC2061 | ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | ≤2 | Νερό, λάσπη, αργό πετρέλαιο, υδραυλικό έλαιο, γαλάκτωμα κ.λπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||||
 |

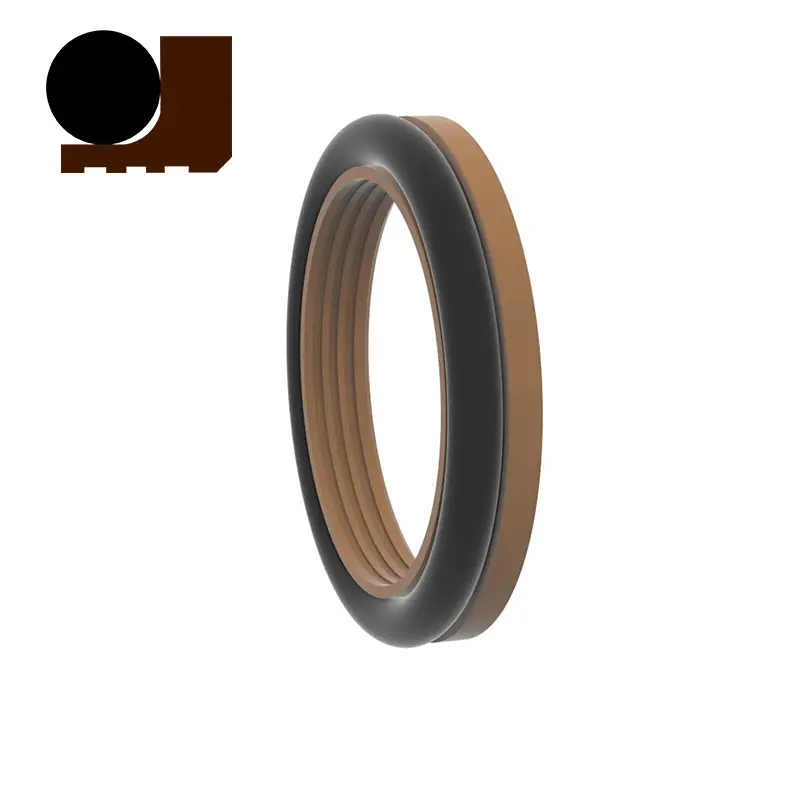

RC2062 | ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | ≤2 | Νερό, λάσπη, αργό πετρέλαιο, υδραυλικό έλαιο, γαλάκτωμα κ.λπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||||
