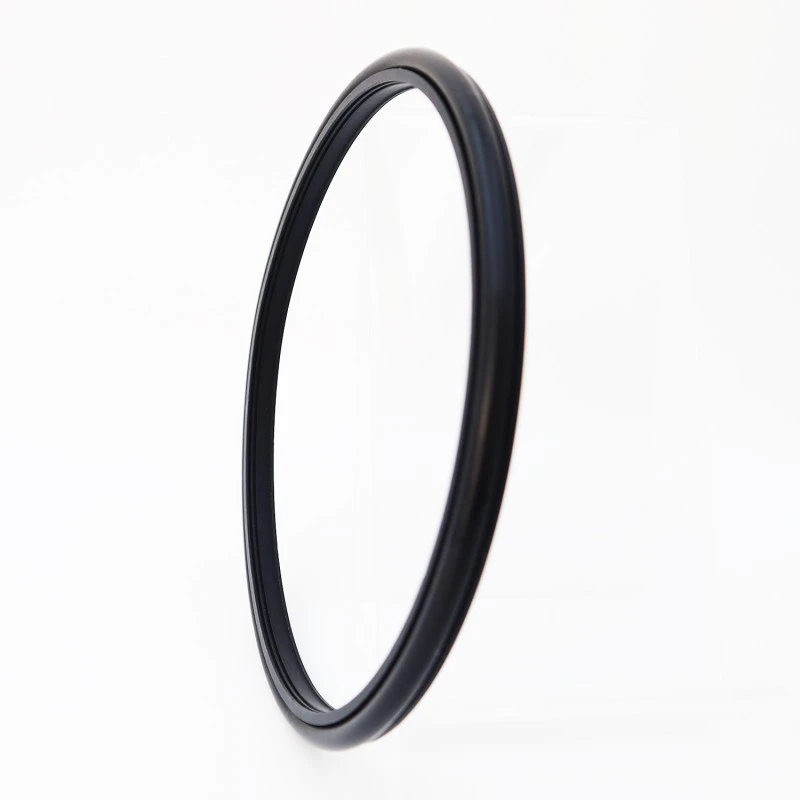

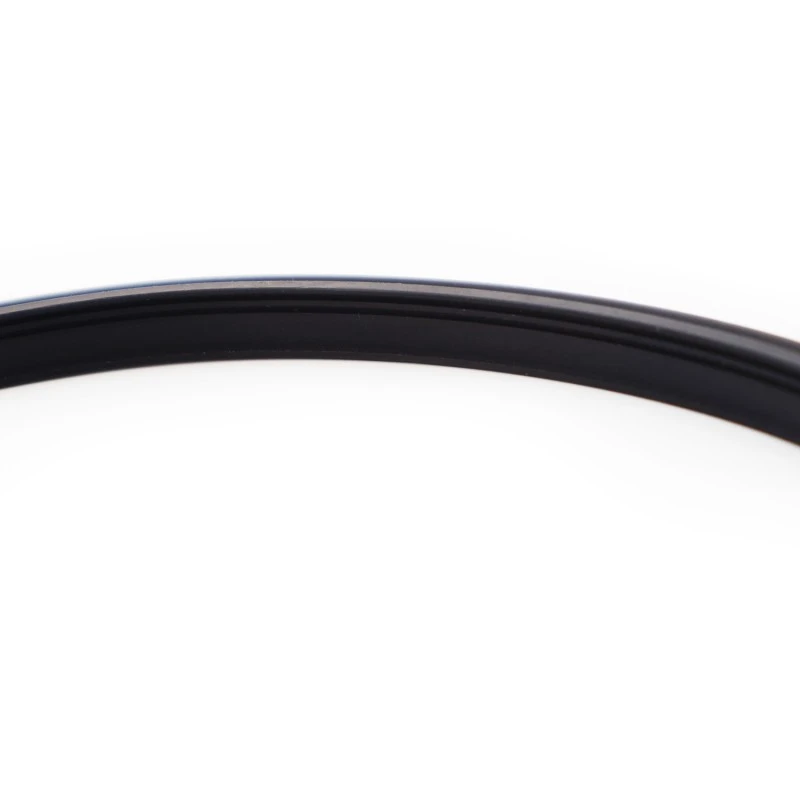

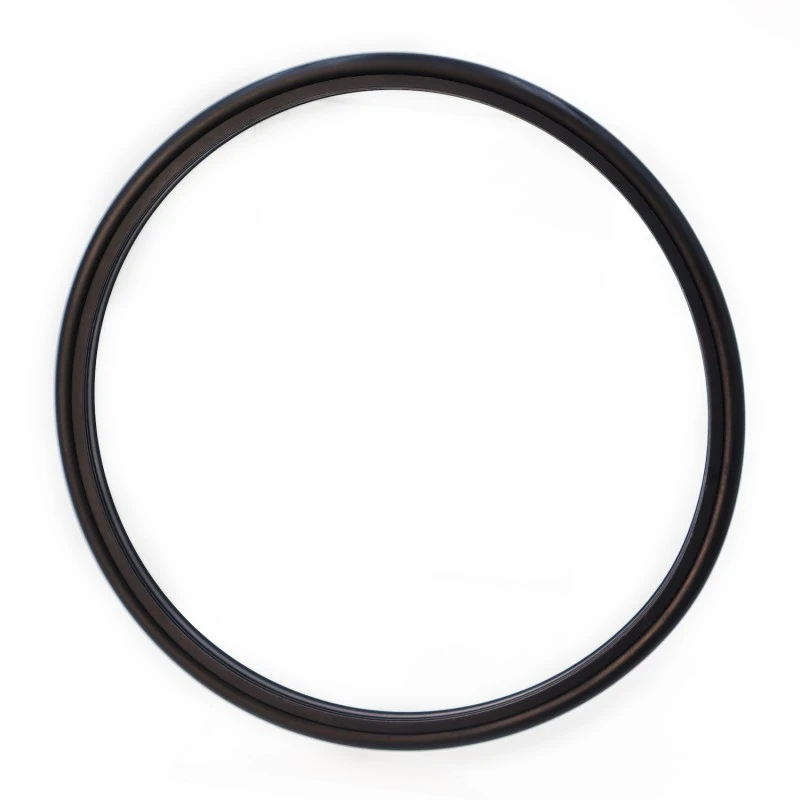

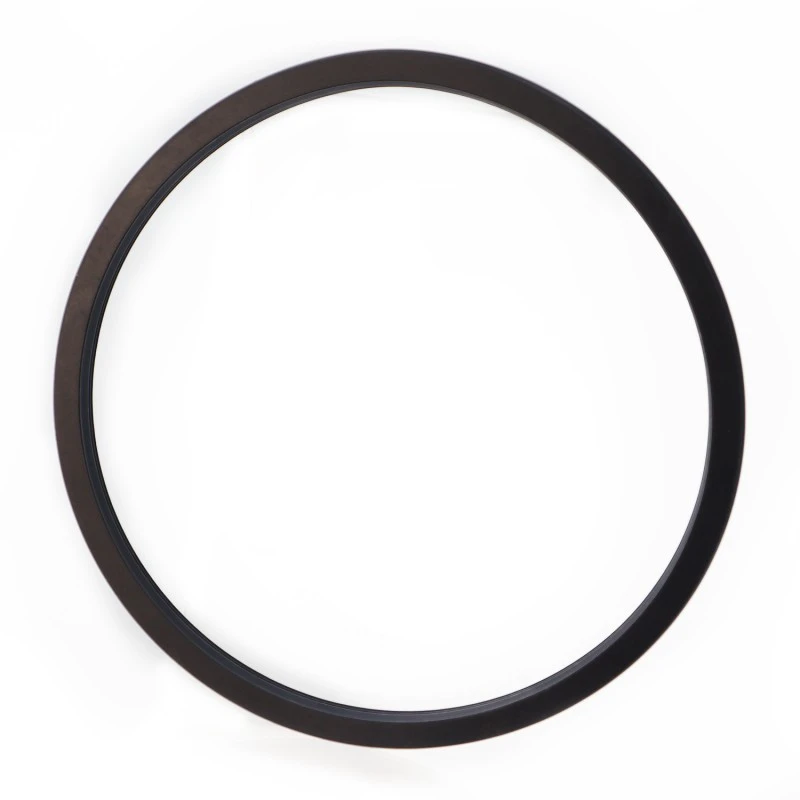

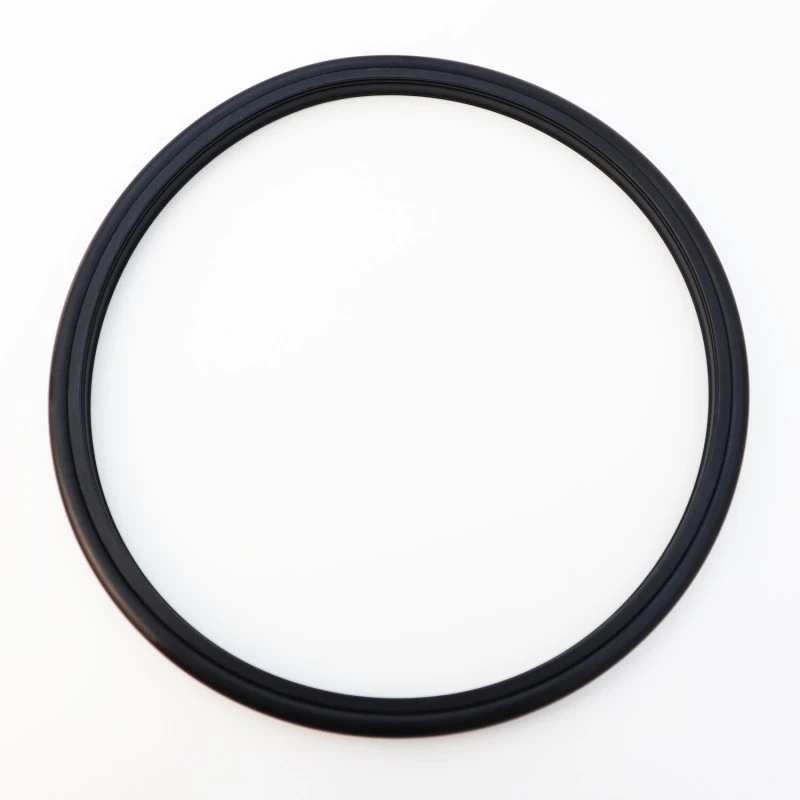

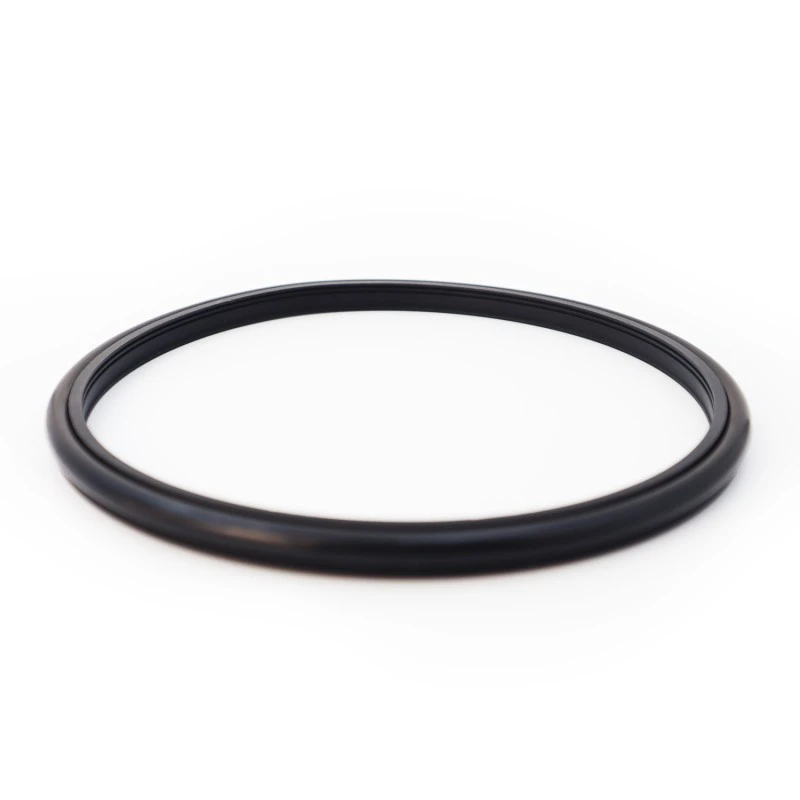

Στεγανοποίηση άξονα για πολτό τσιμέντου υψηλής πίεσης: Υψηλή διάρκεια ζωής, χαμηλή τριβή, εξαιρετική απόδοση στεγανοποίησης, συμπαγής σχεδιασμός και εύκολη εγκατάσταση, χρήση και συντήρηση. Το ειδικό χείλος στεγανοποίησης και ο βελτιστοποιημένος σχεδιασμός πάχους του παρέχουν καλή σφράγιση ακόμη και σε σκληρά μέσα όπως ο πολτός τσιμέντου. Όταν χρησιμοποιείται για τη σφράγιση μέσων που μοιάζουν με λάσπη, συνιστούμε τη λίπανση με γράσο μεταξύ δύο (ή περισσότερων) σφραγίδων.
Ισχύουσες συνθήκες λειτουργίας (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
|
Πίεση/MPa |
Θερμοκρασία / °C |
Ταχύτητα / m/s |
Μέσον |
|
|
Αντίστροφη κίνηση |
Περιστροφική κίνηση |
|||
|
≤100 |
-35~+100 (με αντίστοιχους δακτυλίους O NBR) |
≤6 |
≤2 |
Νερό, λάσπη, αργό πετρέλαιο, υδραυλικό λάδι, γαλάκτωμα |
|
-20~+200 (με αντίστοιχο δακτύλιο Ο FKM) |
||||
Όταν αντιμετωπίζετε ερωτήσεις ή καταστάσεις έκτακτης ανάγκης κατά τη χρήση των προϊόντων σας, μπορείτε να επικοινωνήσετε με τη Ruichen ανά πάσα στιγμή. Παρέχουμε τηλεφωνική γραμμή τεχνικής συμβουλευτικής 7 x 24 ώρες για την αντιμετώπιση επειγόντων τεχνικών προβλημάτων.
Σε περίπτωση διαρροής στεγανοποίησης, μη φυσιολογικής φθοράς ή οποιασδήποτε αποτυχίας απόδοσης, η ομάδα τεχνικής υποστήριξης θα ξεκινήσει αμέσως τη διαδικασία απόκρισης με ένα τηλεφώνημα ή email. Μπορούμε να σας παρέχουμε προκαταρκτική κρίση και λύσεις μέσω απομακρυσμένης διάγνωσης βίντεο, ανάλυσης εικόνας και άλλων μεθόδων. Για πολύπλοκα προβλήματα, υποσχόμαστε να δώσουμε μια προκαταρκτική αναφορά ανάλυσης εντός 48 ωρών και, εάν είναι απαραίτητο, να στείλουμε μηχανικούς στον ιστότοπο για να παρέχουν τεχνική υποστήριξη και να διερευνήσουν από κοινού το πρόβλημα μαζί σας μέχρι να λυθεί πλήρως το πρόβλημα.
Επιλογή υλικού
1. Τα κατάλληλα υλικά O-ring περιλαμβάνουν: R01 Nitrile Butadiene Rubber (NBR), R02 Fluororrubber (FKM) κ.λπ.
2. Υλικά στεγανοποιητικού δακτυλίου: Τυπικό υλικό PTFE4, άλλα προαιρετικά υλικά περιλαμβάνουν PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 κ.λπ.
Παράδειγμα παραγγελίας
Μοντέλο παραγγελίας RC2061-80*91.7*7.6-PTFE4-R01 Μοντέλο - Διάμετρος άξονα * Διάμετρος αυλακιού * Πλάτος αυλάκωσης - Κωδικός υλικού

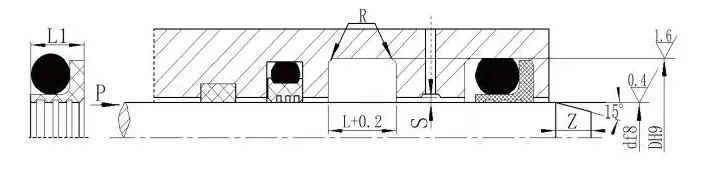

(α) Ανοιχτή δομή

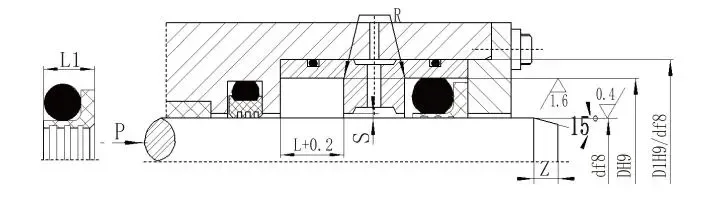

(β) Κλειστή δομή
Προδιαγραφές (είναι διαθέσιμο οποιοδήποτε μέγεθος εντός του καθορισμένου εύρους)
|
Εύρος διαμέτρου άξονα Τυπικός τύπος δ στ8 RC2061 |
Εύρος διαμέτρου άξονα Τύπος βαρέος φορτίου δ στ8 RC2061-Z |
Διάμετρος αυλάκωσης DH9 |
Πλάτος αυλάκωσης L+0,2 |
Πλάτος σφραγίδας L1 |
Στρογγυλεμένες γωνίες Rmax |
Ακτινικό διάκενο Μέγ |
Λοξότμηση Zmin |
Διάμετρος σύρματος δακτυλίου Ο |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Σημείωση: 1. Για διαμέτρους άξονα ≤ 30mm, συνιστάται η σχεδίαση ανοιχτής αυλάκωσης.
2. Όταν χρησιμοποιείται για περιστροφικές στεγανοποιήσεις, συνιστάται επιφανειακή σκληρότητα HRC ≥ 58 για τον περιστρεφόμενο άξονα.
3. Για πιέσεις μεγαλύτερες από 30MPa, συνιστάται προσαρμογή H8/8 για το διάκενο εξώθησης.
