Οι σφραγίδες ράβδου εμβόλου υψηλής πίεσης που παρέχονται από το Ruichen αποτελούνται από δακτυλίους σφράγισης PTFE και δακτυλίους από καουτσούκ σε σχήμα Ο, τα οποία χρησιμοποιούνται ειδικά για τη σφράγιση μονόδρομης υδραυλικής κίνησης. Διαχωρίζονται σε σειρά RC01-RC14 σύμφωνα με τους αντίστοιχους δακτυλίους Ο. Όταν εργάζεστε, ο δακτύλιος Ο παρέχει ακτινική δύναμη για να αντισταθμίσει τη φθορά του δακτυλίου σφράγισης και ο λεπτός σχεδιασμός του χείλους του δακτυλίου σφράγισης έχει καλή εφαρμογή. Οι δύο εργάζονται μαζί για να δημιουργήσουν ένα καλό αποτέλεσμα σφράγισης.
Οι σφραγίδες των ράβδων υψηλής πίεσης χρησιμοποιούνται ευρέως σε μηχανές χύτευσης με έγχυση και μηχανές χύτευσης σε βιομηχανικά υδραυλικά συστήματα, εκσκαφείς και φορτωτές σε μηχανικά μηχανήματα, υδραυλικά μέρη στην κατασκευή και συντήρηση αυτοκινήτων, γρανάζια προσγείωσης και ενεργοποιητές στην αεροδιαστημική και υδραυλικές οδοντωτές γραμμές και ανεμογεννήτριες σε ναυπηγεία. Μπορούν να εξασφαλίσουν αποτελεσματικά τη σταθερή λειτουργία των υδραυλικών συστημάτων και να αποφύγουν τη διαρροή.
Χαρακτηριστικά και εφαρμογές προϊόντος:
Χαρακτηριστικά:
1. Οι σφραγίδες ράβδων υψηλής πίεσης μπορούν να χρησιμοποιηθούν τόσο για υδραυλικές όσο και για πνευματικές εφαρμογές.
2. Η απόδοση σφράγισης είναι πάντα καλή είτε είναι υψηλές είτε χαμηλές συνθήκες σφράγισης πίεσης.
3. Χαμηλή τριβή, μικρή αντοχή στην έναρξη, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρβις.
4. Η σφραγίδα έχει μεγάλη διάρκεια ζωής, κατάλληλη για σφράγιση λίπανσης χωρίς λάδι.
5. Μικρός δομικός χώρος και εύκολη εγκατάσταση και συντήρηση.
Ισχύουσες συνθήκες εργασίας:
Εφαρμοστέες συνθήκες εργασίας των σφραγίδων ράβδου εμβόλου υψηλής πίεσης (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα)
| Προφίλ | Μοντέλο | Πίεση (MPa) | Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσα ενημέρωσης |
 |
RC01/RC02 | ≤70 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC05 | ≤200 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC10 | ≤260 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC11 | ≤60 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC11-Β | ≤60 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC12 | ≤60 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC13 | ≤20 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC14 | ≤20 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος ΟΒ) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) |
Επιλογή υλικού:
1. Τα αντίστοιχα υλικά δακτυλιοειδούς O μπορεί να επιλεγούν: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), κλπ.
2. Υλικά δακτυλίου στεγανοποίησης: PTFE1, PTFE2, PTFE3, PTFE4, PU, κλπ.
Παράδειγμα παραγγελίας: (εμφανίζονται μόνο ορισμένα μοντέλα, επικοινωνήστε μαζί μας για συγκεκριμένα μοντέλα παραγγελίας)
Μοντέλο παραγγελίας RC01-80X89.6X7.8-PTFE3-R01
Διαμέτρου διαμέτρου μοντέλου x Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης PTFE3
Μοντέλο παραγγελίας RC03-80X89X10-PTFE3-R01
Διαμέτρου διαμέτρου μοντέλου x Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης PTFE3
Μοντέλο παραγγελίας RC06-80x89.9x9.2-PTFE3-R01
Διαμέτρου διαμέτρου μοντέλου x Διάμετρος αυλάκωσης x Πλάτος αυλάκωσης PTFE3
Μοντέλο παραγγελίας RC08-80X90.2X11.2-PTFE3-R01 Διαμέτρου διαμέτρου μοντέλου x διάμετρο x Groove x Groove Width-υλικό
Προδιαγραφές:
(Εμφανίζονται μόνο ορισμένα μοντέλα, επικοινωνήστε μαζί μας για συγκεκριμένα μοντέλα παραγγελιών)

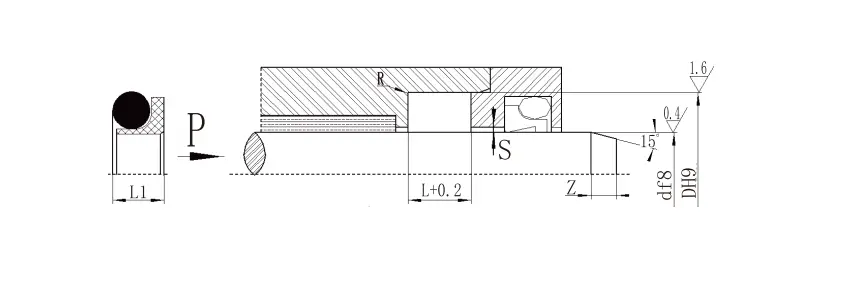

| 4.1 Προδιαγραφές RC01 (μπορούν να παραχθούν προϊόντα οποιουδήποτε μεγέθους στον πίνακα προδιαγραφών) | ||||||||||
| DF8 Τυπικός τύπος RC01 |
DF8 Ελαφρύ φορτίο RC01-Q |
DF8 Φορτίο βαρέως φορτίου RC01-Z |
Δ Η9 | L+0.2 | L1 | Rμέγιστος | Sμέγιστος | Zεορτασμός | d0 | |
| <20MPa | <40MPa | |||||||||
| - | 5 ~ 17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+9,6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15,2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21,2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| ΣΗΜΕΙΩΣΗ: 1 για ≤30mm, συνιστάται να χρησιμοποιείτε ανοιχτό αυλάκι. | ||||||||||
| 2. Για την εγκατάσταση ολοκληρωμένων (κλειστών) σφραγίδων αυλάκωσης, ανατρέξτε στον οδηγό εγκατάστασης της εταιρείας μας. 3. Για πίεση> 40MPa, η περιοχή ρίζας της σφραγίδας χρησιμοποιεί ανοχή H8/F8 FIT. | ||||||||||

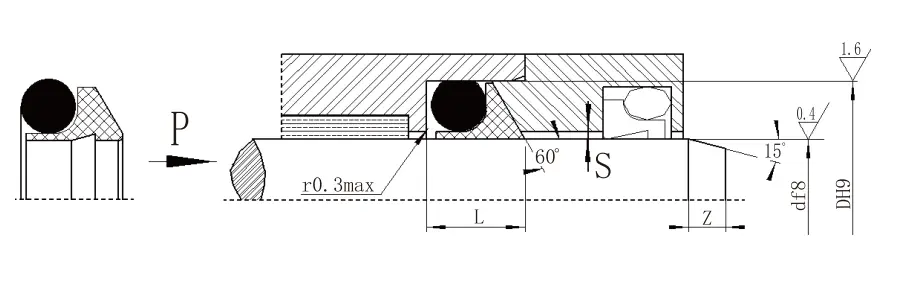

| 4.1 Πίνακας παραμέτρων προδιαγραφών RC03 (Τα προϊόντα οποιουδήποτε μεγέθους στον πίνακα προδιαγραφών μπορούν να παραχθούν) | |||||||
| D F8 | Δ Η9 | L+0.2 | Σμάσς | Zεορτασμός | d0 |
|
|
| <40MPa | <60MPa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | d+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21,2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| ΣΗΜΕΙΩΣΗ: 1 Για πίεση> 60MPa, η περιοχή ρίζας σφραγίδας χρησιμοποιεί ανοχή H8/F8 FIT και η εξαιρετικά υψηλή σφραγίδα πίεσης SMAX <0,05. | |||||||
| 2. Παρακαλώ συμβουλευτείτε την εταιρεία μας όταν πρέπει να χρησιμοποιηθεί μια δομή κλειστής αυλάκωσης. | |||||||

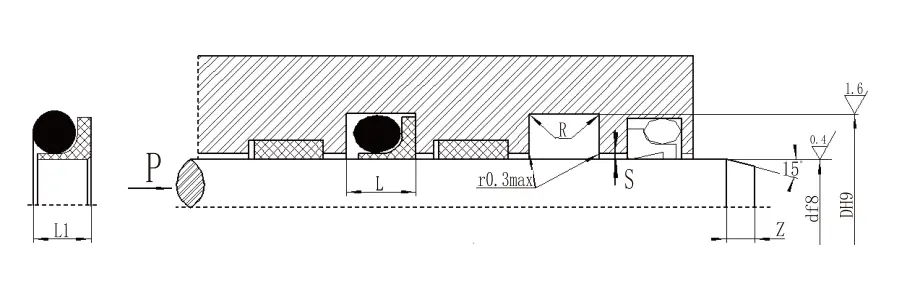

| 4.1 Προδιαγραφές RC06 (Τα προϊόντα οποιουδήποτε μεγέθους στον πίνακα προδιαγραφών μπορούν να παραχθούν) | ||||||||||
| D F8 Τυπικός τύπος RC06 |
D F8 Ελαφρύ φορτίο RC06-Q |
D F8 Φορτίο βαρέως φορτίου RC06-Z |
Δ Η9 | L+0.2 | L1 | Rμέγιστος | Sμέγιστος | Zεορτασμός | d0 | |
| <20MPa | <40MPa | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | d+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15,2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Σημείωση: 1. Για διάμετρο άξονα ≤70mm, συνιστάται να χρησιμοποιείτε ανοιχτή αυλάκωση. Για την εγκατάσταση ολοκληρωμένων (κλειστών) σφραγίδων αυλάκωσης, ανατρέξτε στον Οδηγό εγκατάστασης. | ||||||||||
| 2. Για πίεση> 40MPa, η περιοχή ρίζας της σφραγίδας χρησιμοποιεί ανοχή H8/F8 FIT. | ||||||||||
| 4.1 Προδιαγραφές RC08 (μπορούν να παραχθούν προϊόντα οποιουδήποτε μεγέθους στον πίνακα προδιαγραφών) | ||||||||||
| Τυπικός τύπος DF8 RC08 | Ελαφρύ φορτίο df8 rc08-q | Βαρύ φορτίο df8 rc08-z | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής L+0,2 |
Ύψος σφράγισης l1 | Στρογγυλεμένες γωνίες rμέγιστος | Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός |
Ο διαμέτρου σύρματος O-δακτυλίου O ρε0 | |
| <20MPa | <60MPa | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13,4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| ΣΗΜΕΙΩΣΗ: 1. Συμβουλευτείτε την εταιρεία μας όταν απαιτείται κλειστή αυλάκωση. | ||||||||||
| 2. Πίεση> 60MPa, ρίζα H8/F8 Αντιστοίχιση αντοχής, σφράγιση εξαιρετικά υψηλής πίεσης SMAX <0,05. | ||||||||||
