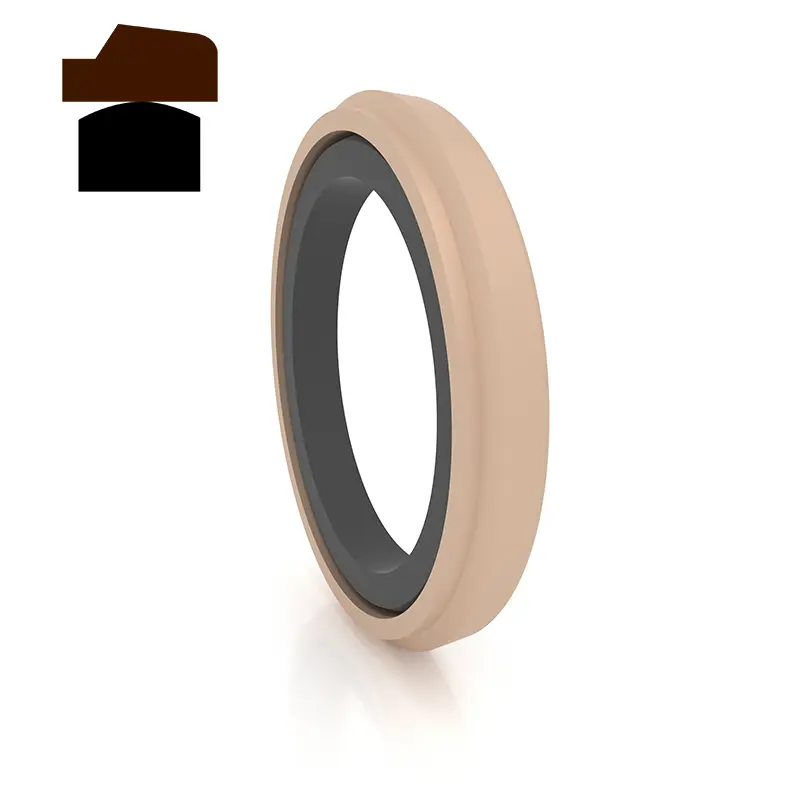

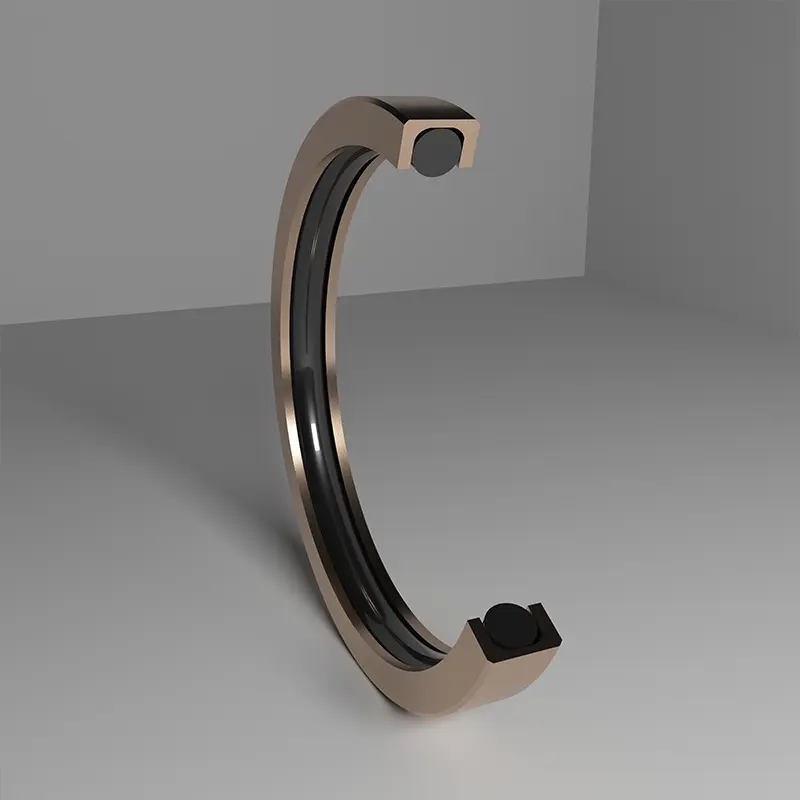

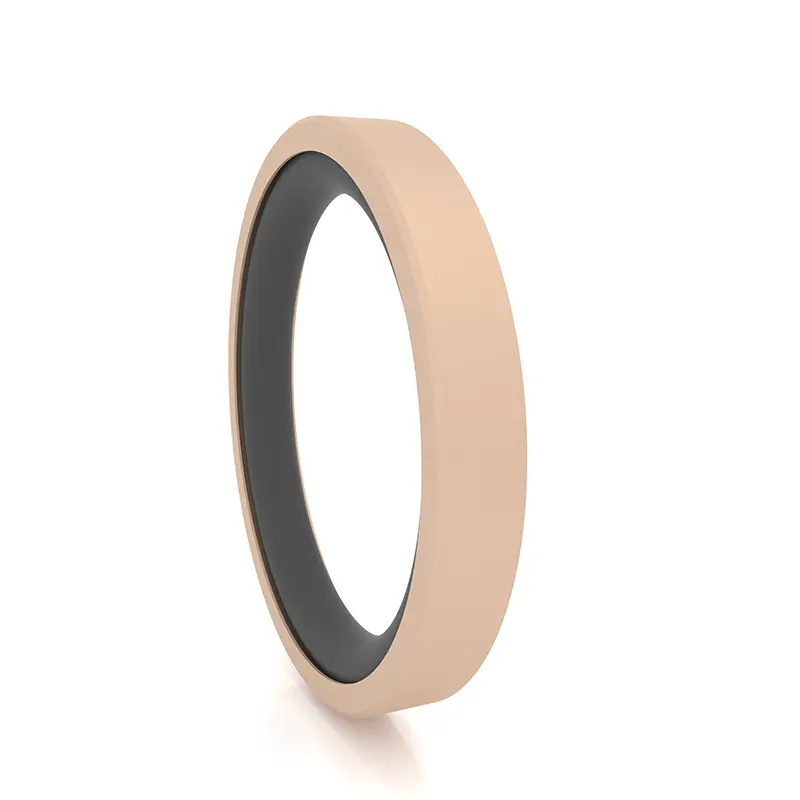

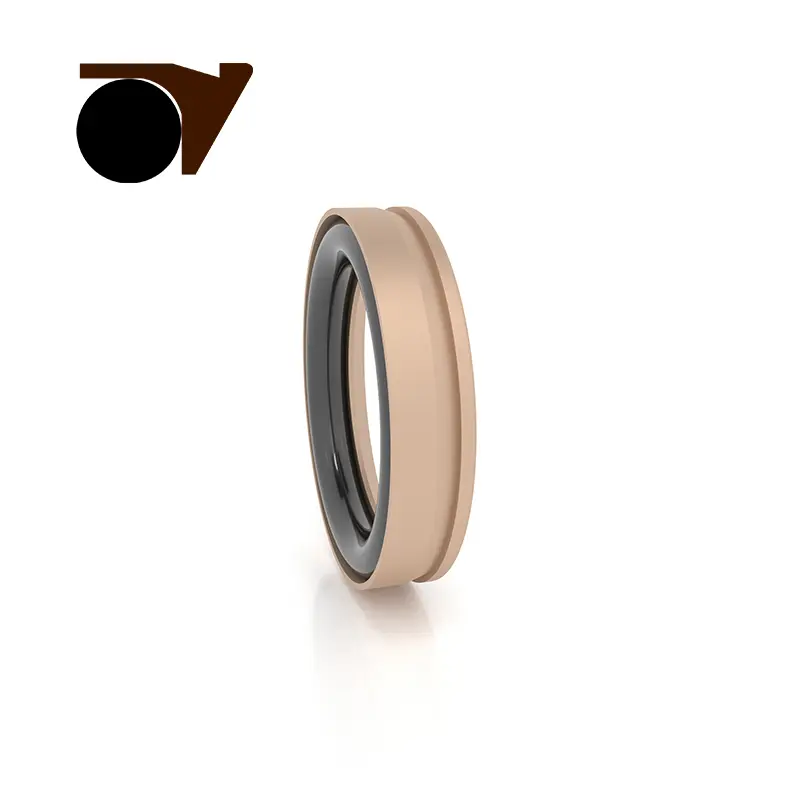

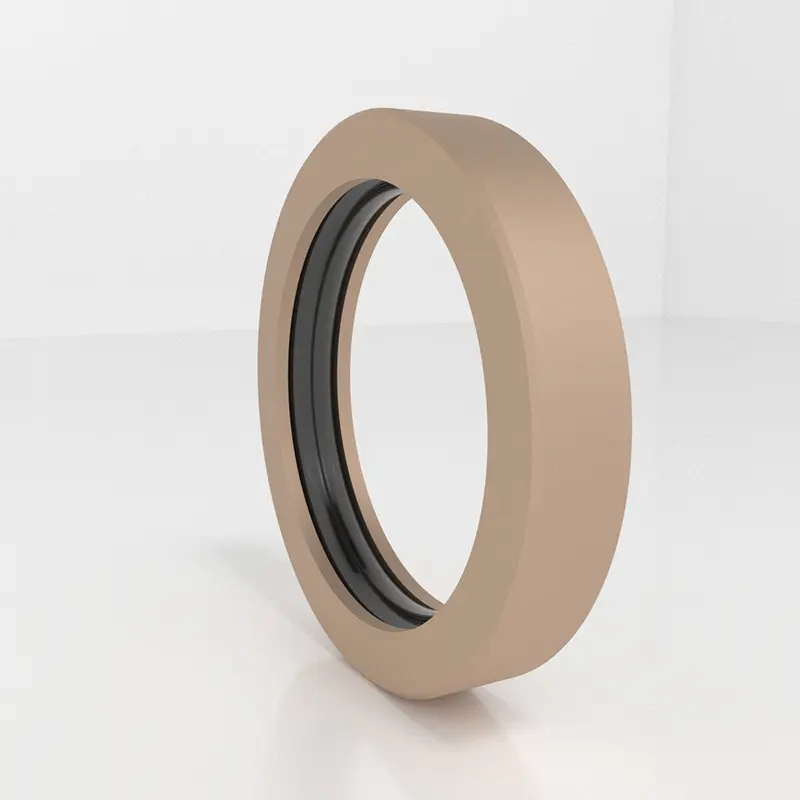

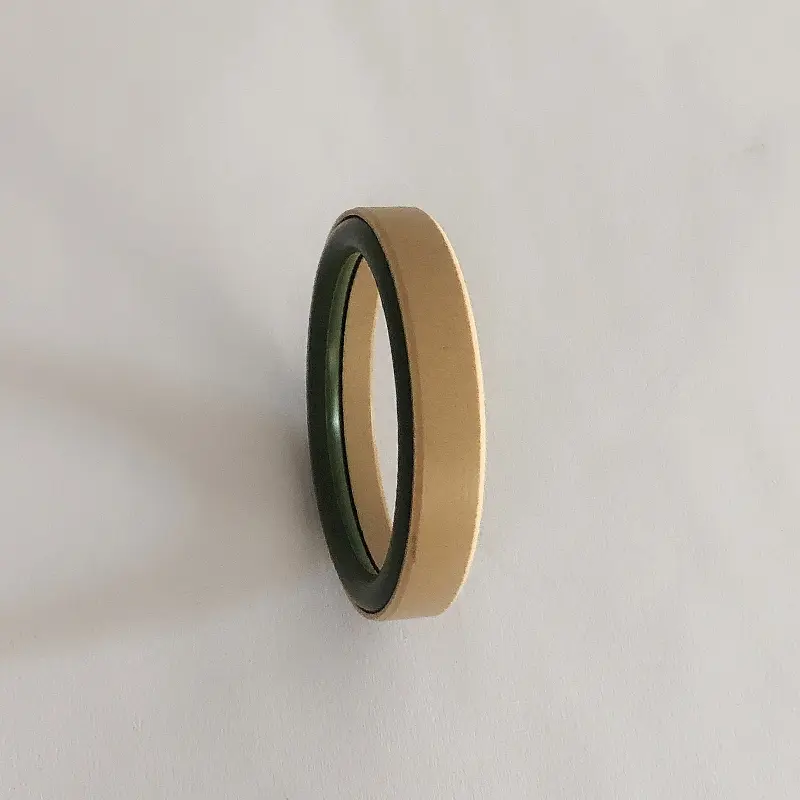

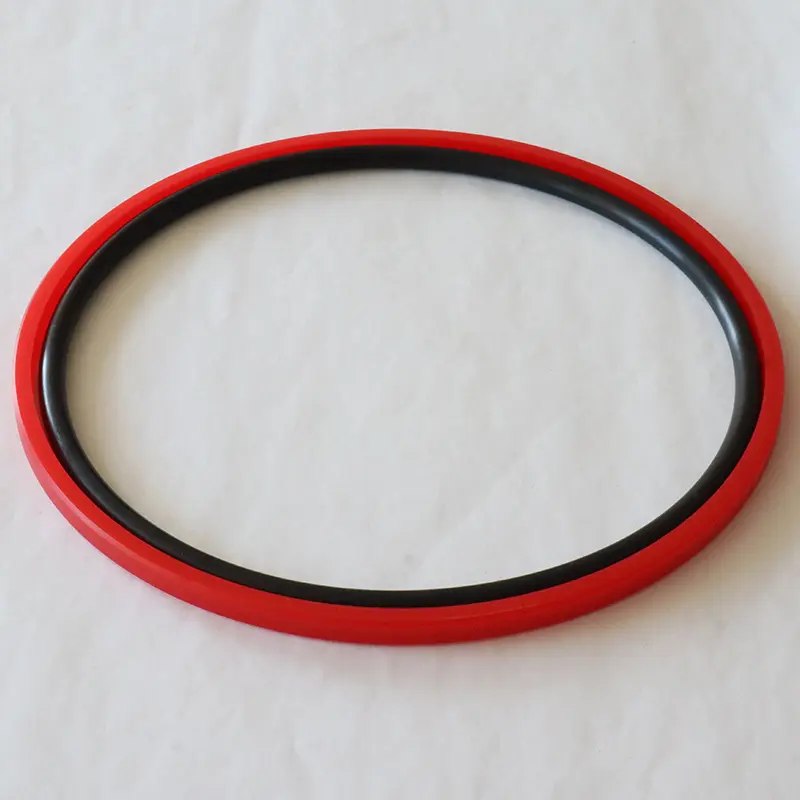

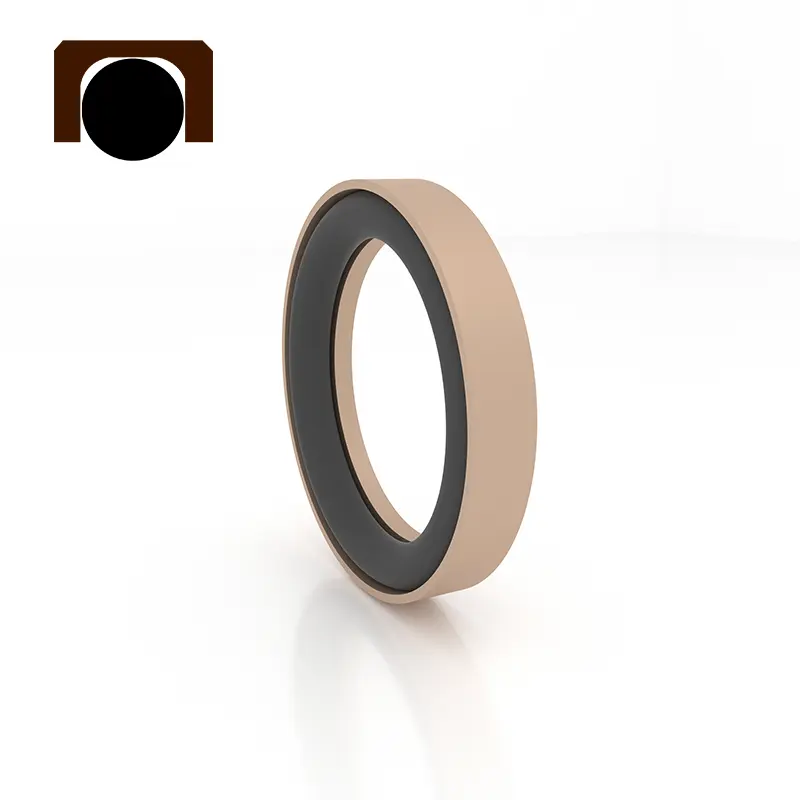

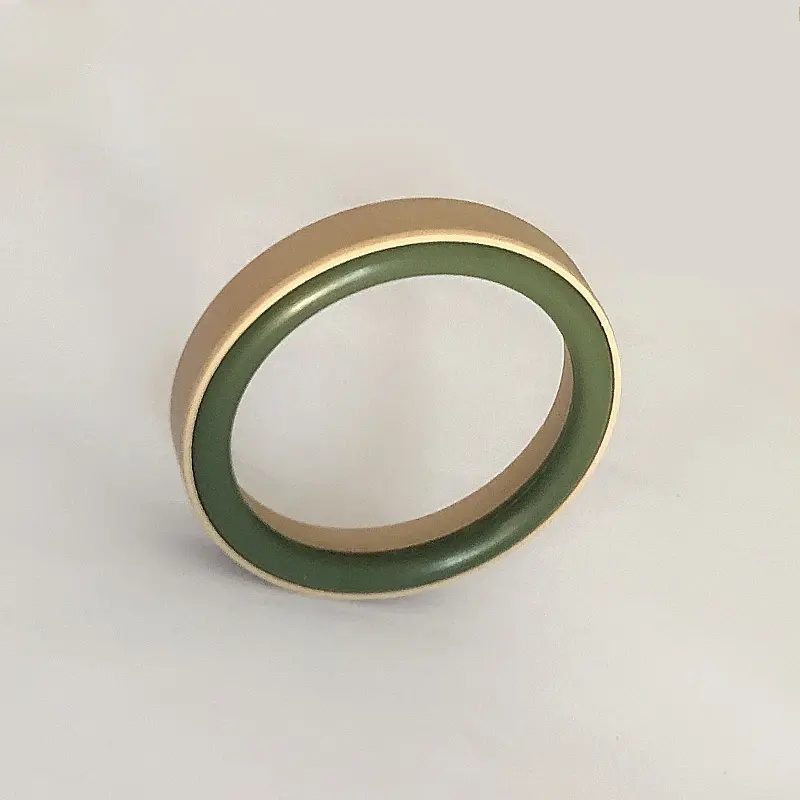

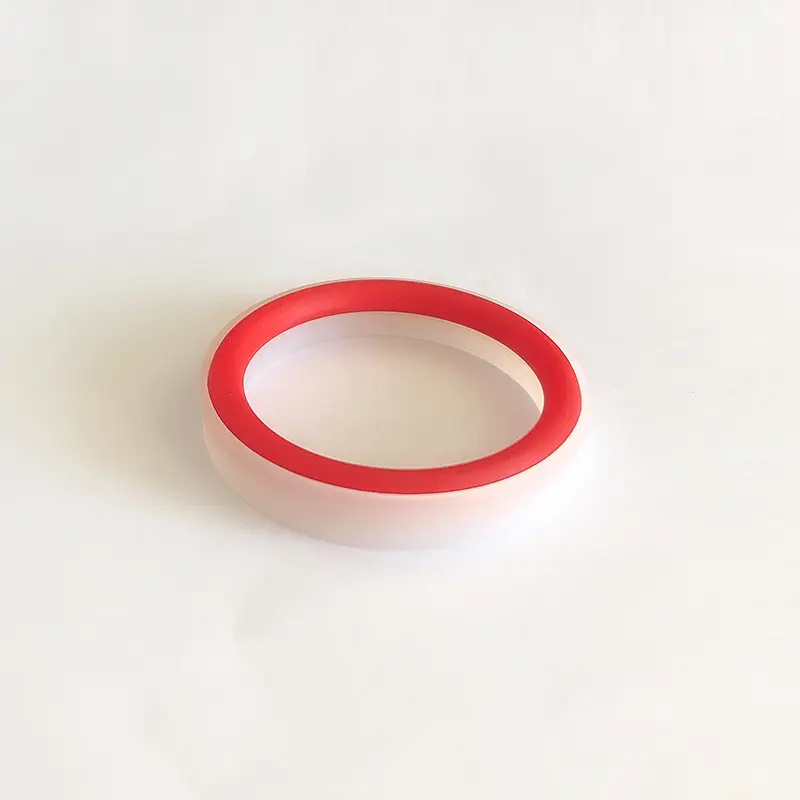

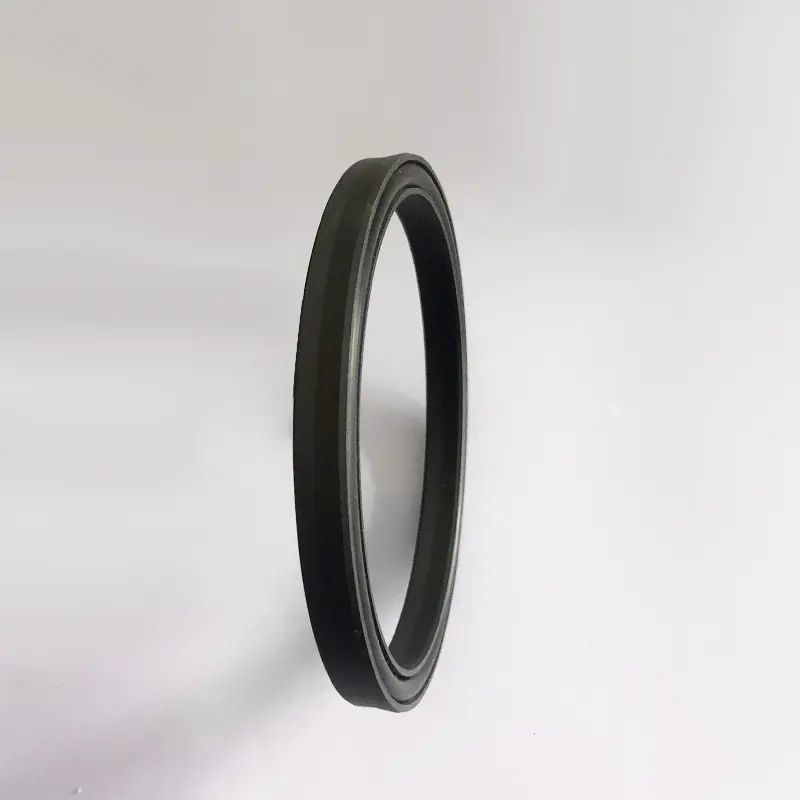

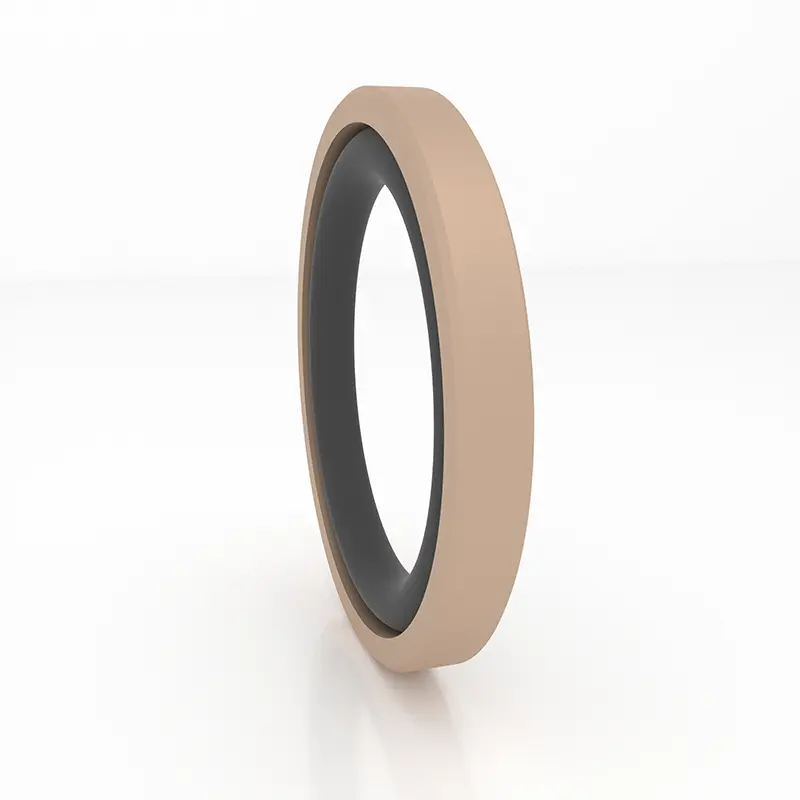

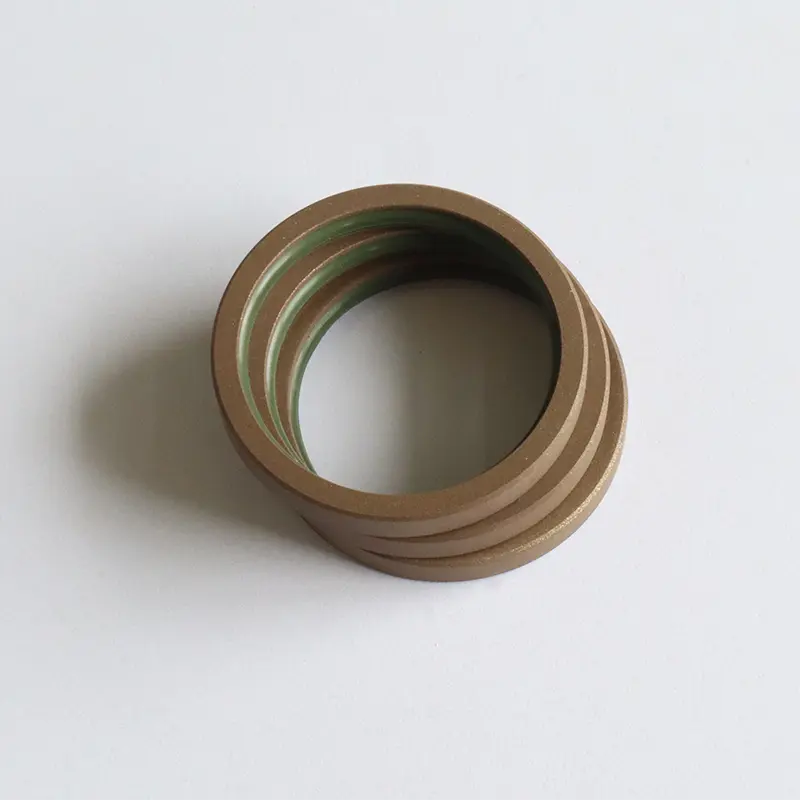

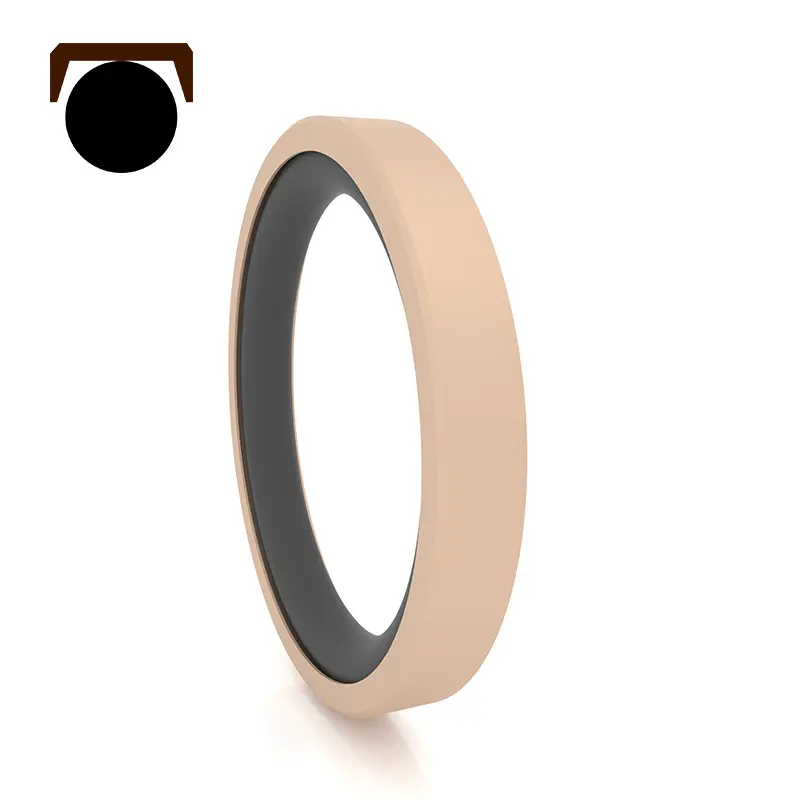

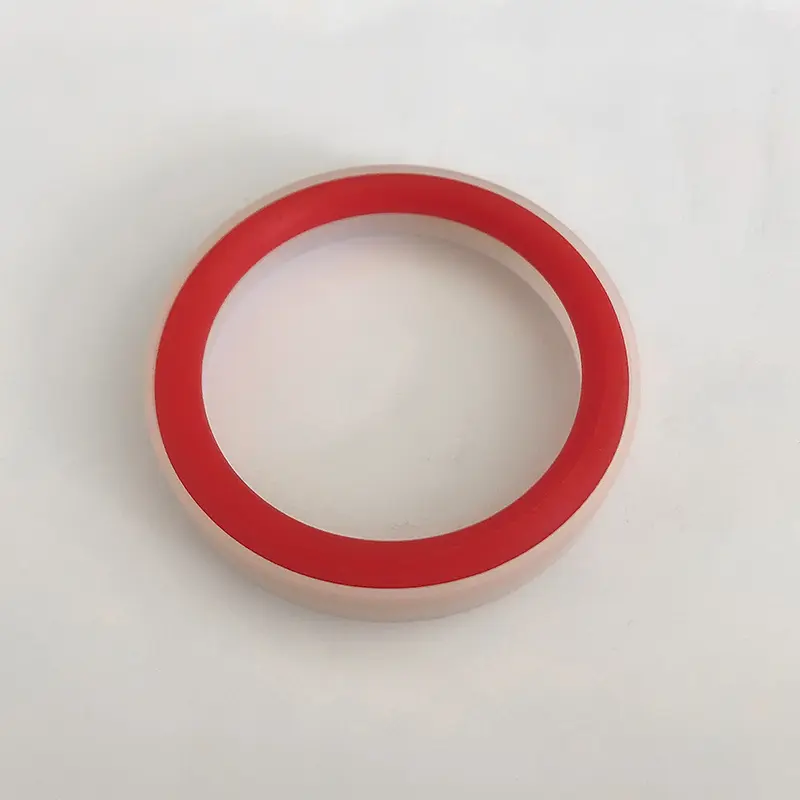

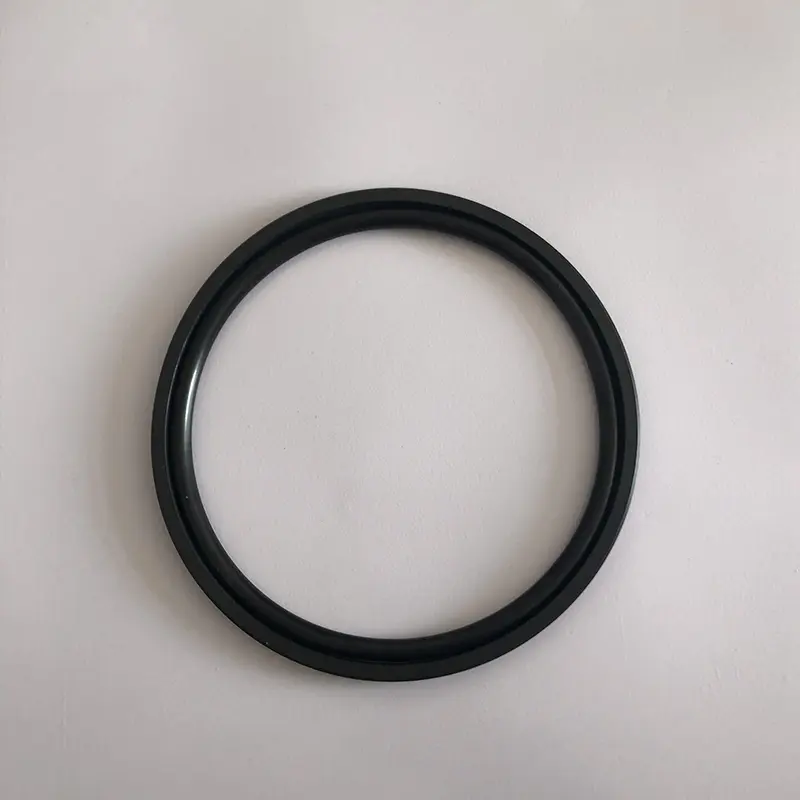

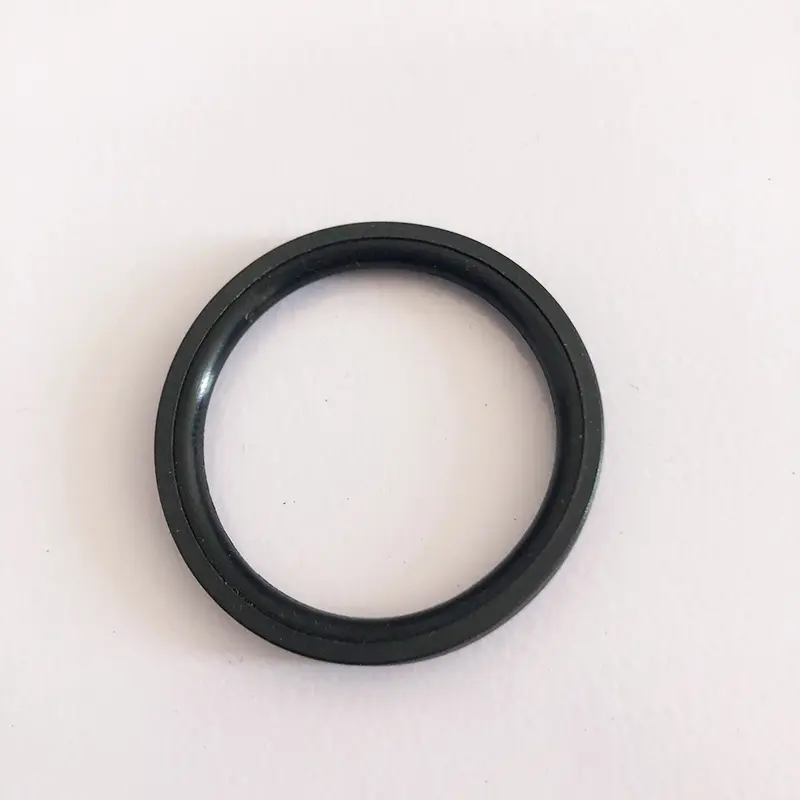

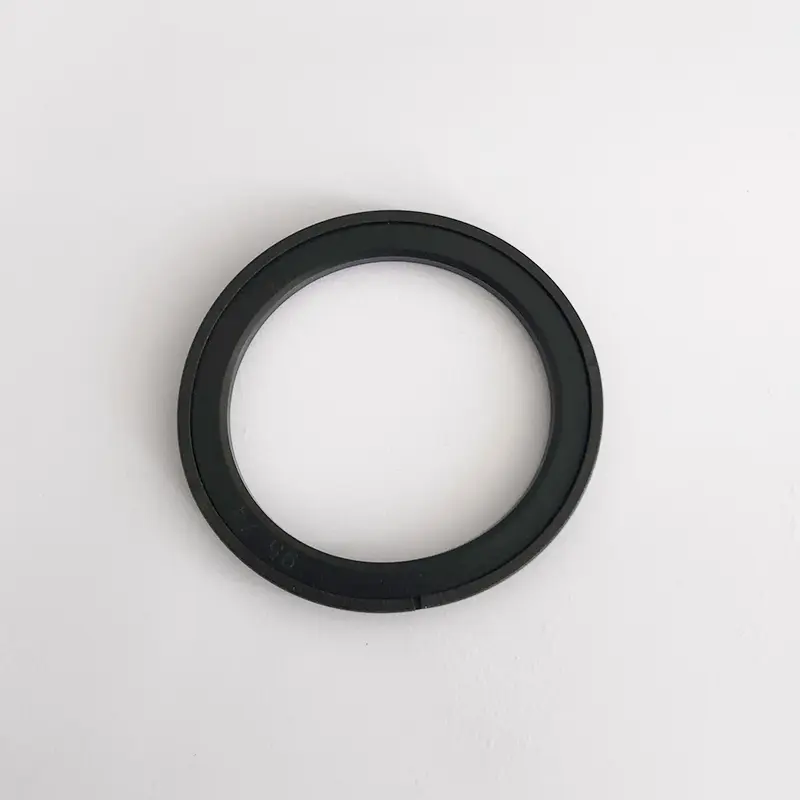

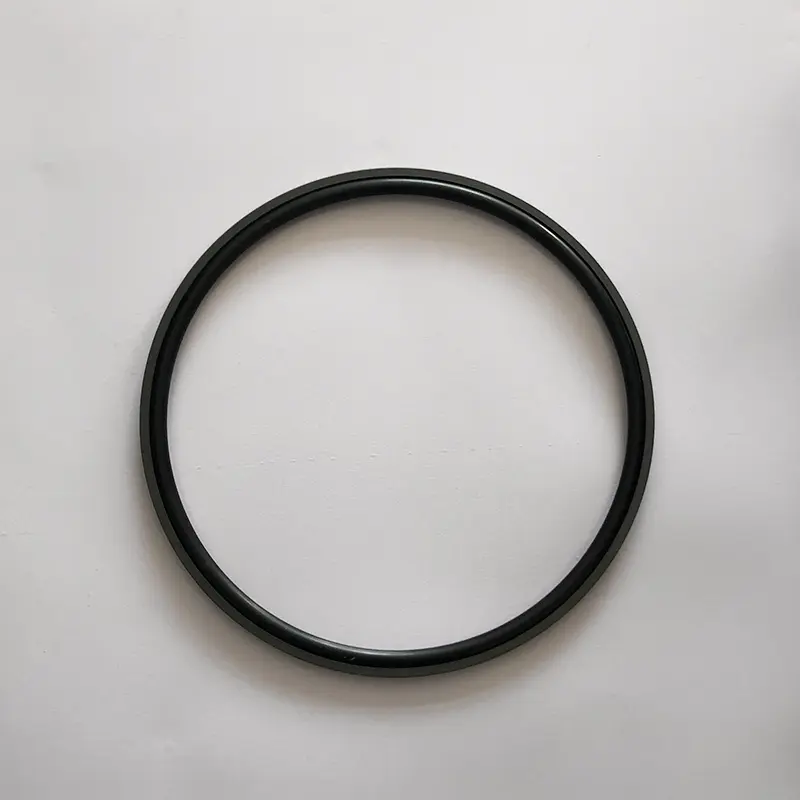

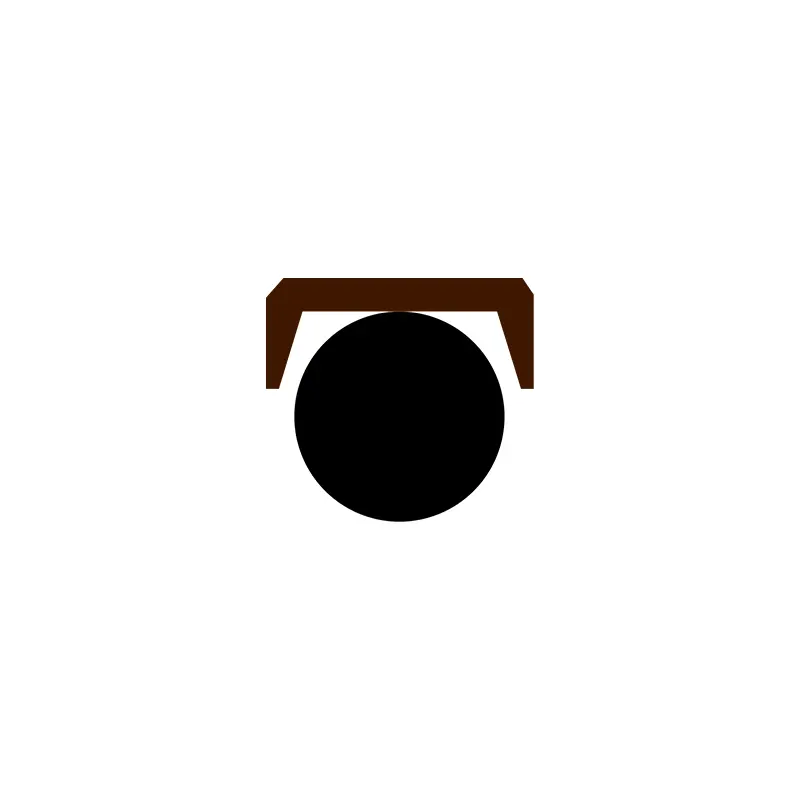

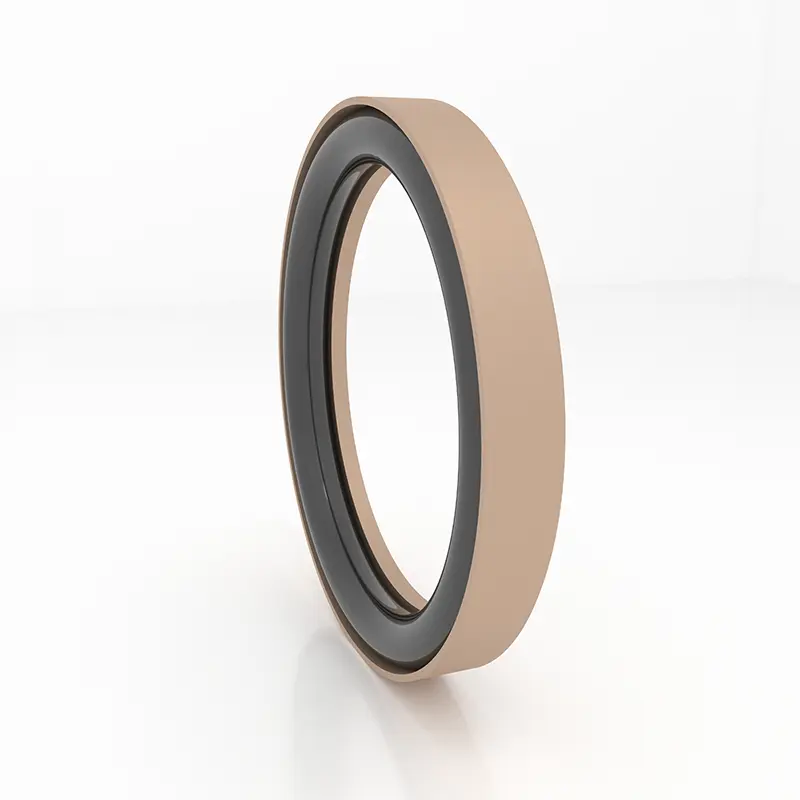

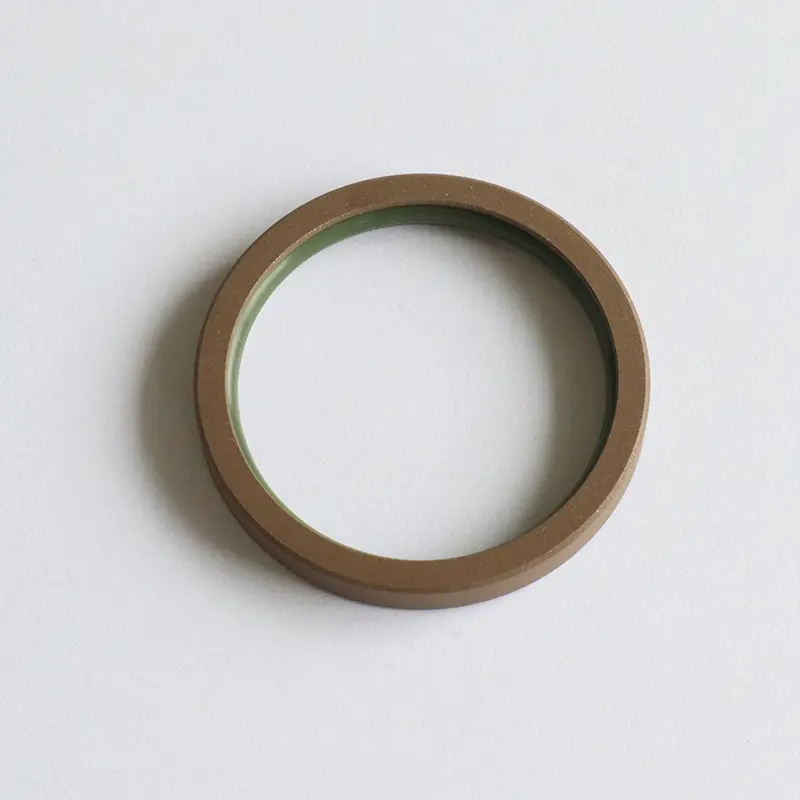

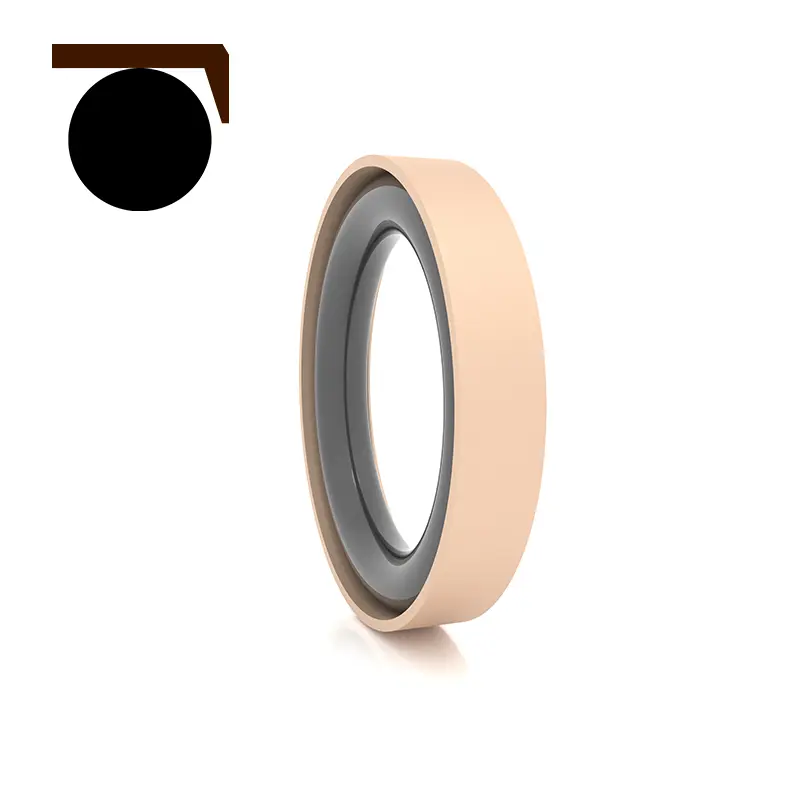

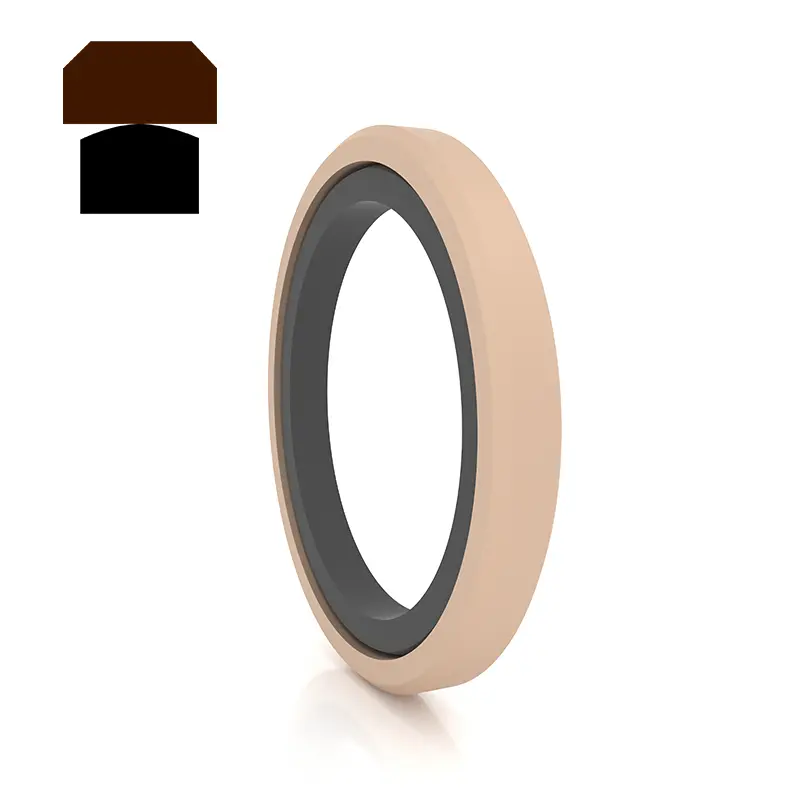

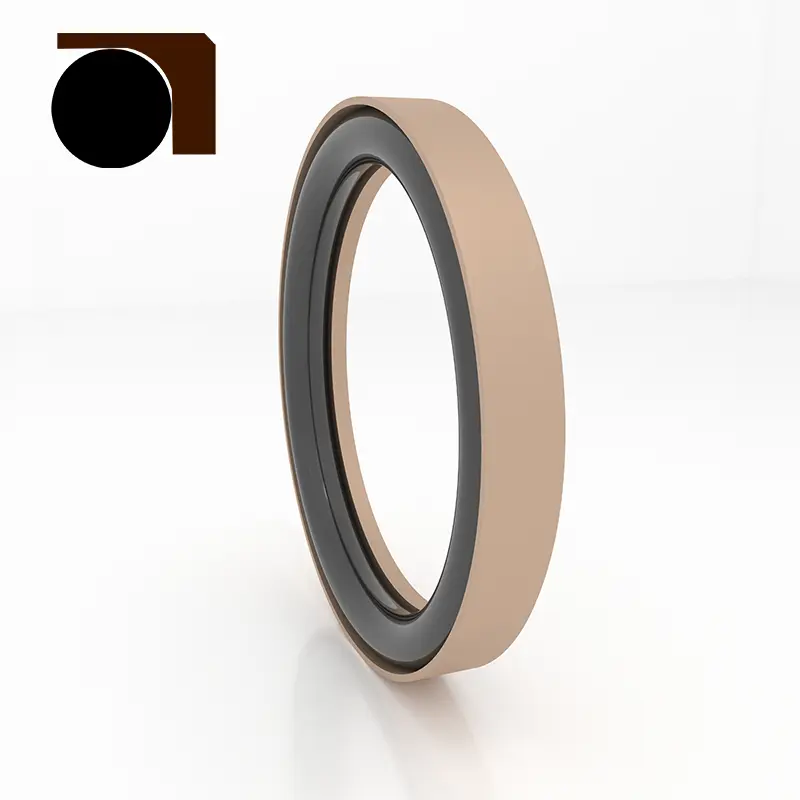

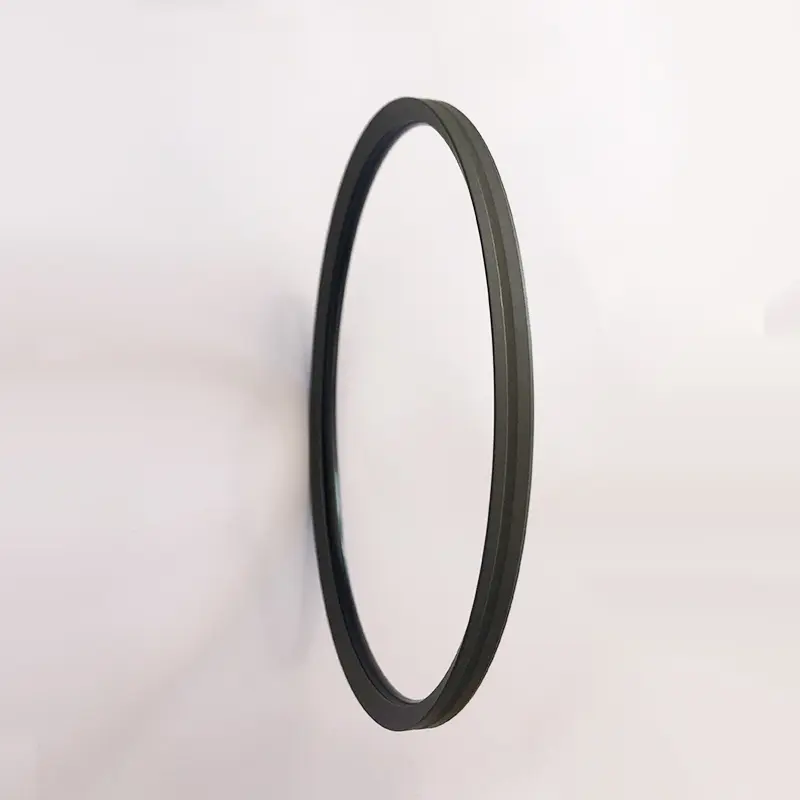

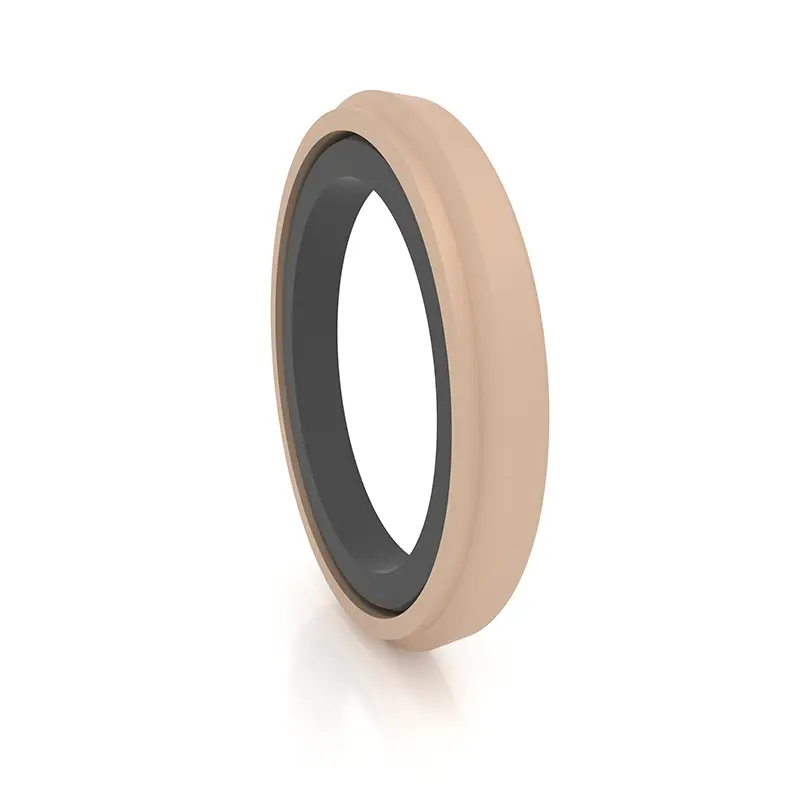

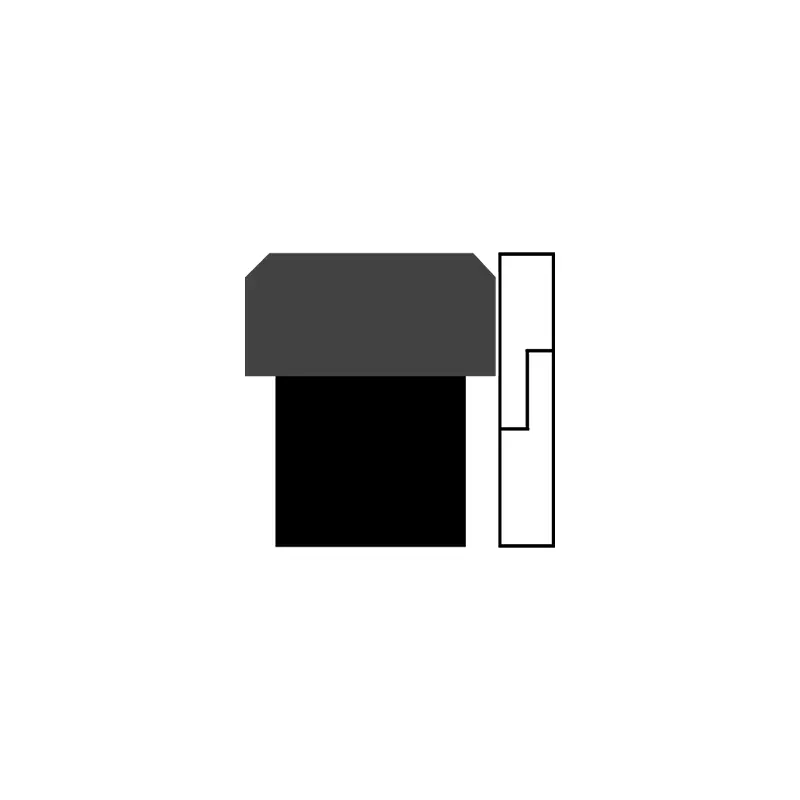

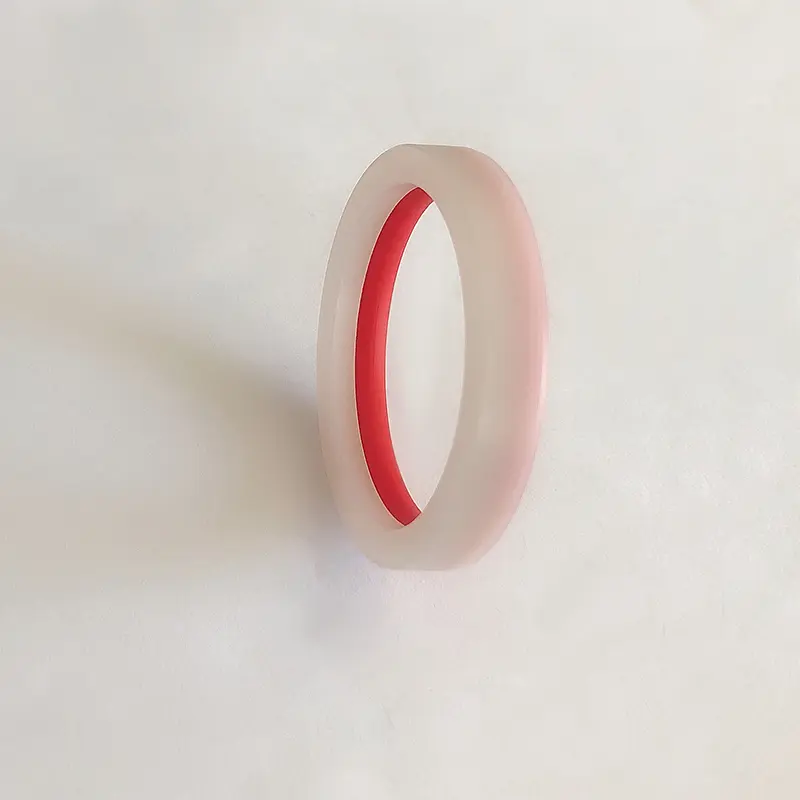

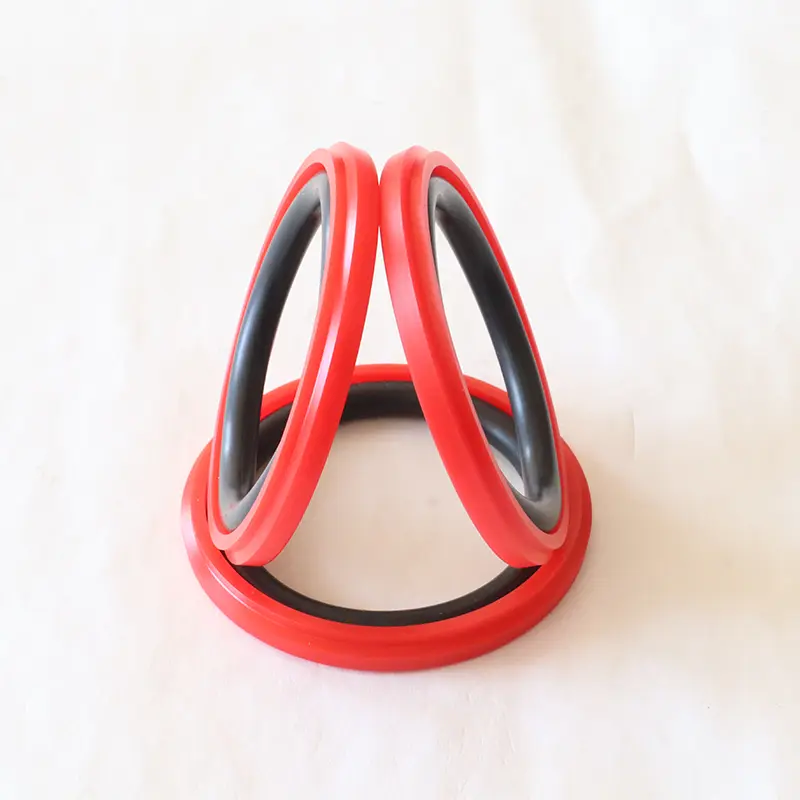

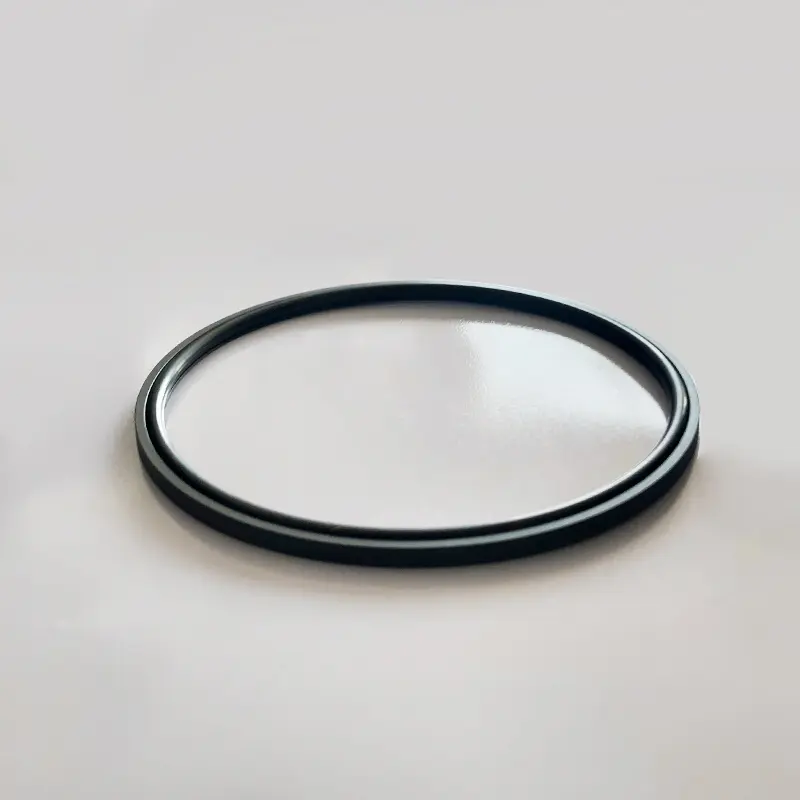

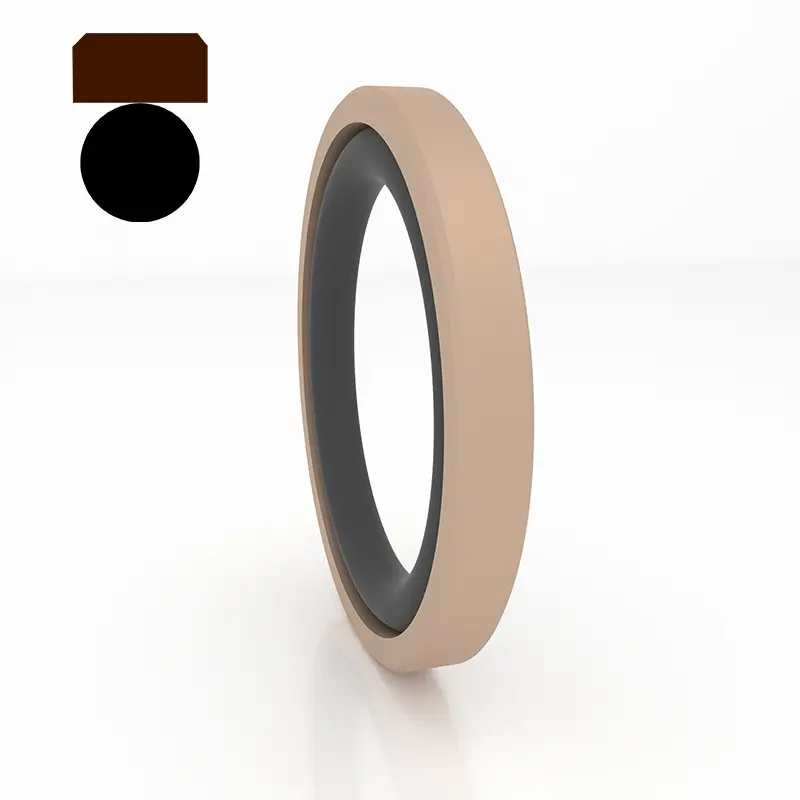

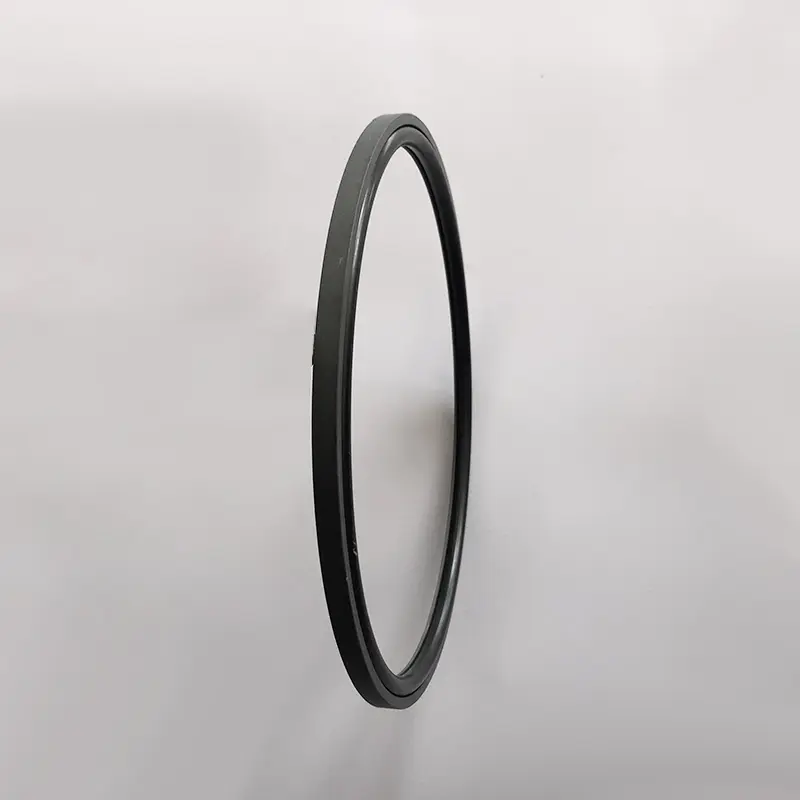

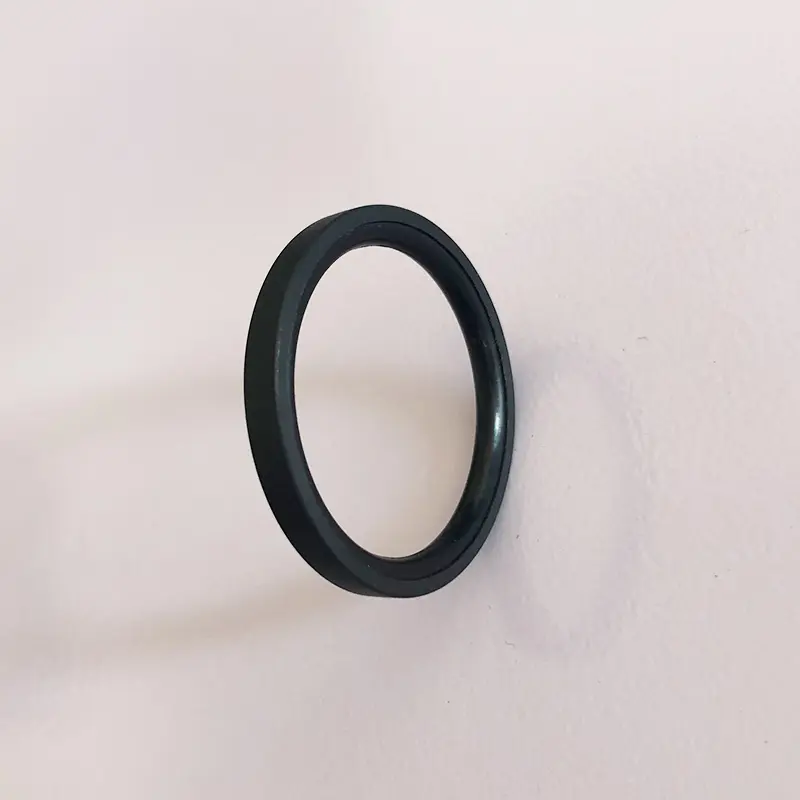

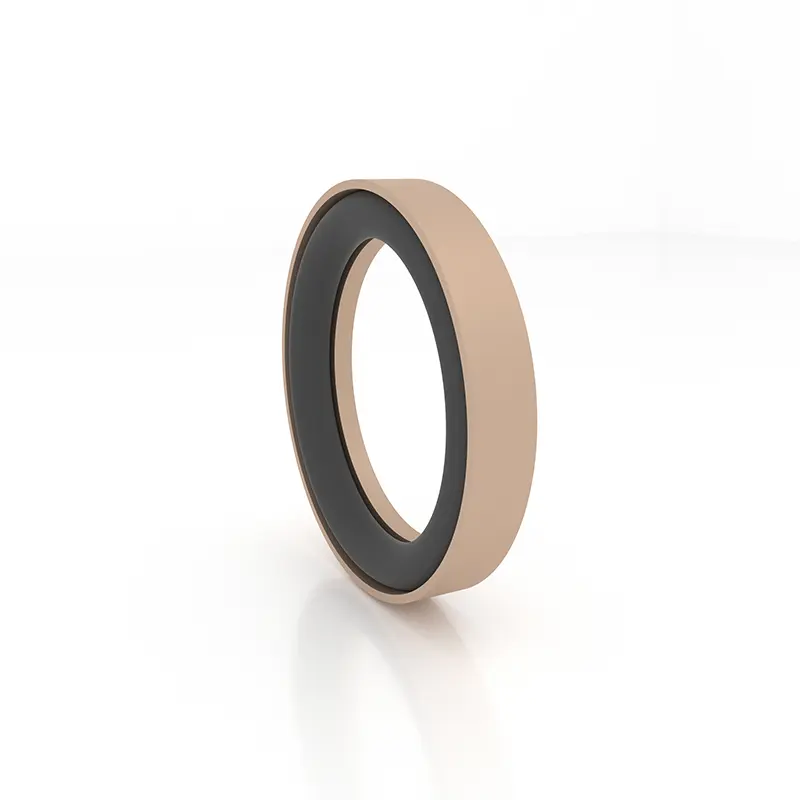

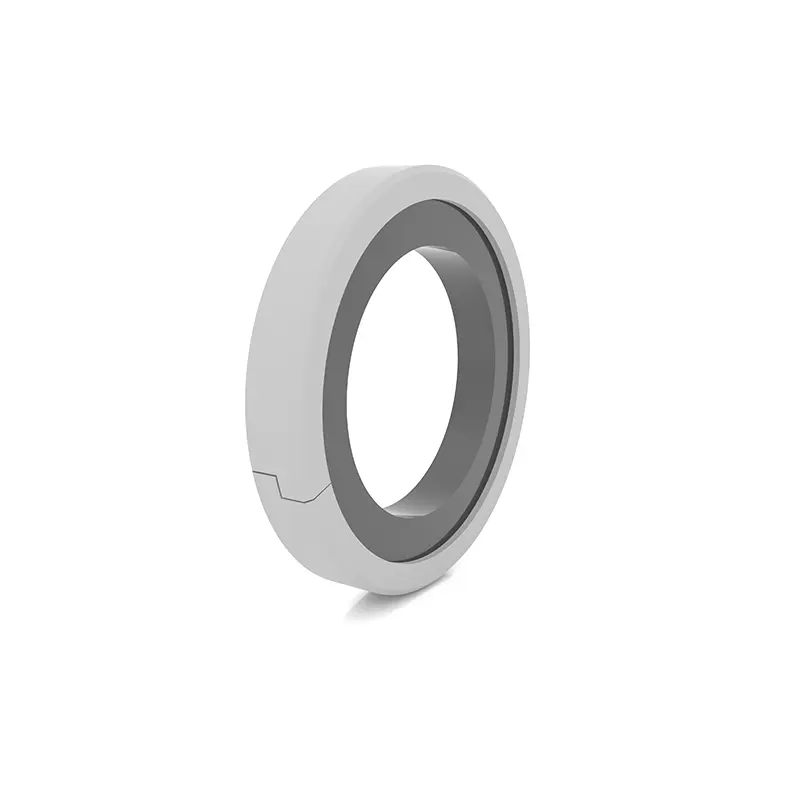

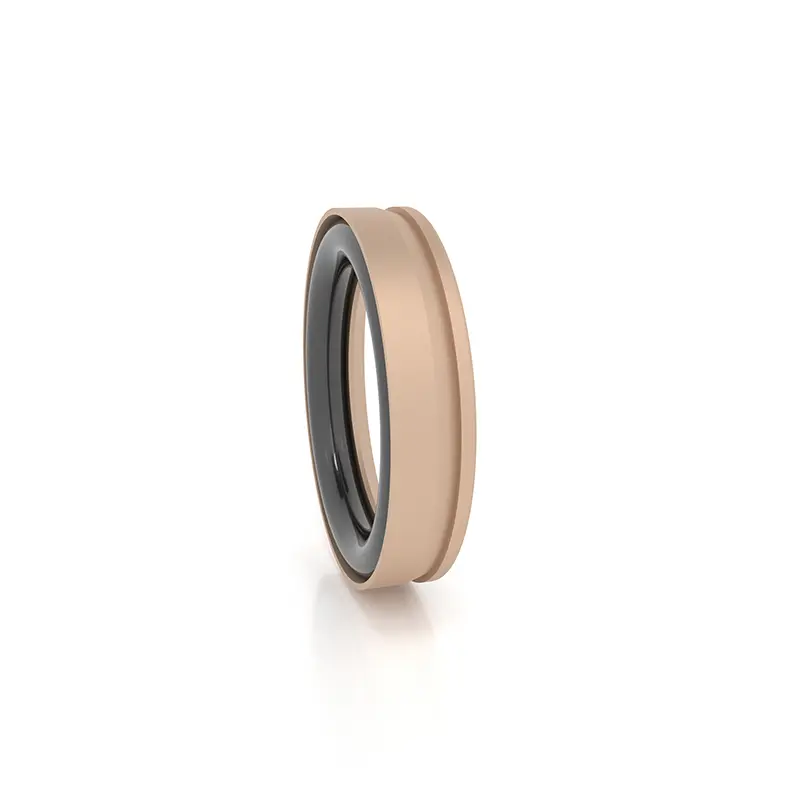

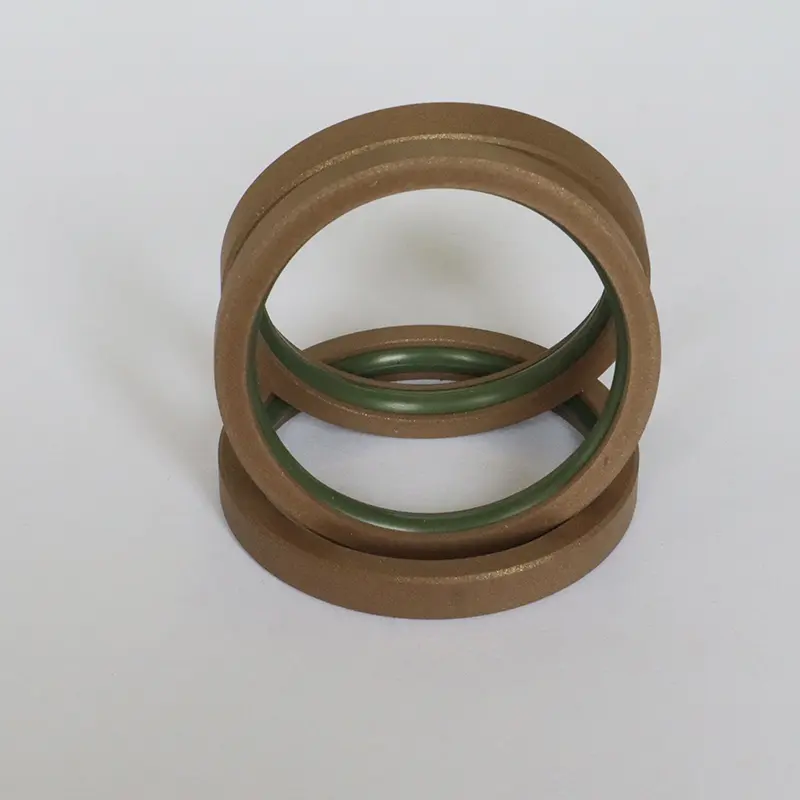

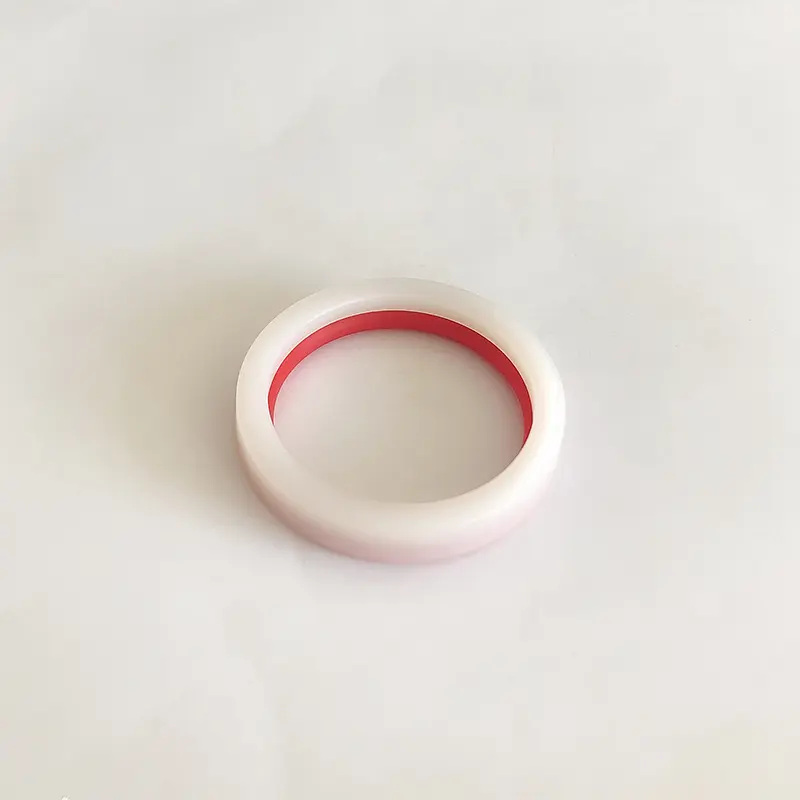

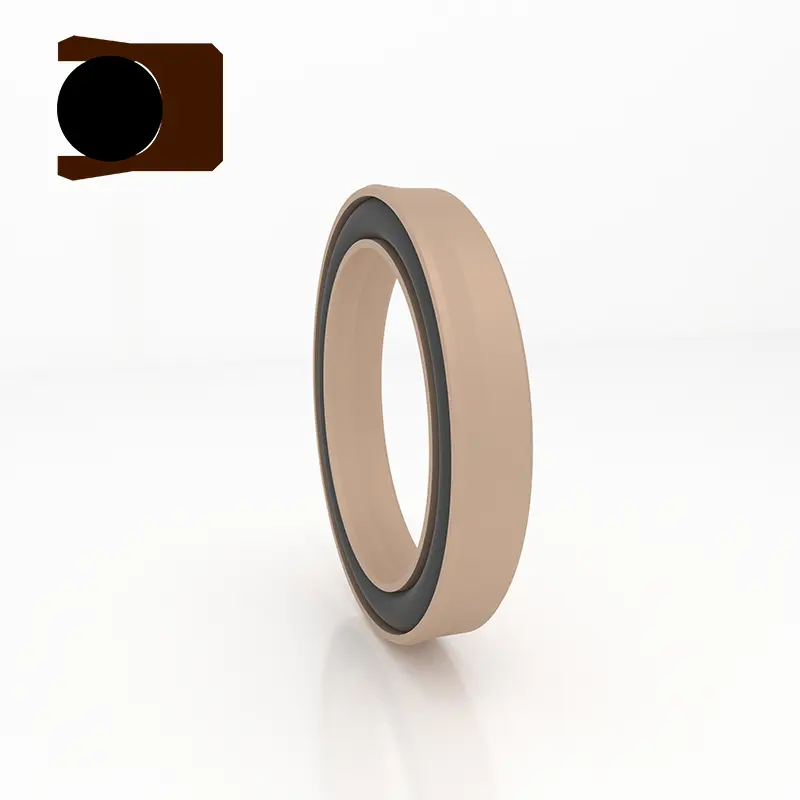

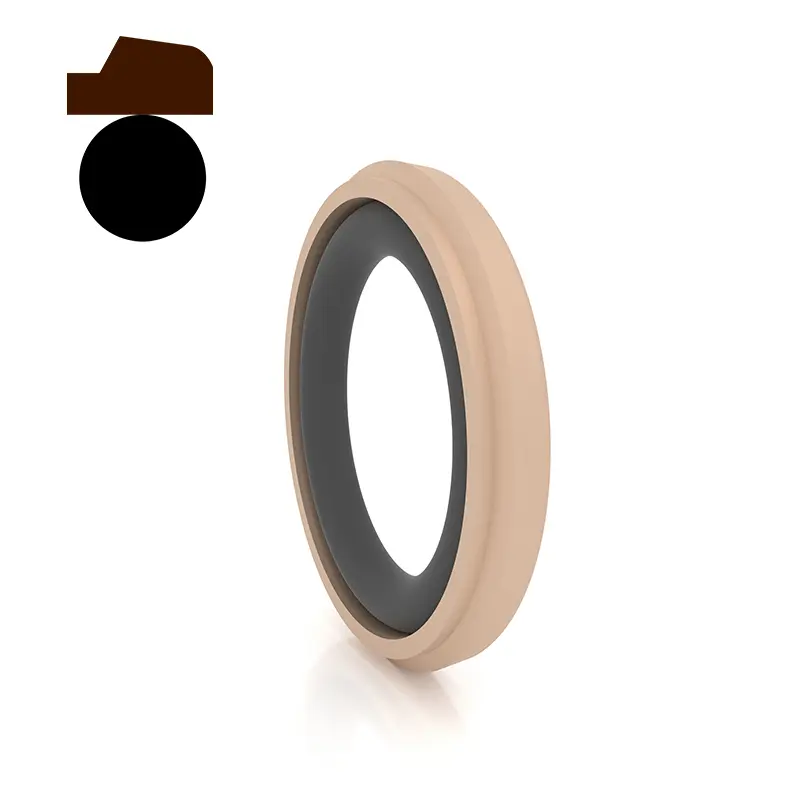

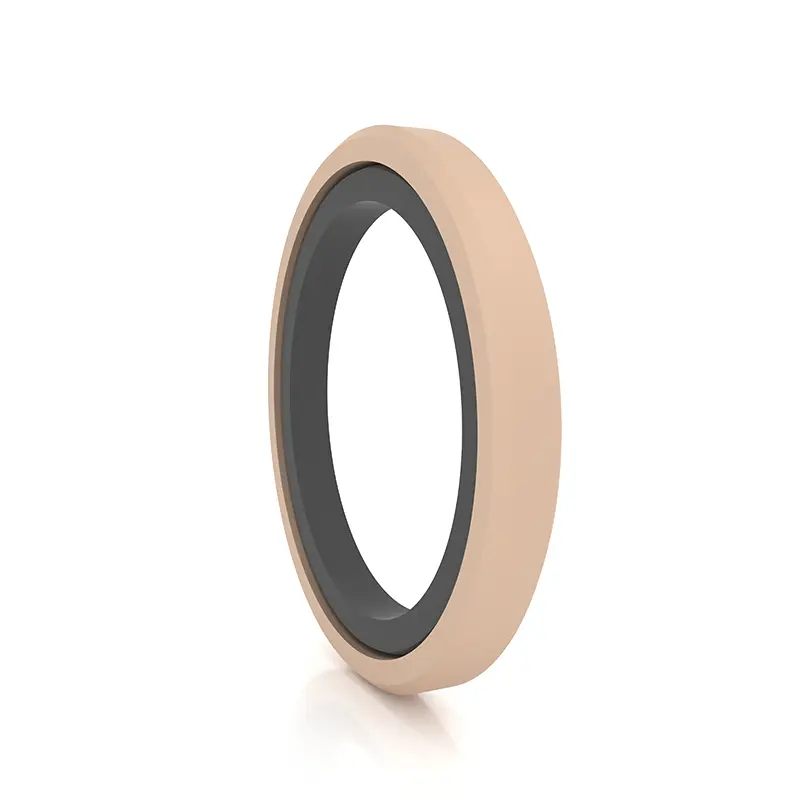

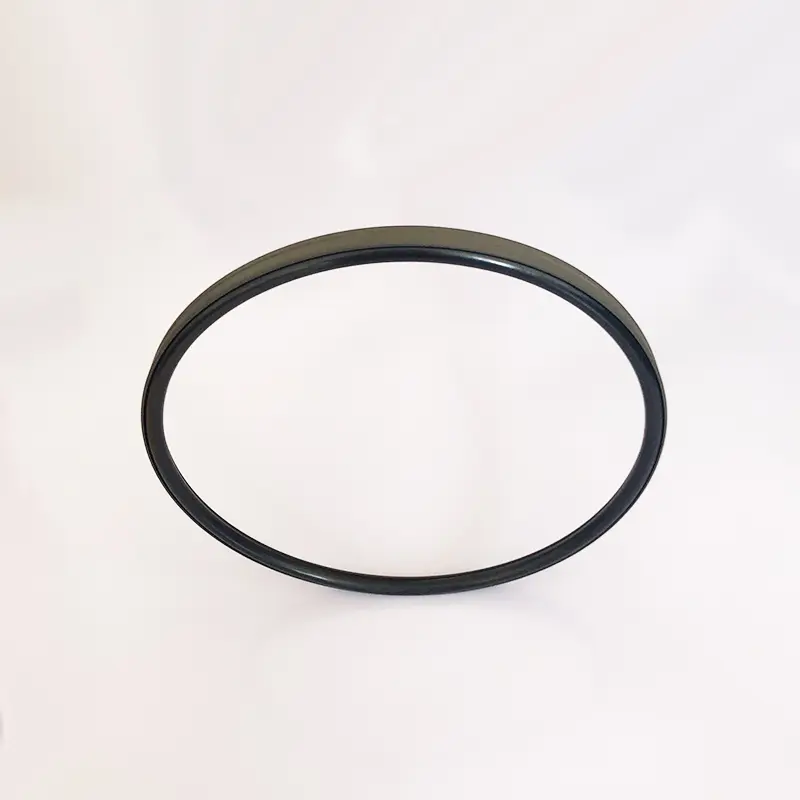

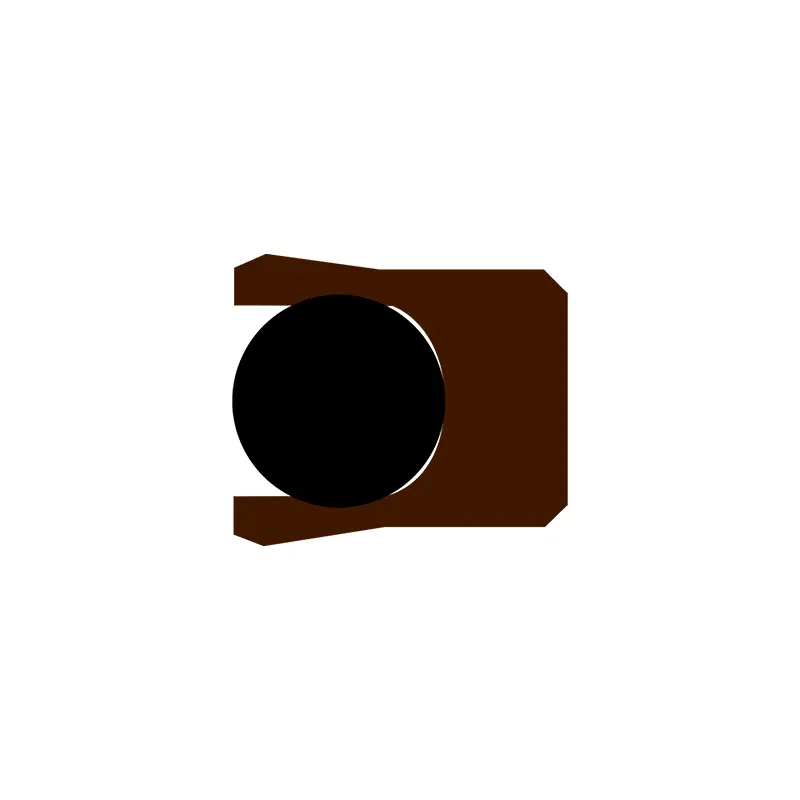

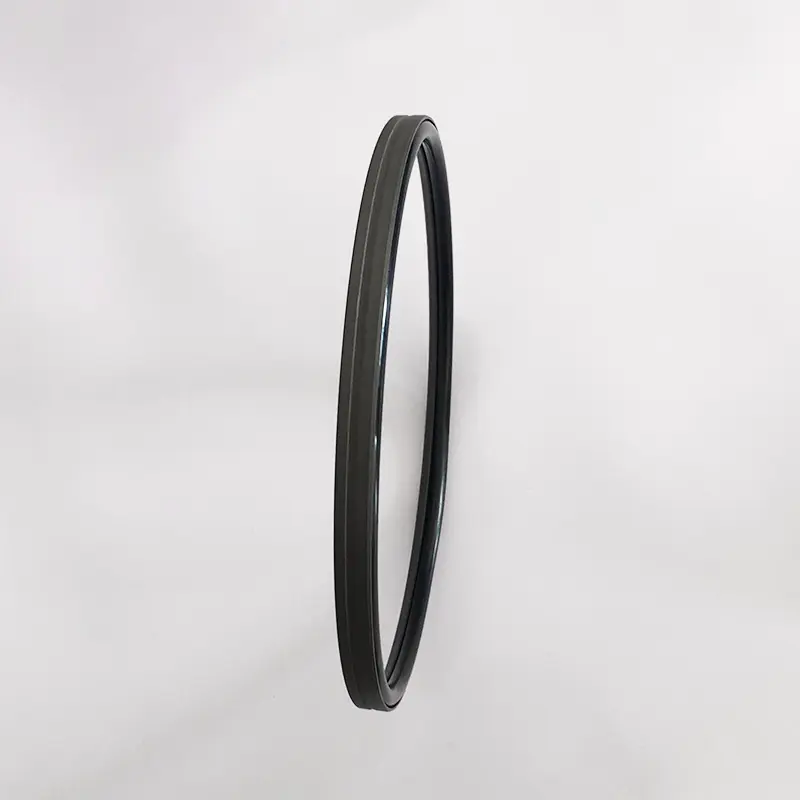

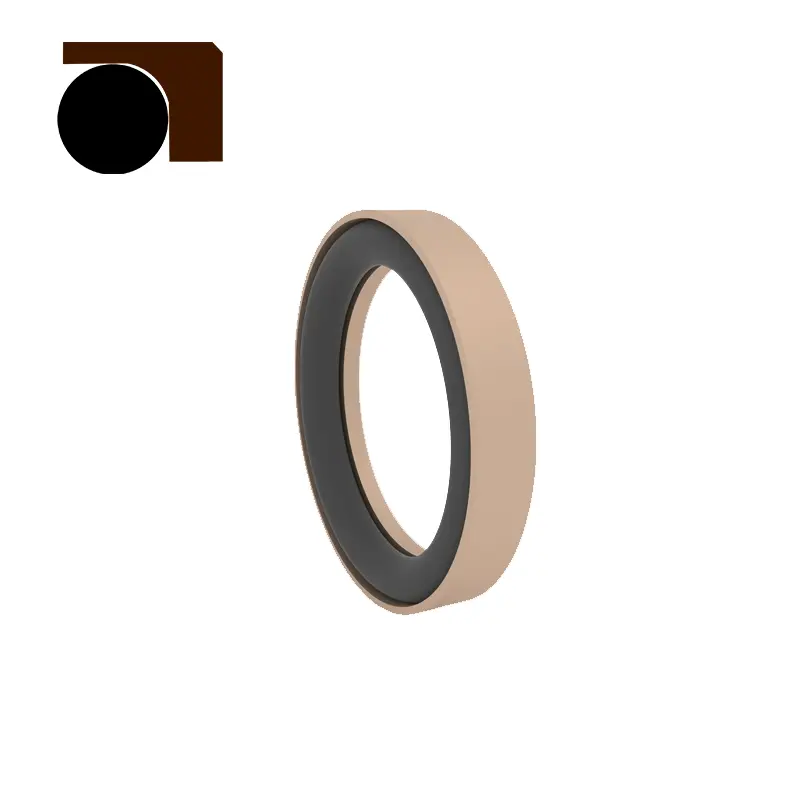

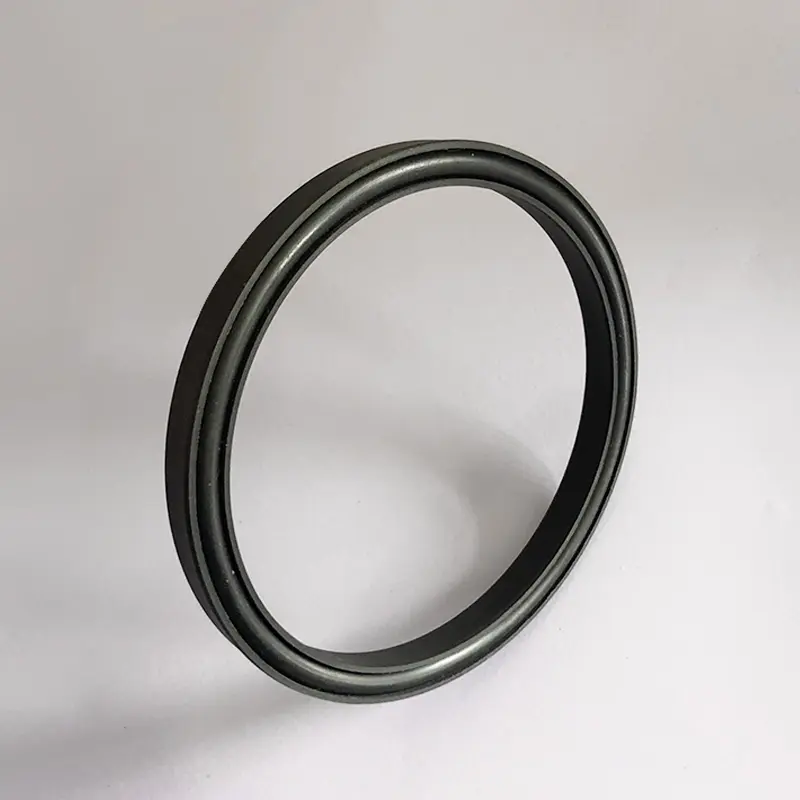

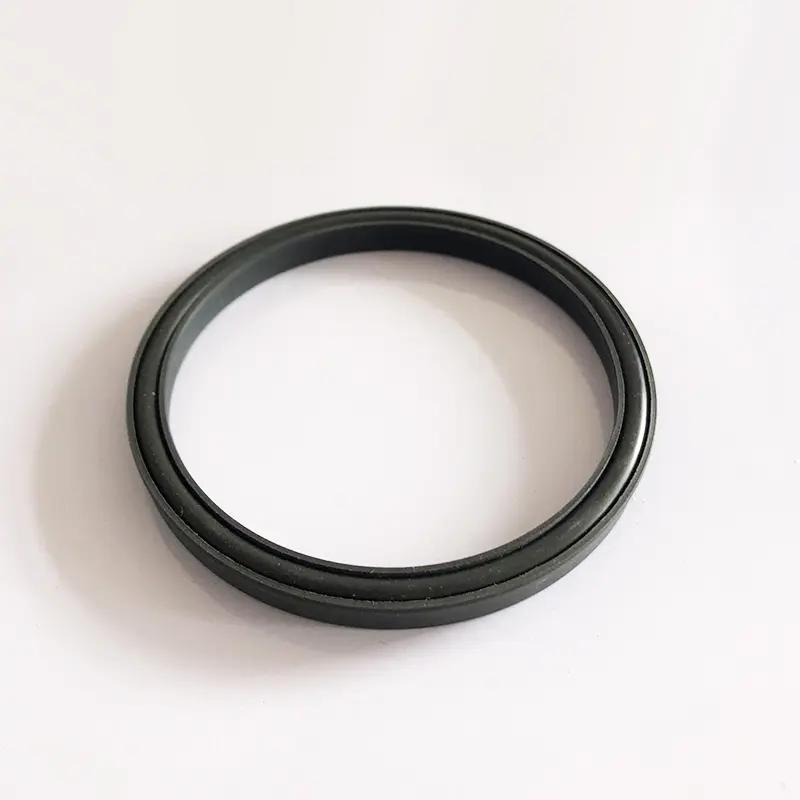

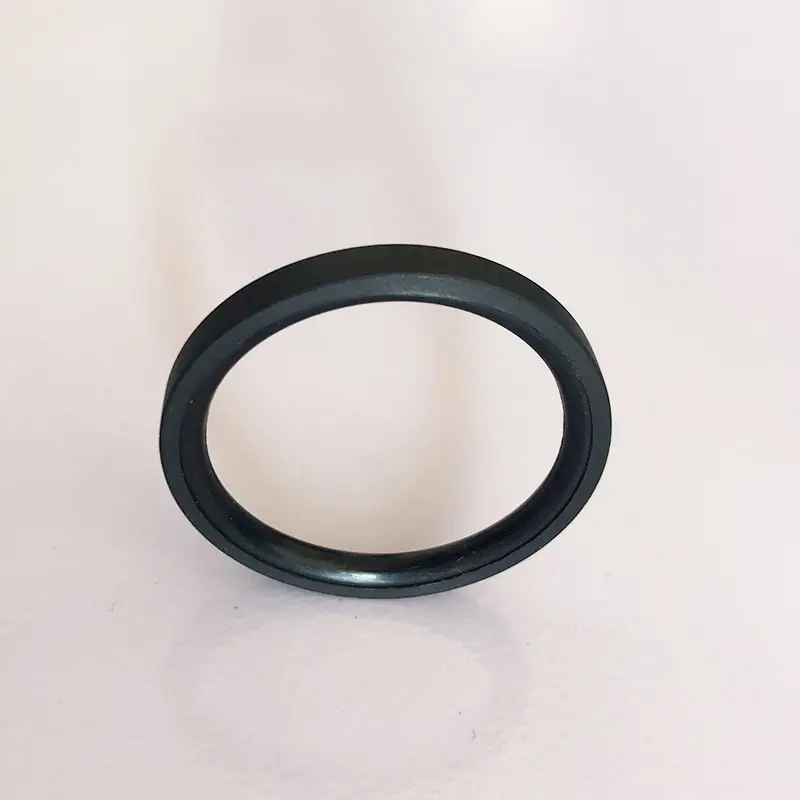

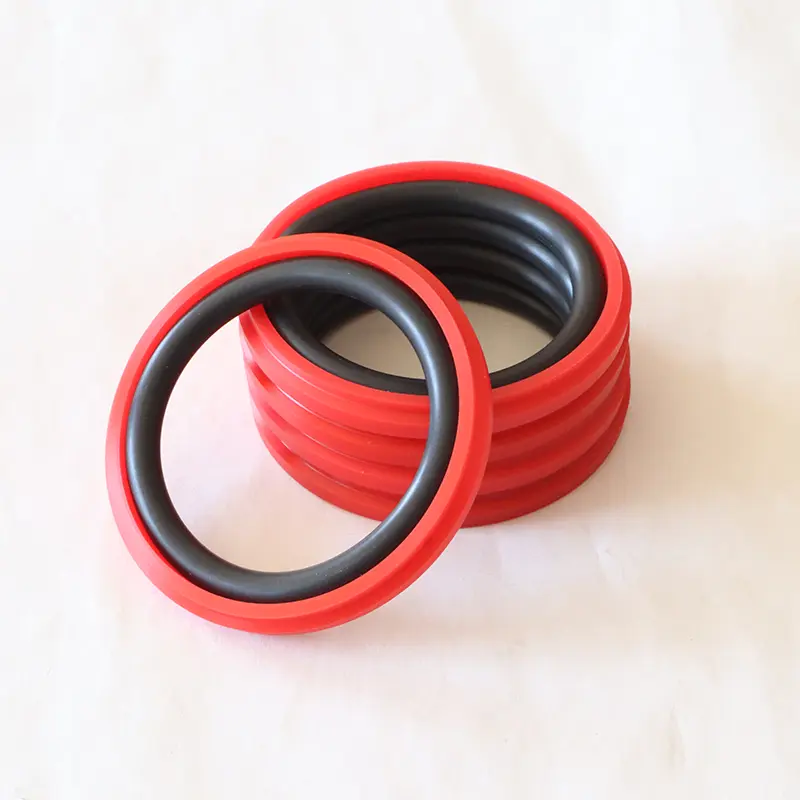

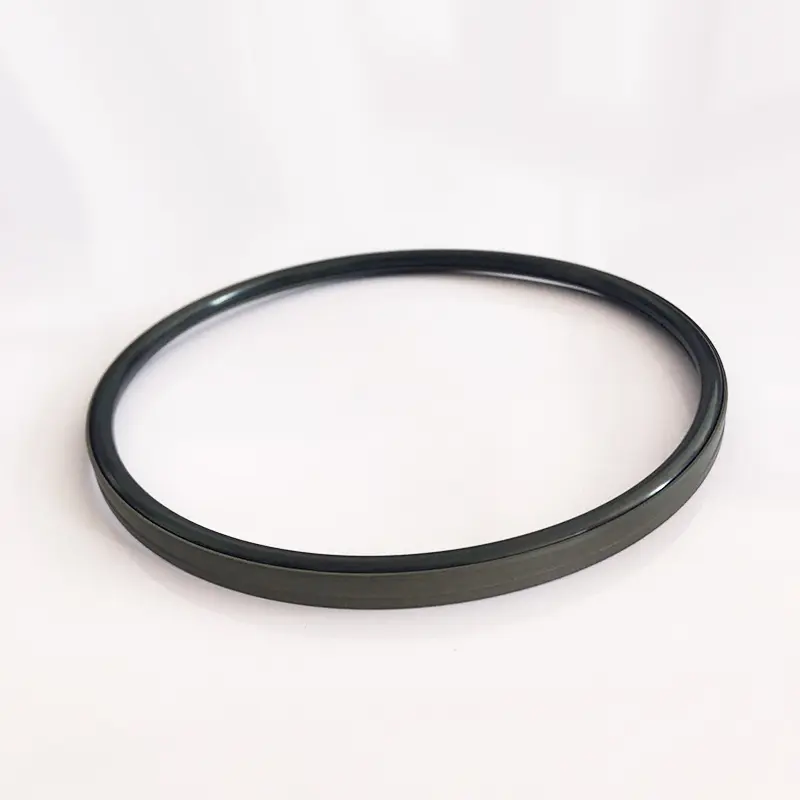

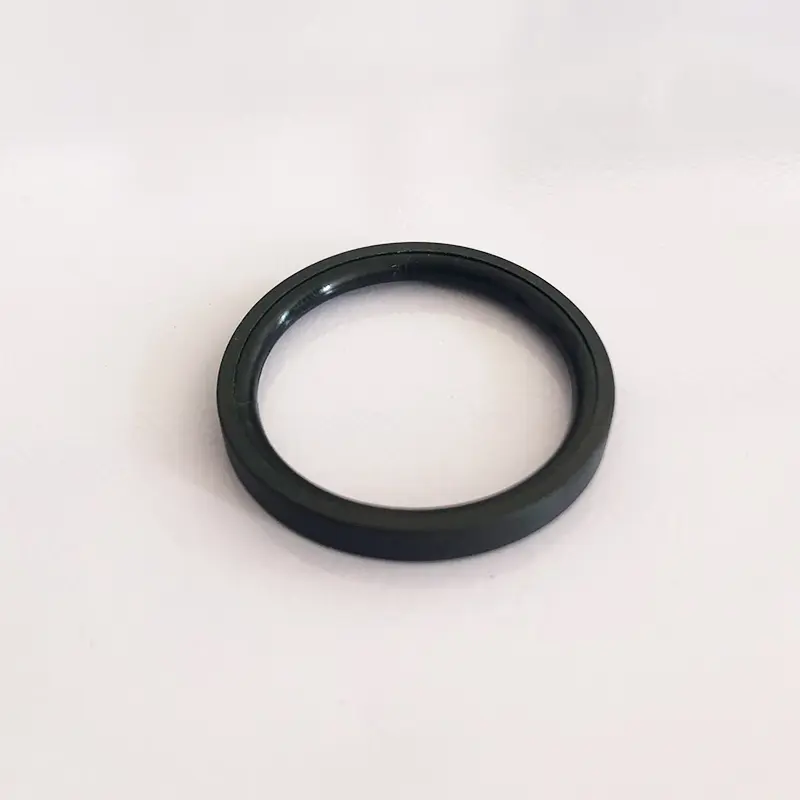

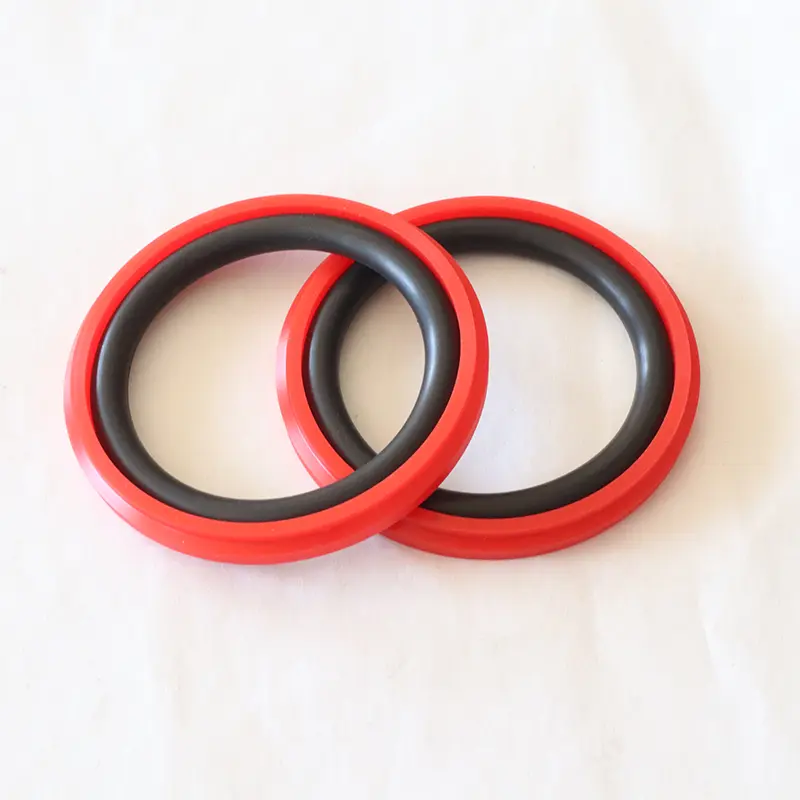

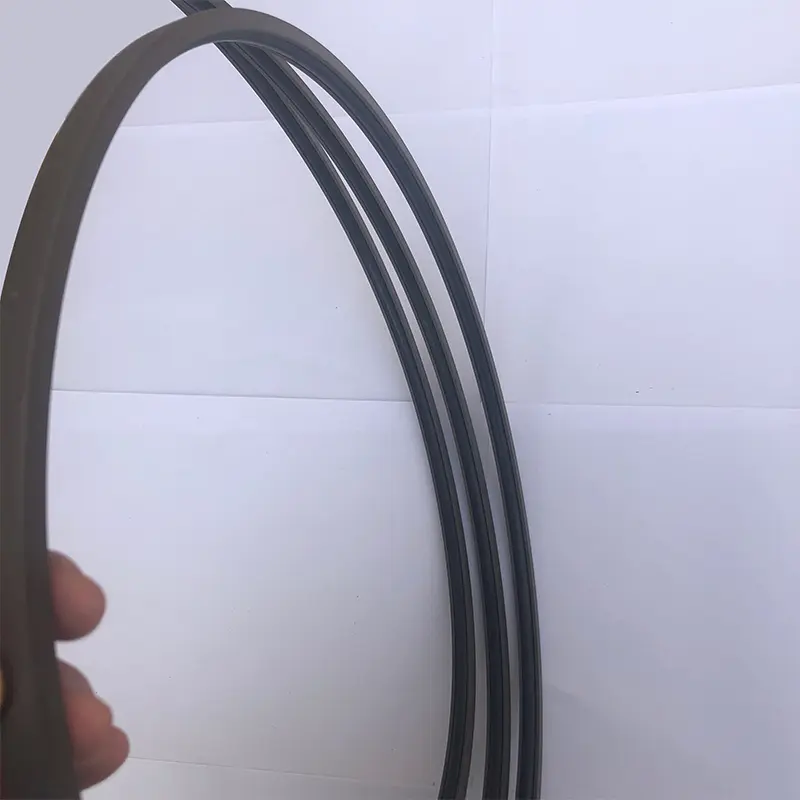

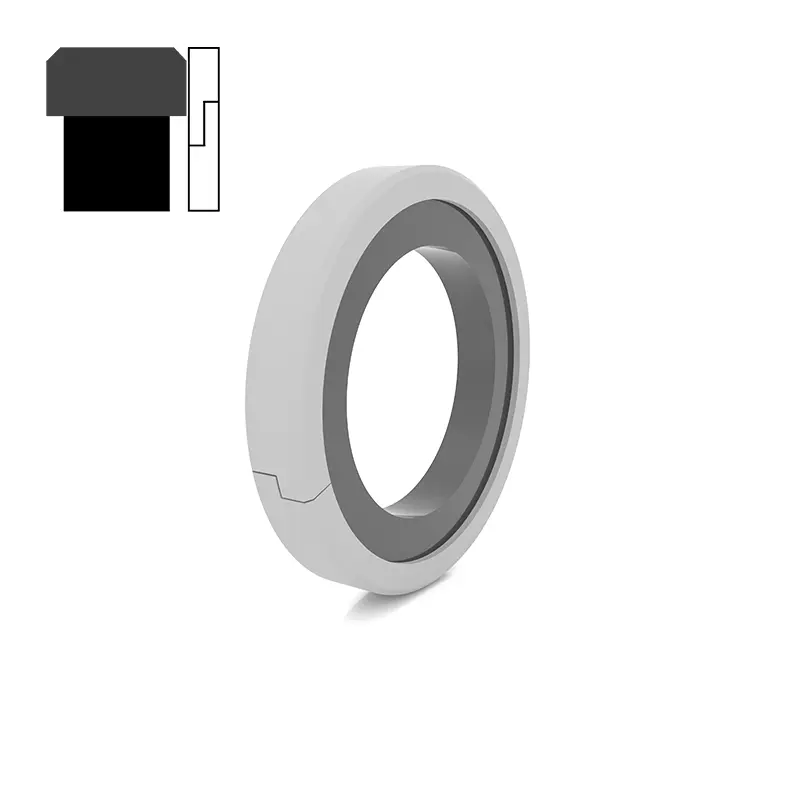

Οι σφραγίδες υψηλής πίεσης για τις οπές εμβόλου είναι εξαιρετικές, αποτελούμενες από PTFE ή ειδικά σύνθετα υλικά ειδικά δακτυλιοειδή στεγανοποιημένα δαχτυλίδια και υψηλές ελαστικές δακτυλίους καουτσούκ σε σχήμα Ο. Σύμφωνα με τους αντίστοιχους δακτυλίους Ο, χωρίζονται σε σειρά RC58-RC64 (προσαρμοσμένη στο GB1235), οι οποίες χρησιμοποιούνται ειδικά για τη σφράγιση μονής κατεύθυνσης υδραυλικής παλινδρομικής κίνησης.

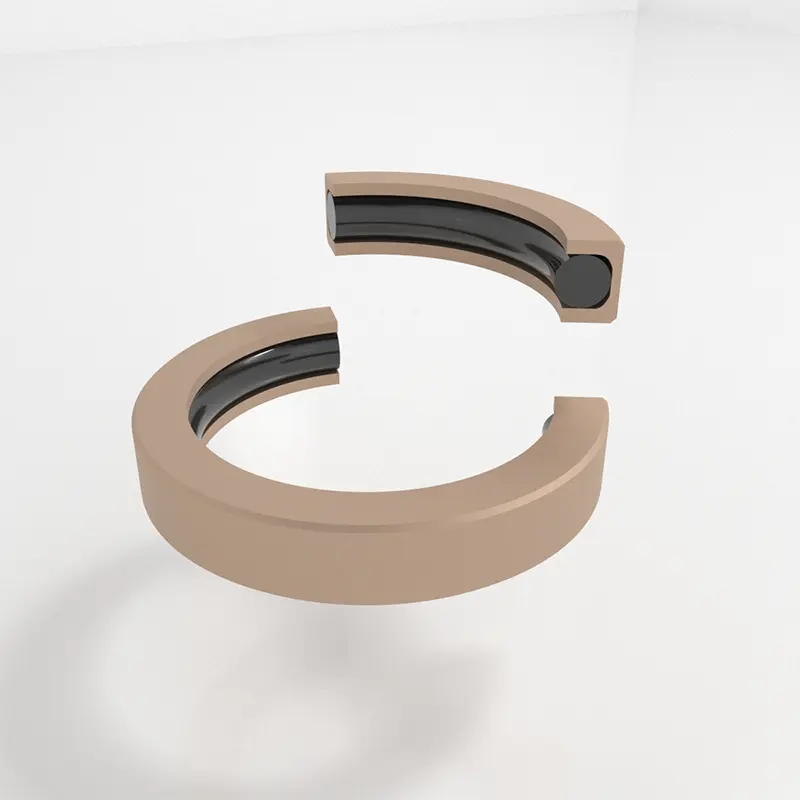

Το υλικό PTFE έχει ισχυρή χημική σταθερότητα, αντοχή οξέος και αλκαλικής διάβρωσης και προσαρμόζεται σε σύνθετα χημικά περιβάλλοντα. Ο δακτύλιος στεγανοποίησης και ο δακτύλιος από καουτσούκ δουλεύουν μαζί για να επιτύχουν εξαιρετικό αποτέλεσμα σφράγισης.
Στη θαλάσσια μηχανική, οι σφραγίδες υψηλής πίεσης για τρύπες εμβόλου μπορούν να παρέχουν βασική προστασία για το υδραυλικό σύστημα ανιχνευτών βαθέων υδάτων. Η πίεση του νερού βαθέων υδάτων είναι υψηλή και το θαλασσινό νερό είναι εξαιρετικά διαβρωτικό. Το πλεονέκτημα του υλικού είναι ένα από τα προϋποθέσεις για το προϊόν να παρέχει αντίσταση υψηλής πίεσης και αντοχή στη διάβρωση.
Στη βαριά παραγωγή μηχανημάτων, τα μεγάλα υδραυλικά τηλεσκοπικά όπλα γερανών ωφελούν πολύ. Το εργοτάξιο είναι πολύπλοκο, τα τηλεσκοπικά όπλα κινούνται συχνά και η πίεση ποικίλλει. Το υλικό PTFE είναι ανθεκτικό στη φθορά, σε συνδυασμό με ένα λεπτό σχεδιασμό χείλους, αντιστάθμιση σε πραγματικό χρόνο για φθορά, στενή σφράγιση και μειωμένους κινδύνους αποτυχίας.
Στον τομέα των νέων ενεργειακών οχημάτων, οι σφραγίδες υψηλής πίεσης για τρύπες εμβόλου είναι επίσης κρίσιμες. Στα υδραυλικά συστατικά EPS, το υλικό είναι σταθερό και μπορεί να σφραγίσει με ακρίβεια την διάβρωση του υδραυλικού λαδιού και τις μεταβολές της θερμοκρασίας. Στο σύστημα φρένων, για τη διάβρωση του επιπτώσεων υψηλής πίεσης και του υγρού φρένων, η ειδική δομή και ο βελτιστοποιημένος δακτύλιος στεγανοποίησης πάχους εμποδίζουν αυστηρά τη διαρροή και εξασφαλίζουν την ασφάλεια.
Οι σφραγίδες υψηλής πίεσης για τρύπες εμβόλου που παράγουμε έχουν μερικά μοντέλα με λεπτό σχεδιασμό χείλους με καλή αντιστάθμιση και εξαιρετική σφράγιση. Είναι καλά βελτιστοποιημένα για την πίεση του νερού και τα μέσα χαμηλής ιξώδους. Η ειδική δομή είναι ανθεκτική στην υψηλή πίεση και έχει εξαιρετική ποιότητα υλικού. Είναι η καλύτερη επιλογή για το άνοιγμα αποτελεσματικής σφράγισης.
Χαρακτηριστικά προϊόντος:
1. Χαμηλή τριβή, μικρή αντίσταση εκκίνησης, ομαλή κίνηση, ίση δυναμική και στατική τριβή, χωρίς σέρνεται.
2. Μεγάλη διάρκεια ζωής, μπορεί να χρησιμοποιηθεί για σφραγίδες λίπανσης χωρίς λάδι.
3 μπορεί να χρησιμοποιηθεί για τη σφράγιση υψηλής πίεσης, εξαιρετικά υψηλής πίεσης, νερού και άλλων μέσων χαμηλού ιξώδους.
4. Μπορεί να χρησιμοποιηθεί για τη σφράγιση του νερού και άλλων μέσων χαμηλού ιξώδους

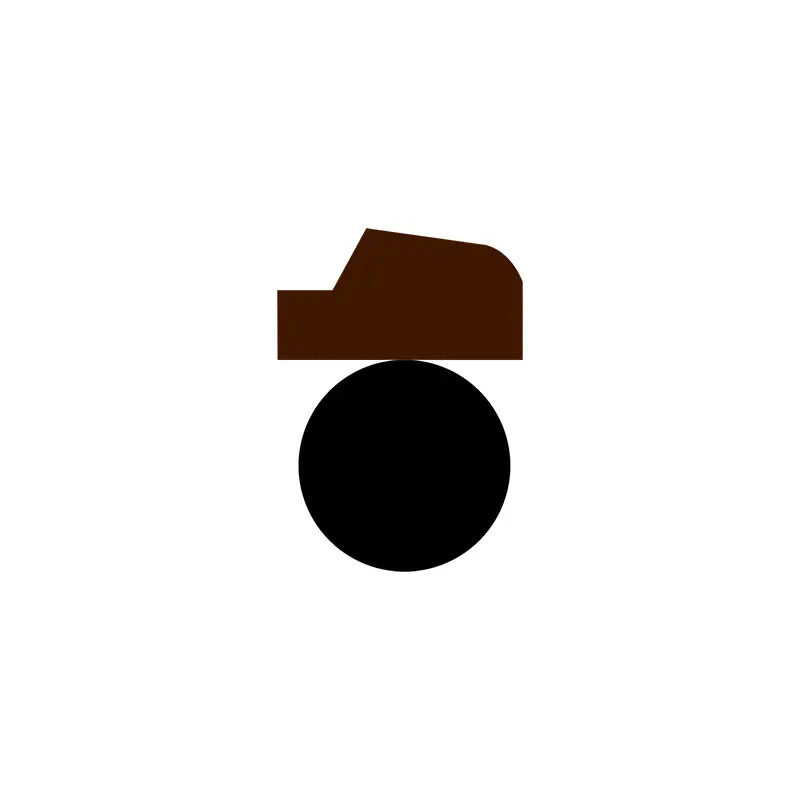

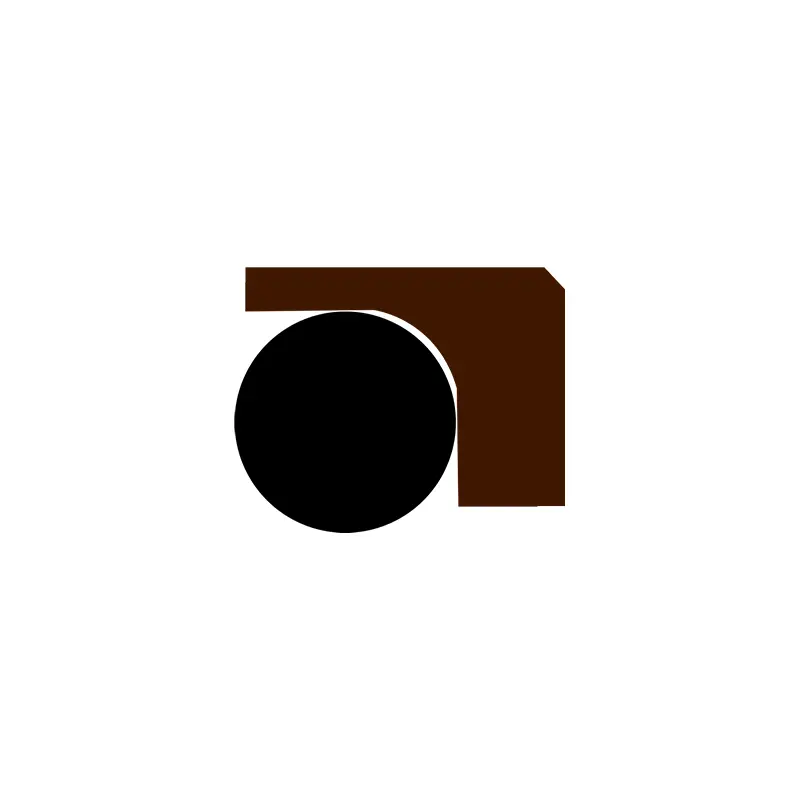

Επιλογή υλικού

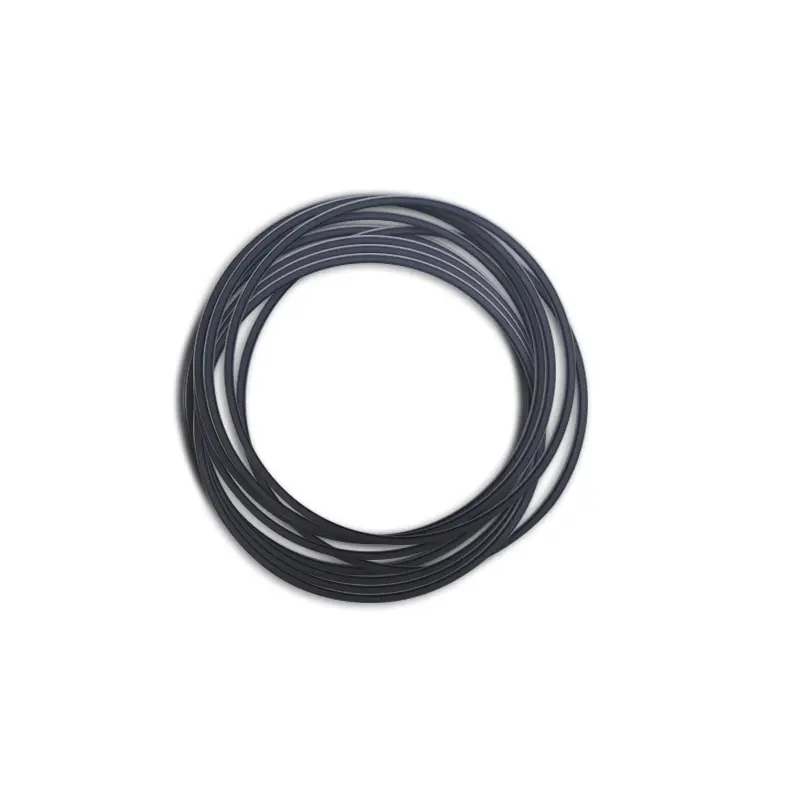

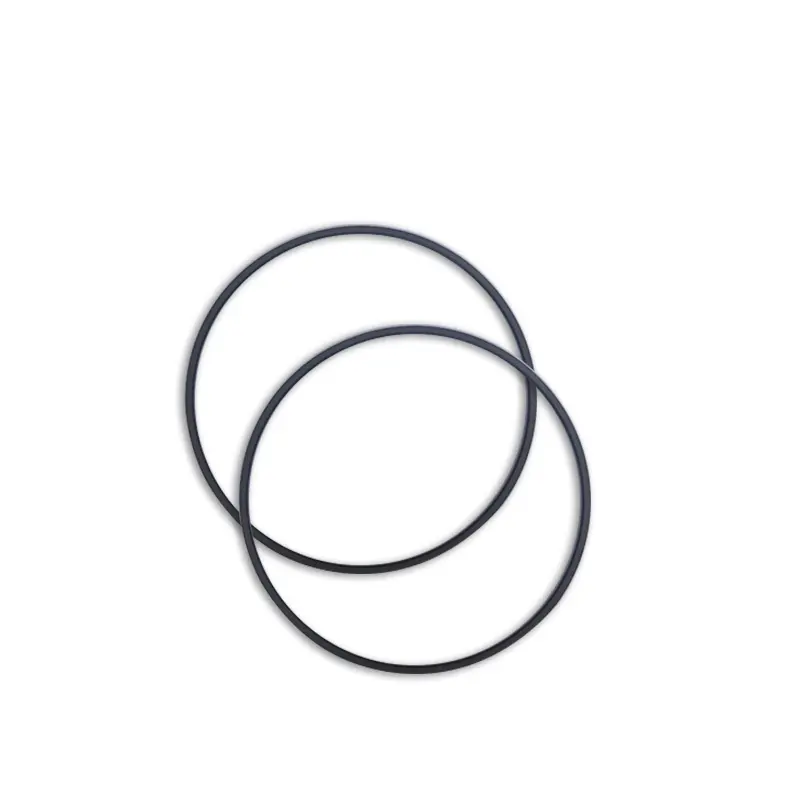

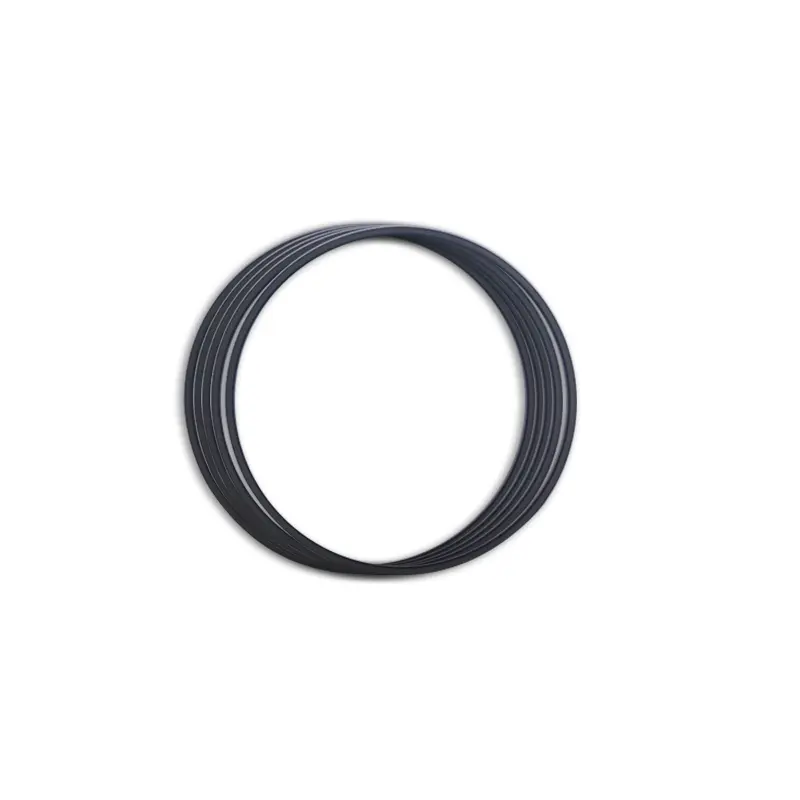

1. Τα υλικά για τους δακτυλίους Ο είναι: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), κλπ.

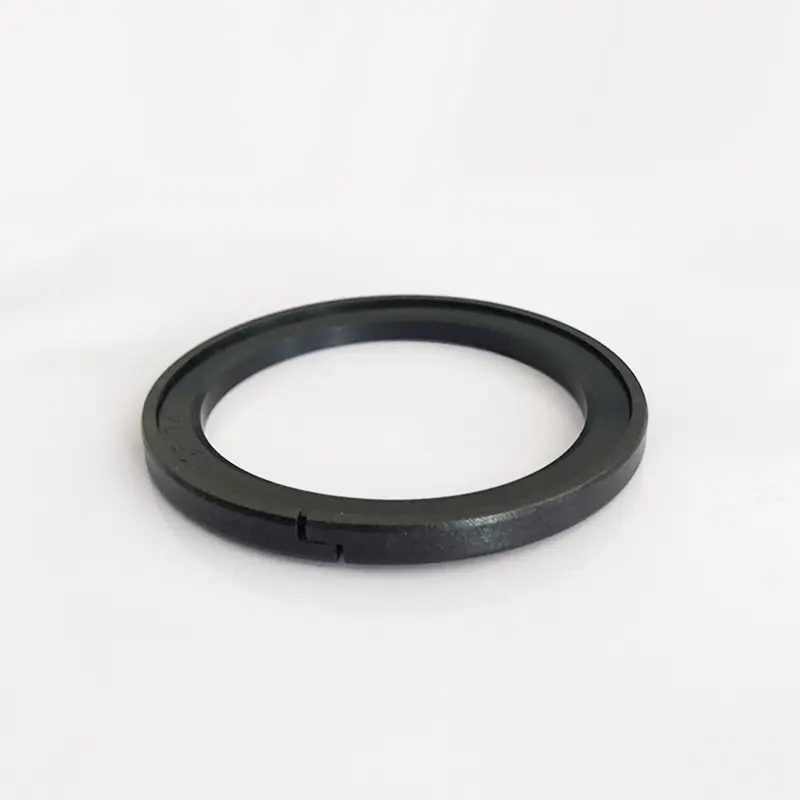

2. Υλικά δακτυλίου στεγανοποίησης: τυπικό υλικό PTFE3, άλλα προαιρετικά υλικά PTFE1, PTFE2, PTFE4, σύνθετα θερμοπλαστικά υλικά.
| Εφαρμοστέες συνθήκες εργασίας των σφραγίδων υψηλής πίεσης για τρύπες εμβόλου (οι οριακές τιμές δεν πρέπει να εμφανίζονται ταυτόχρονα) | |||||
| Προφίλ | Μοντέλο | Πίεση (MPa) |
Θερμοκρασία (℃) | Ταχύτητα (m/s) | Μέσα ενημέρωσης |
 |
RC51/RC52 | ≤70 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC55 | ≤200 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | |||||
 |
RC60 | ≤260 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | |||||
 |
RC61 | ≤60 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | |||||
 |
RC61-Β | ≤60 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | |||||
 |
RC62 | ≤60 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), νερό, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
RC64 | ≤20 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | ≤6 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB), αέριο, κλπ. |
| -20 ~+180 (ταιριάζει με το δακτύλιο Ο-δακτύλων) | |||||
 |
ΕΝΤΑΞΕΙ | ≤50 | -35 ~+110 (ταιριάζει με το δακτύλιο Ο-δακτύλιος) | ≤1 | Υδραυλικό έλαιο με βάση ορυκτά, υγρό επιβραδυντικού φλόγας (HFA/HFB) κ.λπ. |
Παράδειγμα παραγγελίας:
Μοντέλο παραγγελίας RC51-80X70X7.6-PTFE3-R01
Μοντέλο-κύλινδρος διάμετρος x διάμετρος αυλάκωσης x πλάτος αυλάκωσης PTFE3
Μοντέλο παραγγελίας RC53-80X69.6X9.8-PTFE3 -R01
Μοντέλο-κύλινδρος διάμετρος x διάμετρος αυλάκωσης x πλάτος αυλάκωσης PTFE3
Μοντέλο παραγγελίας RC55-80X69.4X10.6-PTFE3-R01
Μοντέλο-κύλινδρος διάμετρος x διάμετρος αυλάκωσης x πλάτος αυλάκωσης PTFE3
Μοντέλο παραγγελίας RC56-80X70X9.2-PTFE3 -R01
Μοντέλο-κύλινδρος διάμετρος x διάμετρος αυλάκωσης x πλάτος αυλάκωσης PTFE3
Μοντέλο παραγγελίας OK-80x59x8 Διάμετρος κυλίνδρου x διάμετρος αυλάκωσης x πλάτος αυλάκωσης

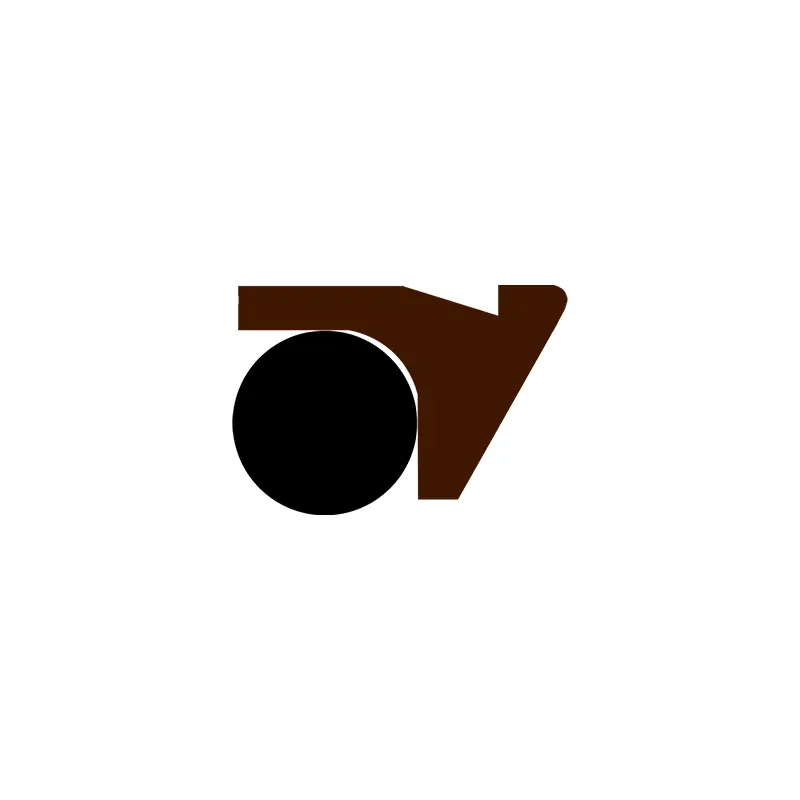

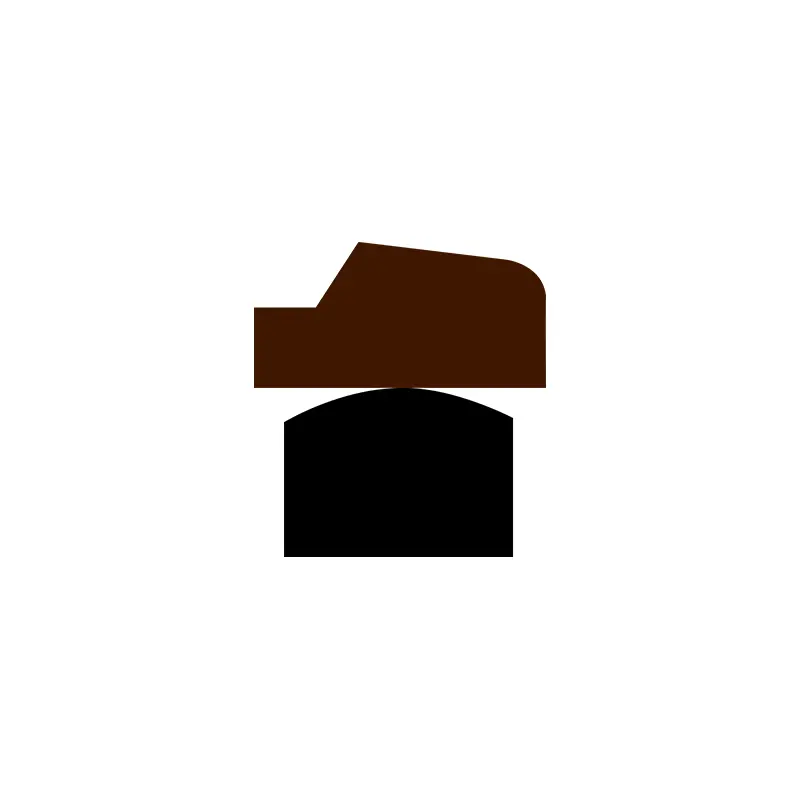

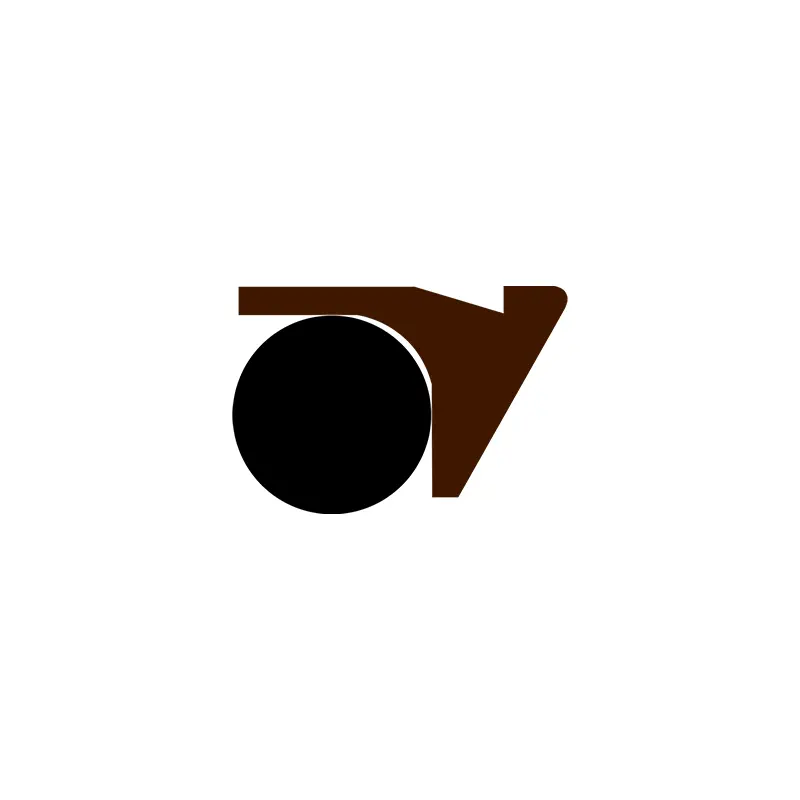

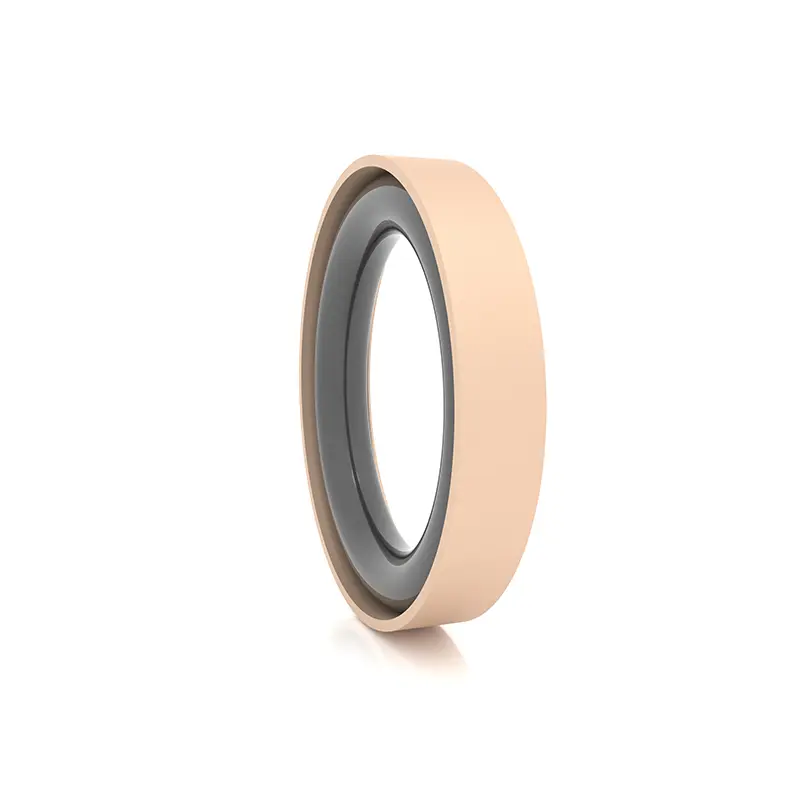

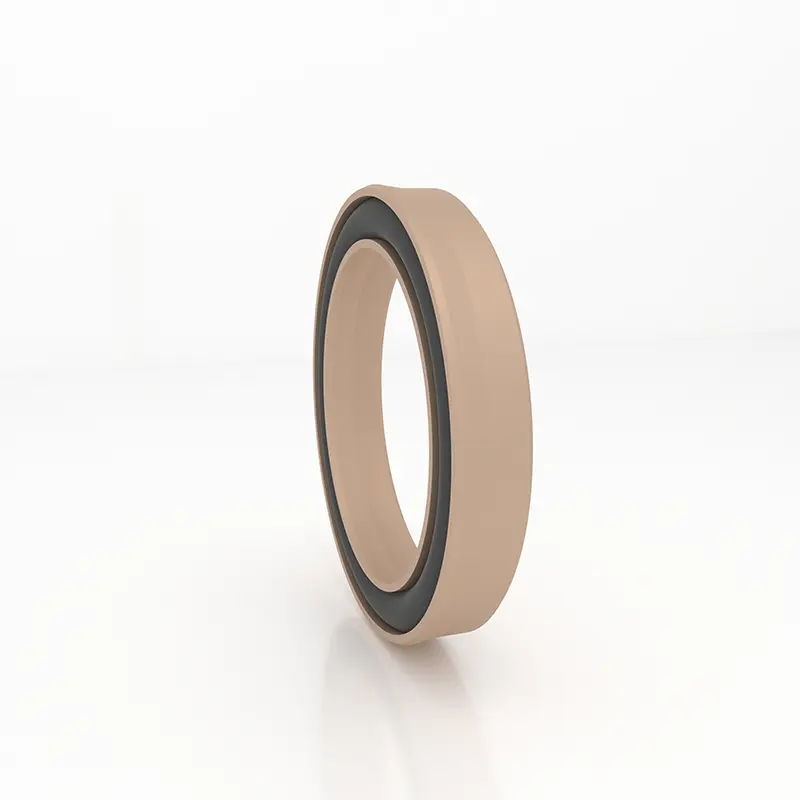

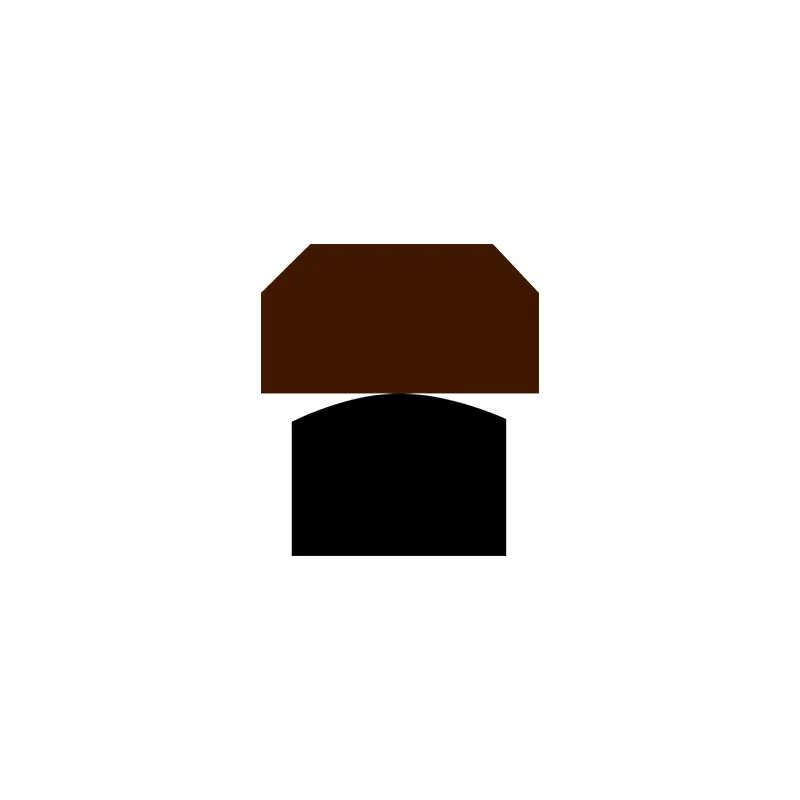

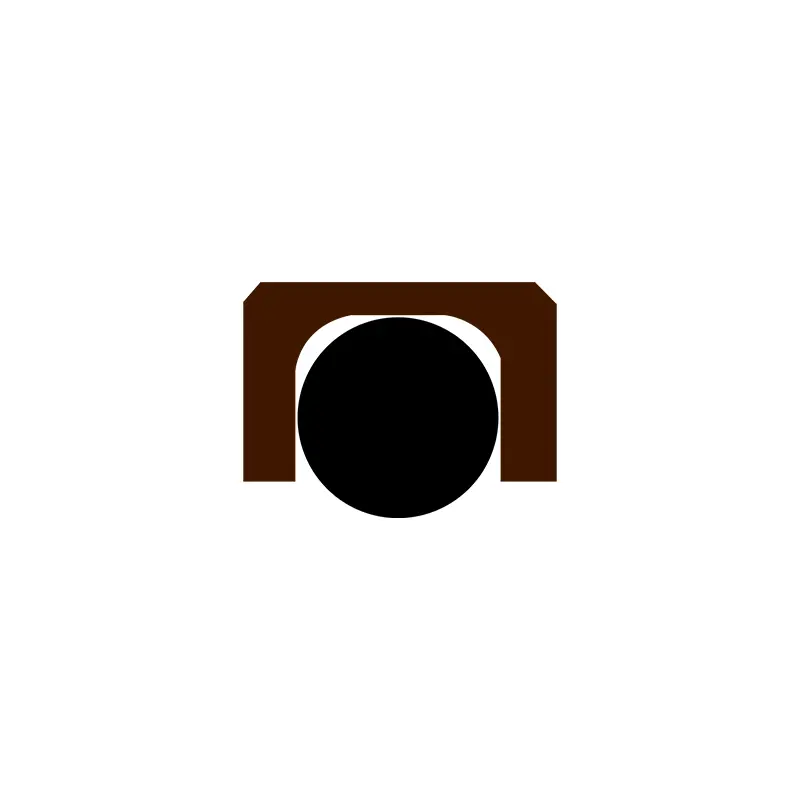

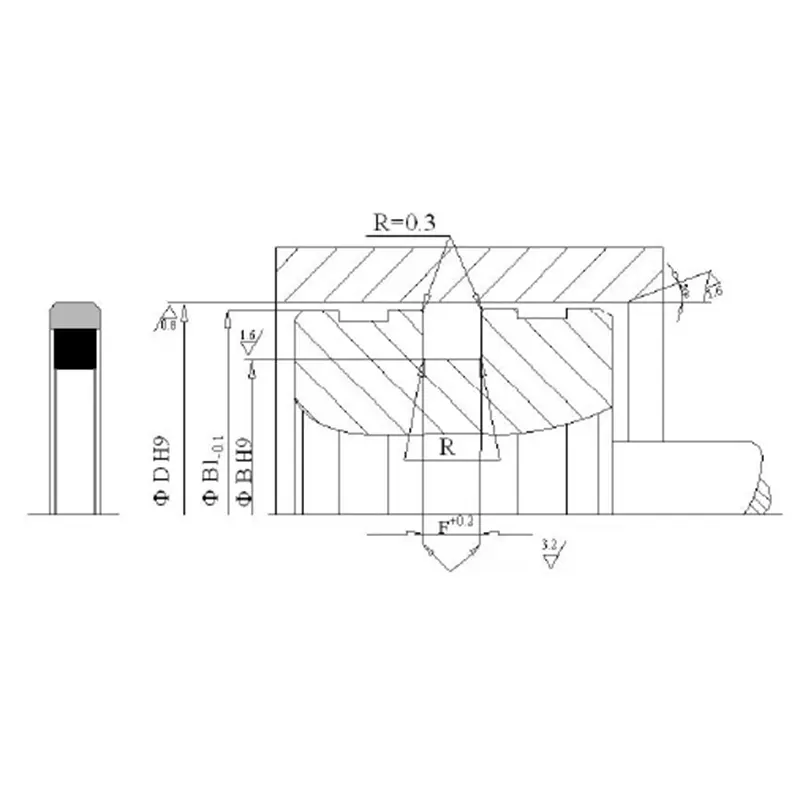

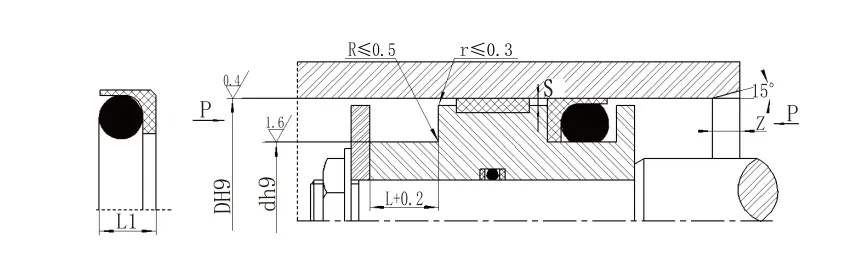

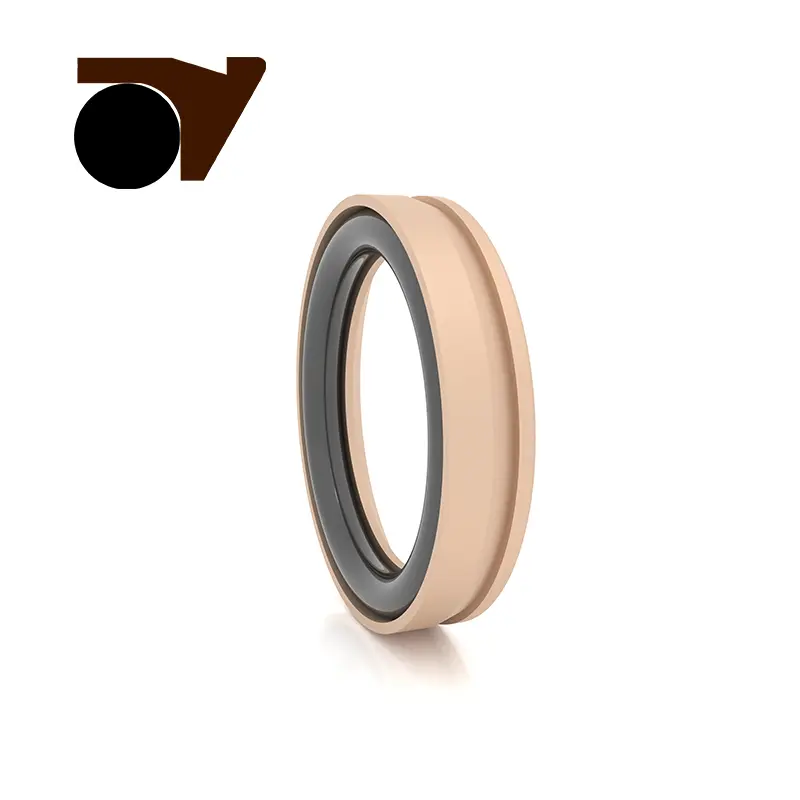

Προδιαγραφές

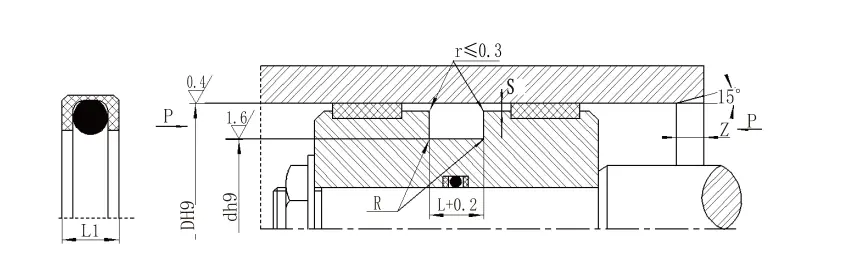

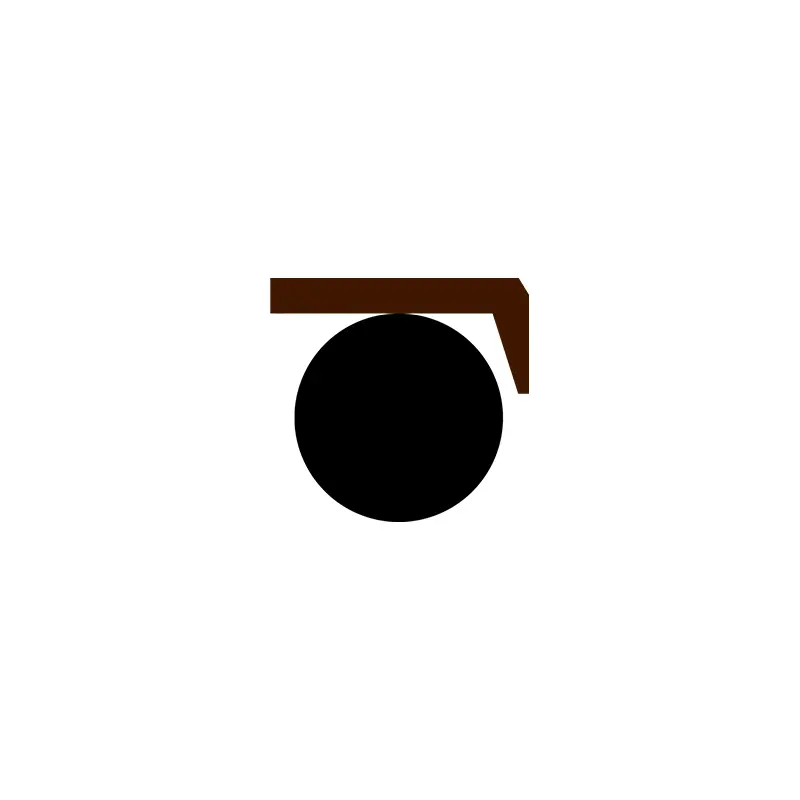

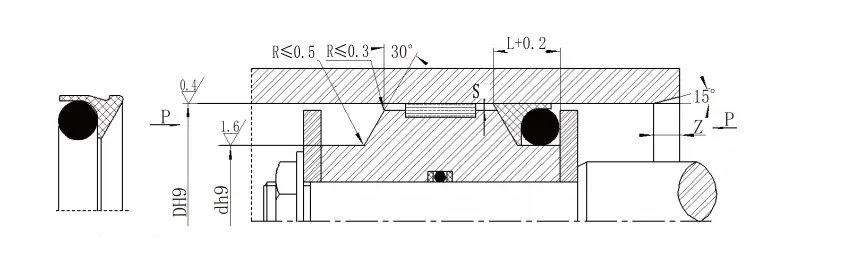

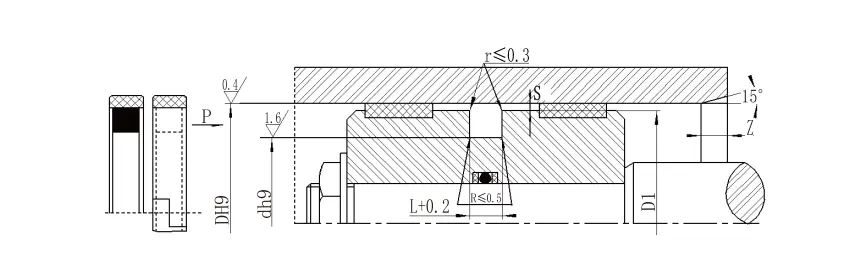

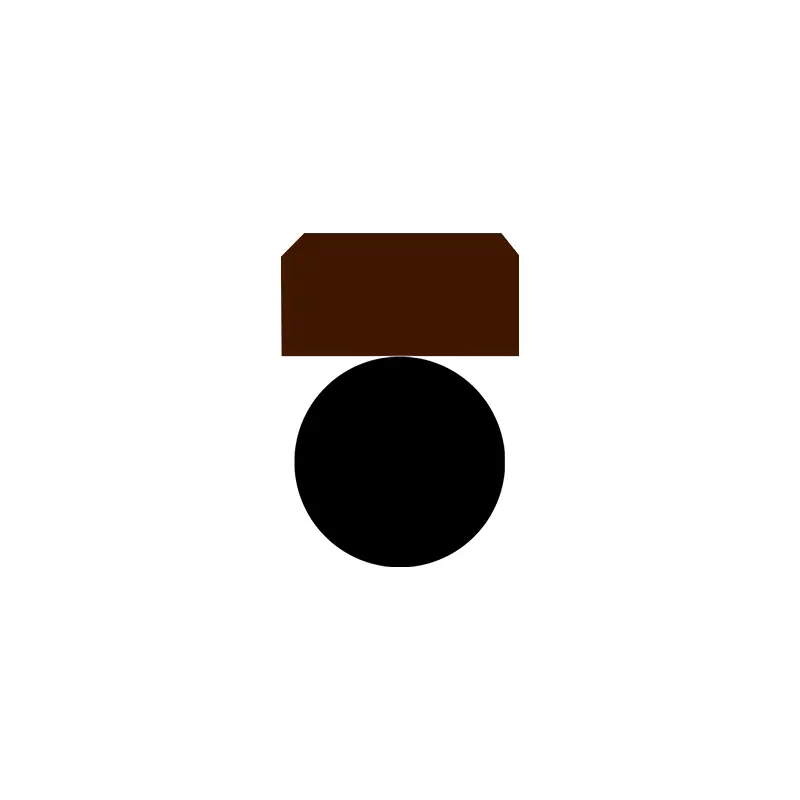

Πίνακας παραμέτρων προδιαγραφών RC51 (οποιεσδήποτε προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες)| Τυπικός τύπος DH9 RC51 |
Ελαφρύ φορτίο DH9 RC51-Q |
Βαρύ φορτίο DH9 RC51-Z |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Ύψος σφράγισης L1 | Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός |
Διάμετρο σύρματος δακτυλίου O d0 |
|
| <20MPa | <40MPa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-133.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Σημείωση: 1. Είναι ευκολότερο να εγκατασταθεί σε κλειστές αυλακώσεις> 30mm χρησιμοποιώντας τη σειρά φωτός φορτίου. | |||||||||
| 2. Συμβουλευτείτε την εταιρεία μας για εγκατάσταση κλειστού αυλής. | |||||||||
| 3. Για πίεση> 40MPa, η περιοχή ρίζας της σφραγίδας χρησιμοποιεί ανοχή H8/F8 FIT. | |||||||||
| Οι προδιαγραφές RC52 (αντιστοίχιση O-Ring GB1235) (τυχόν προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες) | ||||||
| Διάφραγμα Δ Η9 |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Ύψος σφραγίδας L1 |
Ακτινική κάθαρση Sμέγιστος |
Λοξότμηση Zεορτασμός |
Διάμετρο σύρματος δακτυλίου O d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Παράδειγμα παραγγελίας RC52-80x69.2x8.2-PTFE3-R01 | ||||||
| Μοντέλο-κύλινδρος διάμετρος x διάμετρος αυλάκωσης x πλάτος αυλάκω | ||||||

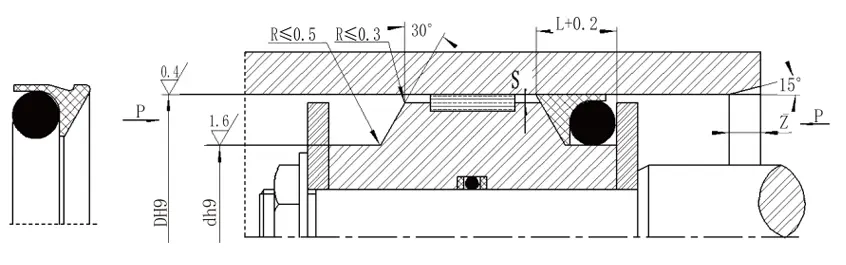

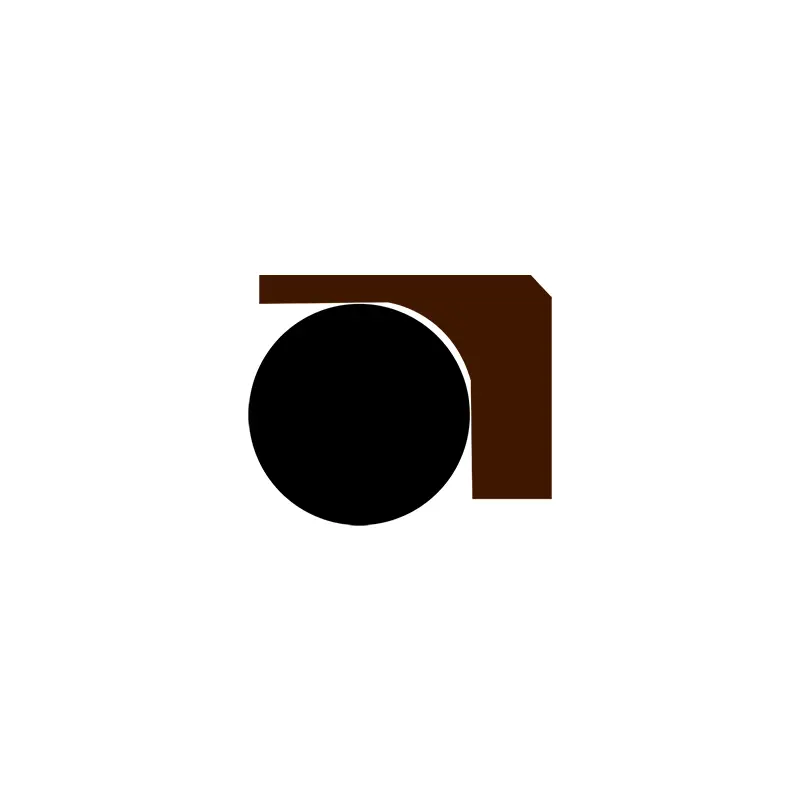

| Οι προδιαγραφές RC53 (οποιεσδήποτε προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες) | ||||||
| Διάφραγμα Δ Η9 |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός |
Διάμετρο σύρματος δακτυλίου O dO |
|
| <40MPa | <60MPa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Προδιαγραφές RC54 (αντιστοιχία O-Ring GB1235) (Οποιεσδήποτε προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες) | ||||||
| Διάφραγμα Δ Η9 | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής μεγάλο+0.2 | Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός | Διάμετρο σύρματος δακτυλίου O ρεO | |
| <40MPa | <60MPa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| ΣΗΜΕΙΩΣΗ: Για πίεση> 60MPa, η περιοχή ρίζας σφραγίδας χρησιμοποιεί ανοχή H8/F8 FIT και η εξαιρετικά υψηλή σφραγίδα πίεσης SMAX <0,05. | ||||||
| Διάφραγμα Δ Η9 | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής μεγάλο+0.2 | Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός | Διάμετρο σύρματος δακτυλίου O ρεO | |
| <40MPa | <60MPa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| ΣΗΜΕΙΩΣΗ: Για πίεση> 60MPa, η περιοχή ρίζας σφραγίδας χρησιμοποιεί ανοχή H8/F8 FIT και η εξαιρετικά υψηλή σφραγίδα πίεσης SMAX <0,05. | ||||||
| Οι προδιαγραφές RC56 (οποιεσδήποτε προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες) | ||||||||||
| Τυπικός τύπος DH9 RC56 |
Ελαφρύ φορτίο DH9 RC56-Q |
Βαρύ φορτίο DH9 RC56-Z |
Διάμετρος αυλάκι Δ Η9 |
Πλάτος αυλής L+0.2 |
Ύψος σφράγισης L1 | Στρογγυλεμένες γωνίες Rμέγιστος |
Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός |
Διάμετρος σύρματος δακτυλίου O DO | |
| <20MPa | <40MPa | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-133.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| ΣΗΜΕΙΩΣΗ: 1 Για πιέσεις> 60MPa, η περιοχή ρίζας σφραγίδας χρησιμοποιεί ανοχή αντιστοίχισης H8/F8 και η σφραγίδα SMAX με εξαιρετικά υψηλή πίεση <0,05. 2. Για διαμέτρους κυλίνδρου> 30mm, μπορεί να εγκατασταθεί σε κλειστές αυλακώσεις. Συμβουλευτείτε την εταιρεία μας. | ||||||||||
| Προδιαγραφές RC57 (αντιστοιχία O-Ring GB1235) (Οποιεσδήποτε προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες) | ||||||||
| Διάφραγμα Δ Η9 | Διάμετρος αυλάκι Δ Η9 | Πλάτος αυλής μεγάλο+0.2 | Ύψος σφραγίδας L1 | Στρογγυλές γωνίες Rμέγιστος | Ακτινική κάθαρση sμέγιστος | Λοξότμηση Zεορτασμός | Διάμετρο σύρματος δακτυλίου O ρεO | |
| <20MPa | <40MPa | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Παράδειγμα παραγγελίας RC57-80x69.2x9.8-PTFE3-R01 | ||||||||
| Διαμέτρου διαμέτρου μοντέλου x Διάμετρος αυλάκωσης x Πλάτος αυλάκω | ||||||||
