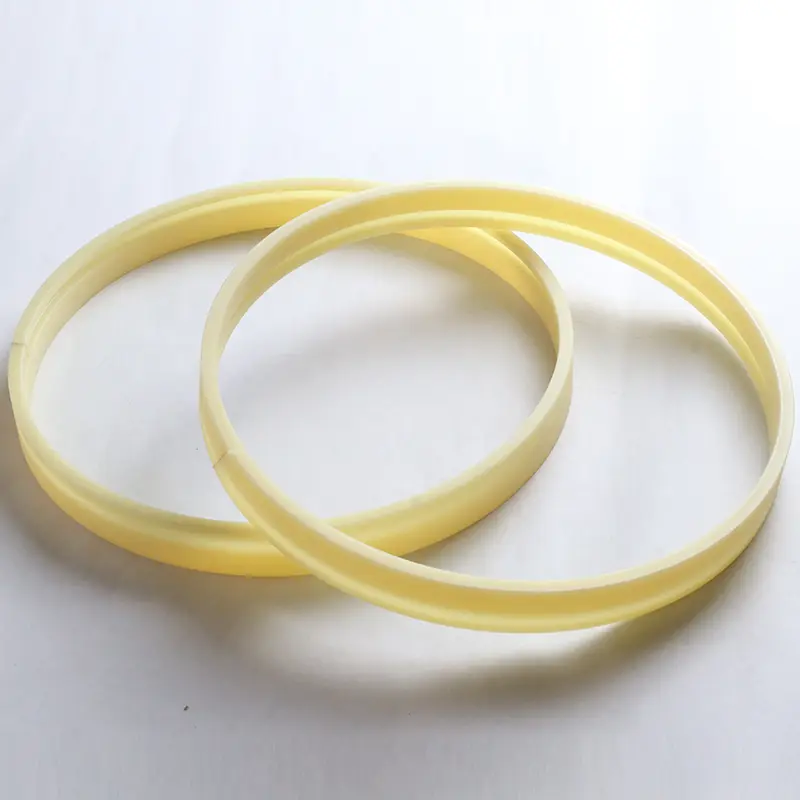

Το στοιχείο οδηγού σφράγισης υψηλής πίεσης έχει μια πλούσια ποικιλία τύπων.

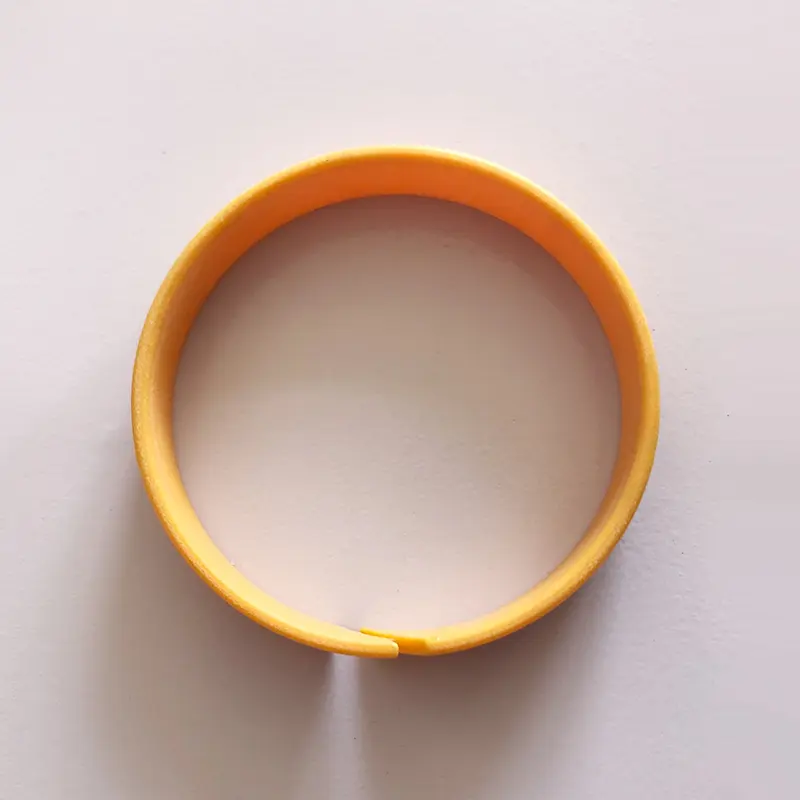

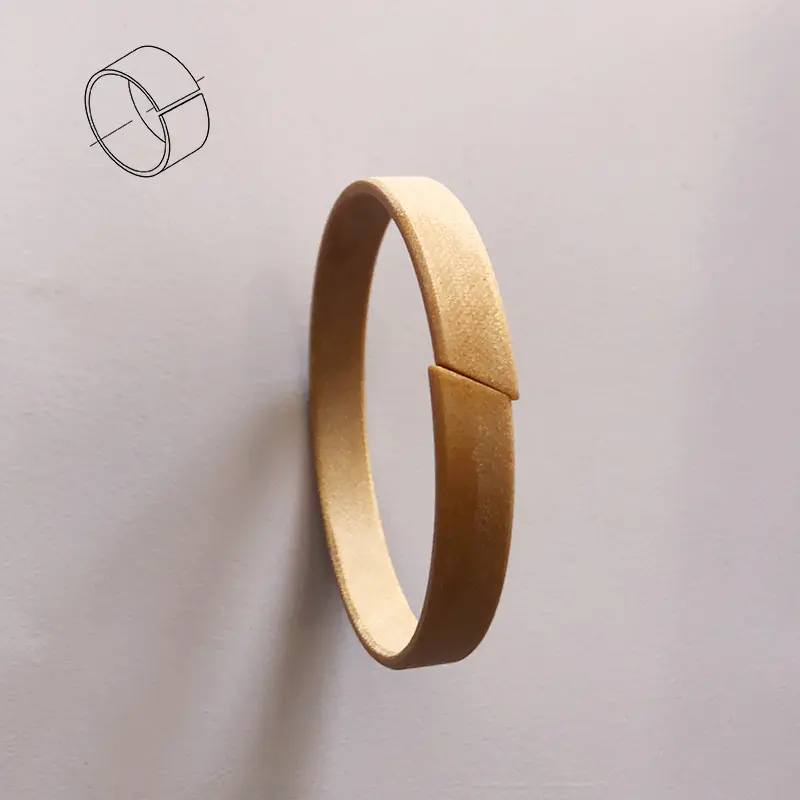

Ο δακτύλιος υποστήριξης είναι ένα σημαντικό βασικό συστατικό του υδραυλικού κυλίνδρου. Το Ruichen Seal έχει αναπτύξει επιτυχώς δακτυλιοειδή φαινολική υποστήριξη ενισχυμένου υφάσματος (ζώνη) για να συμμορφωθεί με την ανάπτυξη του διεθνούς συρόμενου δακτυλίου συνδυασμένης σφραγίδας και της μαλακής δομής στήριξης. Μετά από χρόνια πρακτικής, η ποιότητα υπερβαίνει εκείνη των παρόμοιων ξένων προϊόντων και έχει δεχθεί καλά από τους χρήστες. Ο πίνακας απόδοσης μπορεί να χρησιμοποιηθεί για αναφορά.

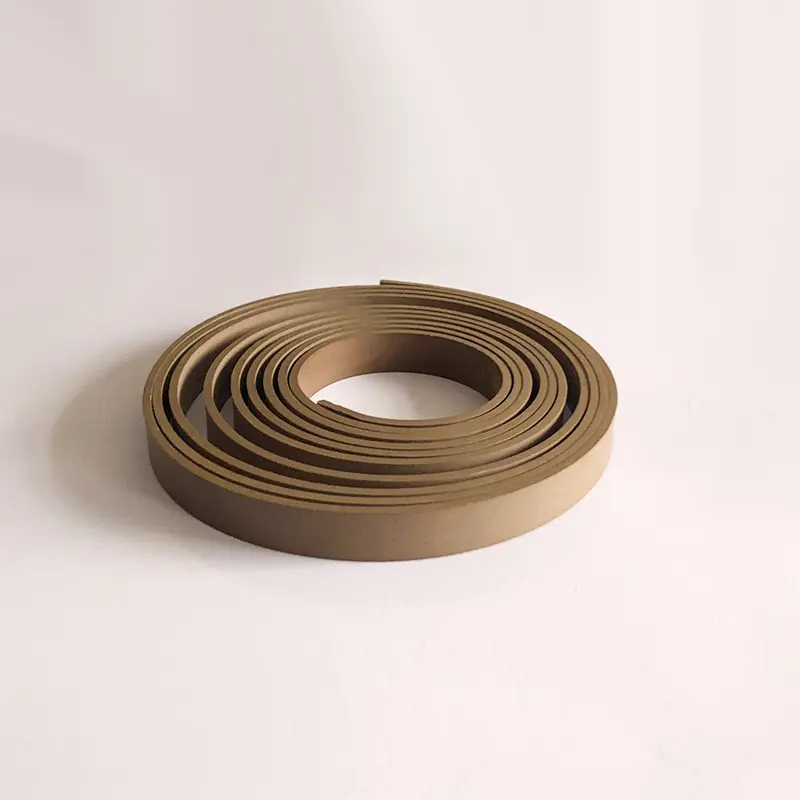

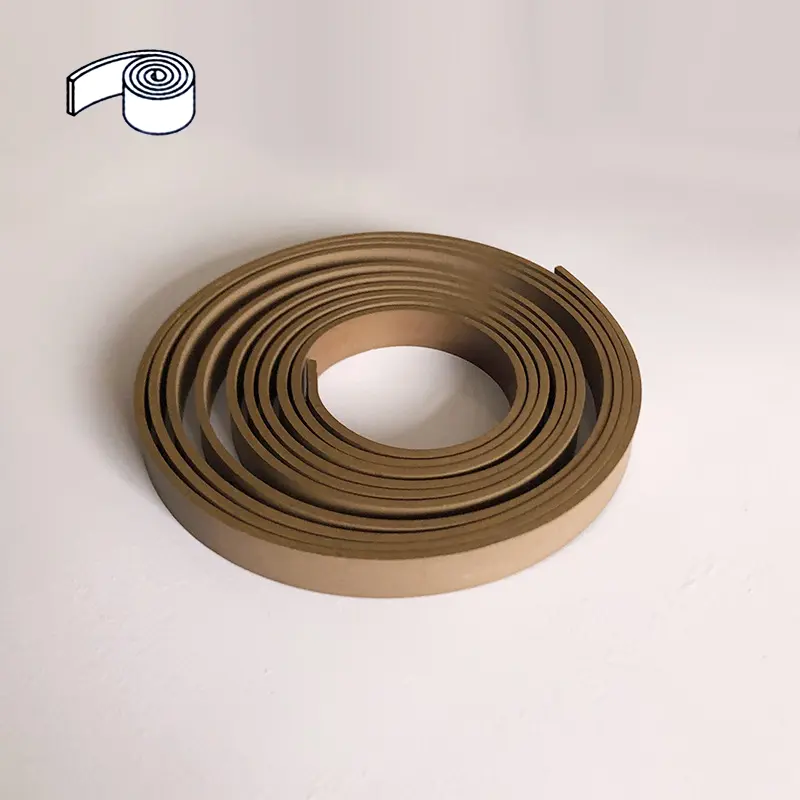

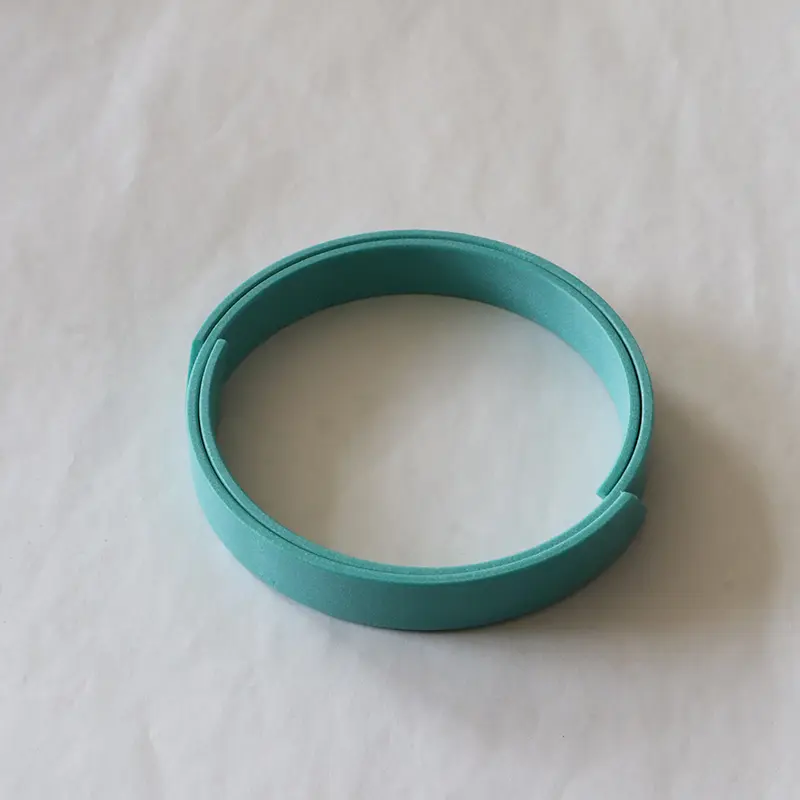

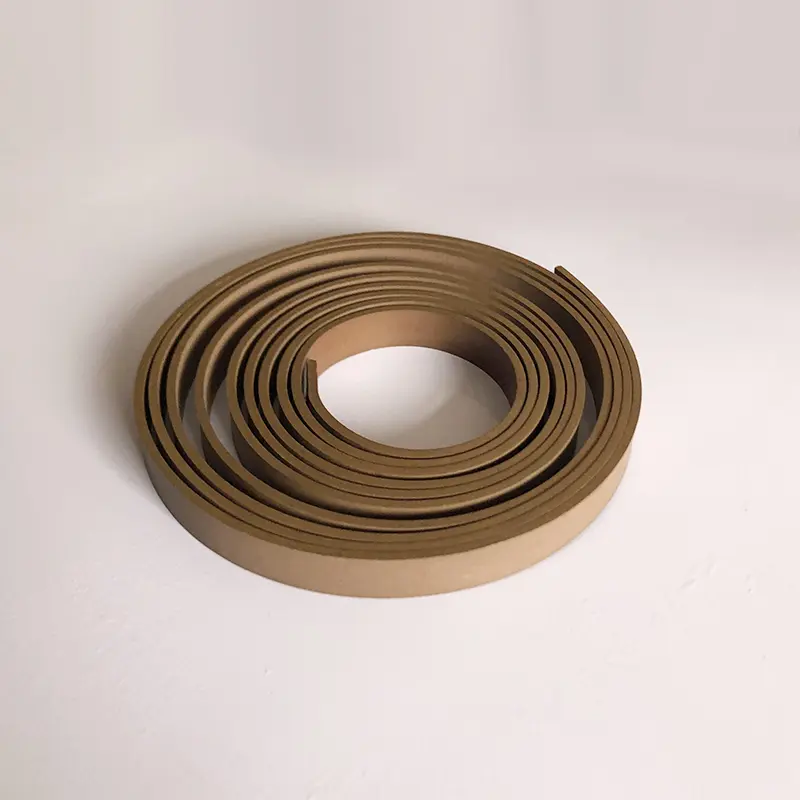

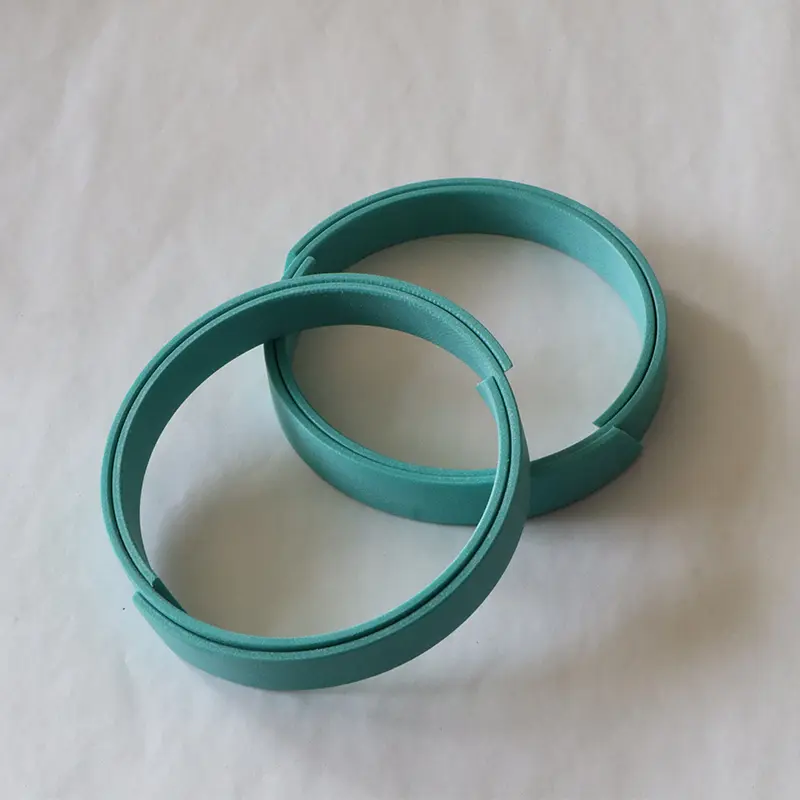

Από την άποψη του ιμάντα καθοδήγησης, ο ιμάντας ενισχυμένου πολυτετρααιθυλένης RC1081 προσθέτει σκόνη χάλκινης σκόνης σε PTFE κ.λπ., με υψηλή φόρτωση, χαμηλή φθορά, χαμηλή τριβή και χωρίς περιοριστικά χαρακτηριστικά. Το RC1082 ενισχυμένο με πανί φαινολικής ζώνης οδηγού υιοθετεί το φαινολικό ενισχυμένο υλικό και η χωρητικότητα που φέρει ακτινική φορτίο είναι καλύτερη από αυτή της ζώνης Guide PTFE. Και οι δύο παρέχονται σε κυλίνδρους, τα οποία είναι εύκολο να κοπούν και να εγκατασταθούν, και μπορούν να αποφύγουν την επαφή μετάλλων. Οι δακτύλιοι οδηγών RCS και RCT χρησιμοποιούνται για ράβδο εμβόλου και έμβολο αντίστοιχα.
Οι δακτύλιοι ανθεκτικοί στη φθορά έχουν τη λειτουργία της καθοδήγησης του εμβόλου ή της ράβδου εμβόλου στον υδραυλικό κύλινδρο και της απορροφητικής ακτινικής δύναμης, η οποία μπορεί να αποτρέψει την επαφή μετάλλων. Σε σύγκριση με τους δακτυλίους φθοράς μετάλλων, οι μη μεταλλικοί δακτύλιοι φθοράς έχουν τα πλεονεκτήματα της αντοχής στη φθορά, την αποφυγή της επαφής μετάλλων, την καταστολή των κραδασμών, την μεγαλύτερη ακτινική κάθαρση, τις απλές αυλακώσεις και την εύκολη εγκατάσταση και το χαμηλό κόστος συντήρησης. Χρησιμοποιούνται ευρέως. Μεταξύ αυτών, οι δακτύλιοι φαινολικών και PTFE οδηγών που ενισχύονται με ύφασμα και PTFE διατίθενται σε τύπους κοπής και έτοιμου προς χρήση.
Όσον αφορά τα μανίκια οδηγών, το GFAI χρησιμοποιείται για ράβδους εμβόλου, με λειτουργίες υποστήριξης, καθοδήγησης και σκόνης. Το GFI χρησιμοποιείται επίσης για ράβδους εμβόλου, παίζοντας έναν ρόλο υποστήριξης και καθοδήγησης. Το GFA χρησιμοποιείται για έμβολα, παρέχοντας υποστήριξη και καθοδήγηση. Αυτά τα προϊόντα βοηθούν τους υδραυλικούς κυλίνδρους να λειτουργούν σταθερά σε όλες τις πτυχές.
Χαρακτηριστικά και εφαρμογές προϊόντος:

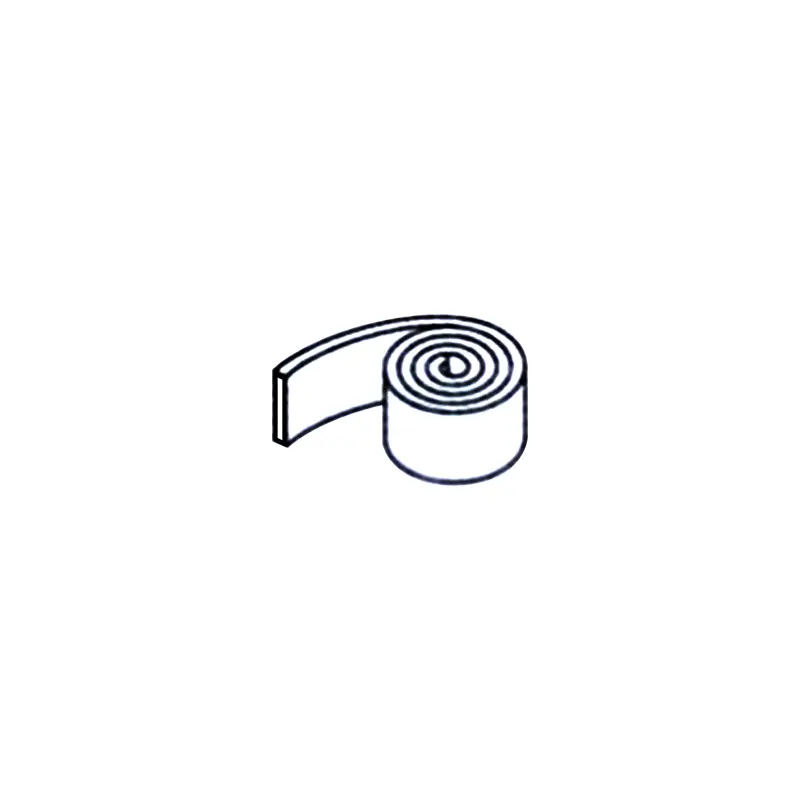

Παράδειγμα παραγγελίας:

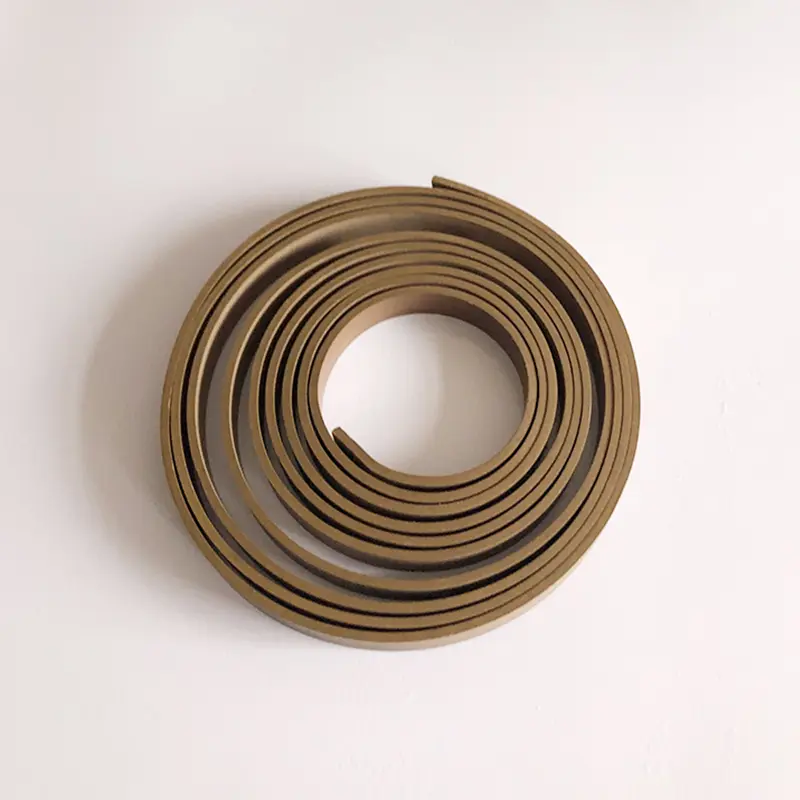

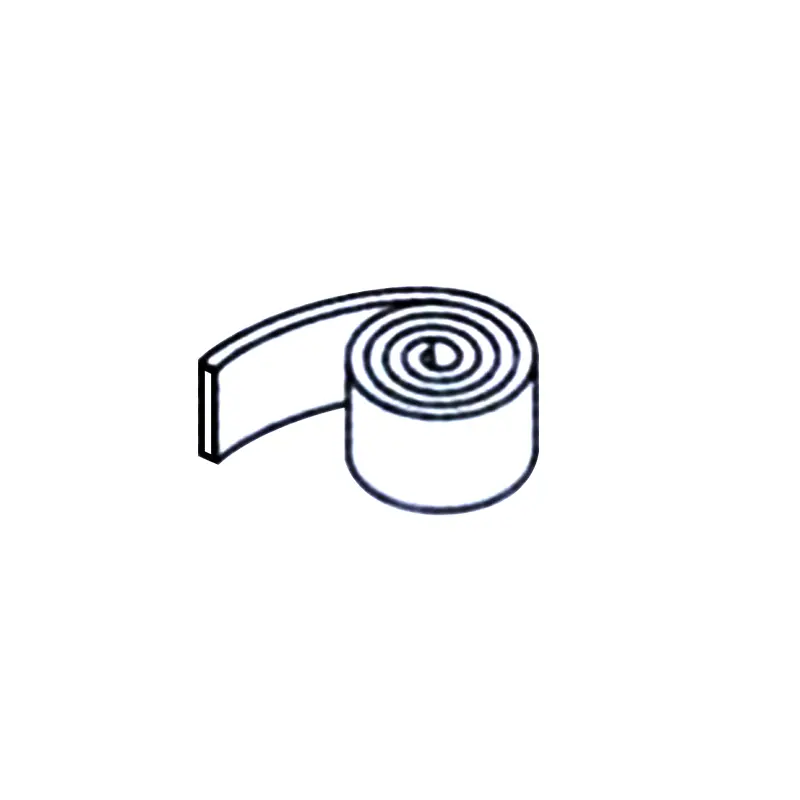

ΠΑΡΑΓΓΕΛΙΑ ΠΑΡΑΓΓΕΛΙΑ ΠΑΡΑΓΓΕΛΙΑ ΠΑΡΑΔΕΙΓΜΑ RC1081-9.7x2.5

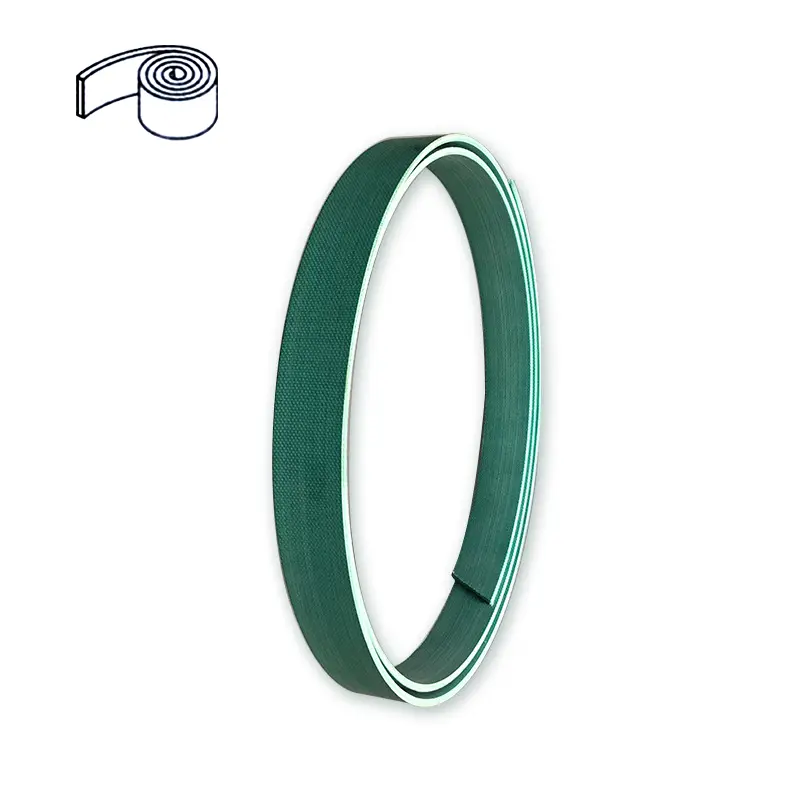

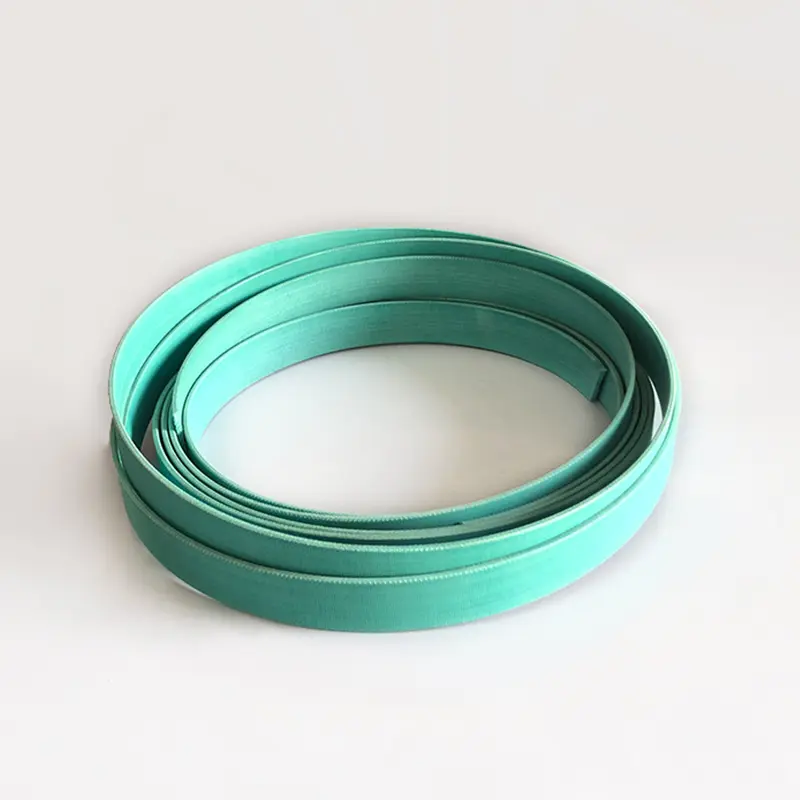

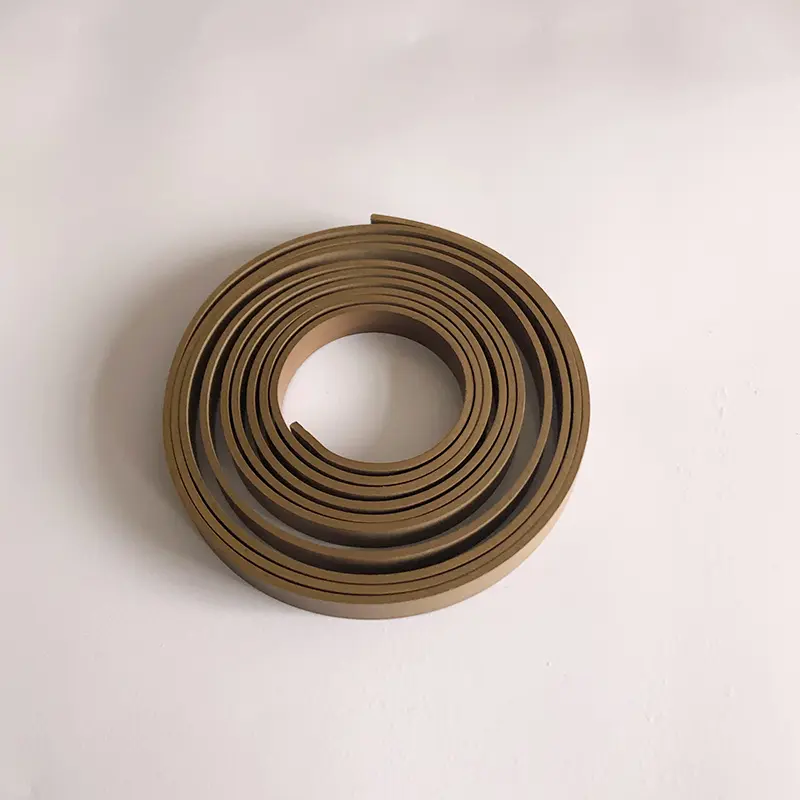

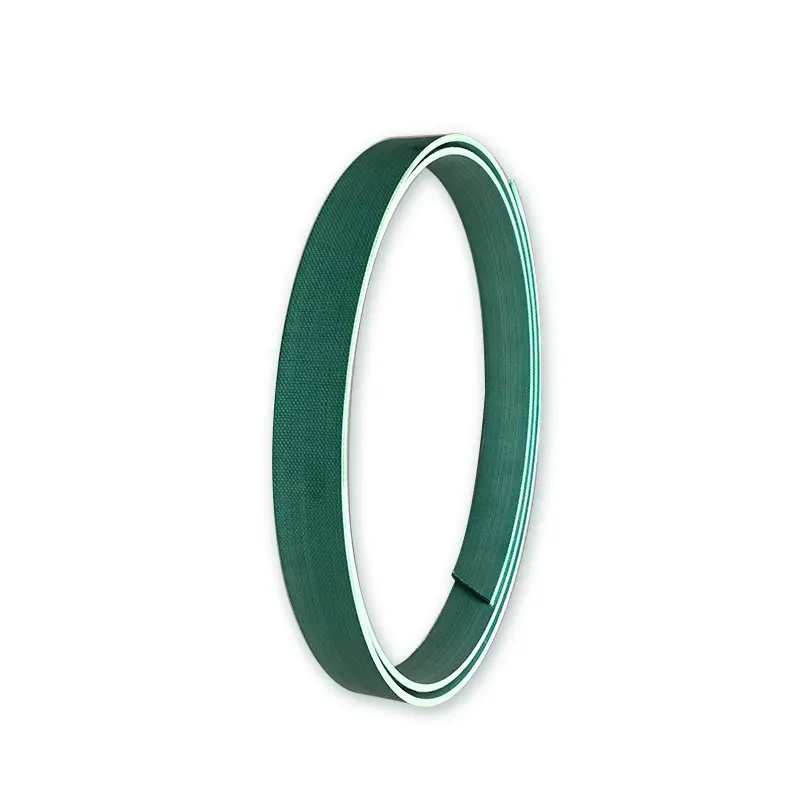

Φαινολική ταινία Οδηγός Παραγγελίας Παράδειγμα RC1082-9.7x2.5

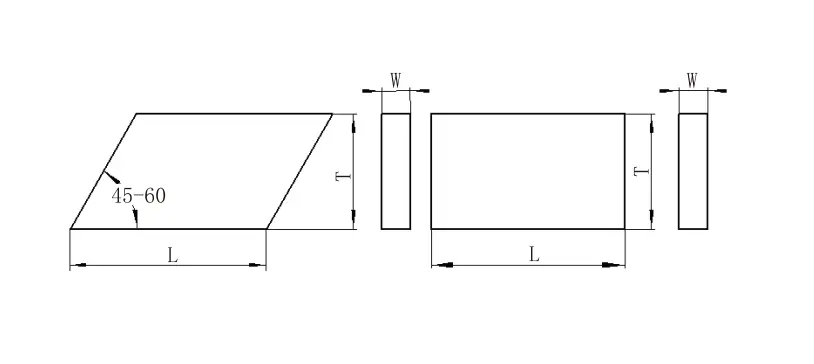

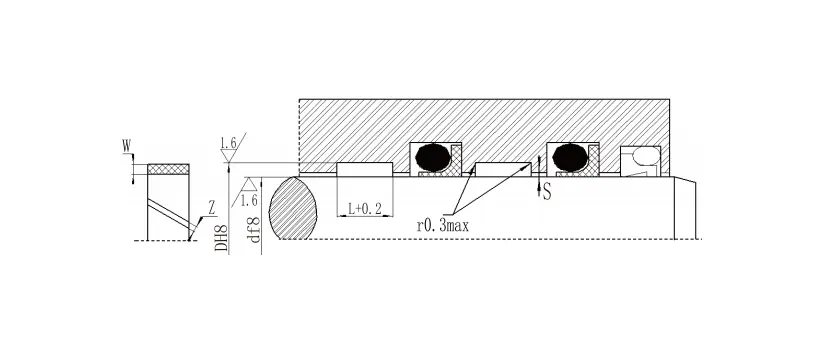

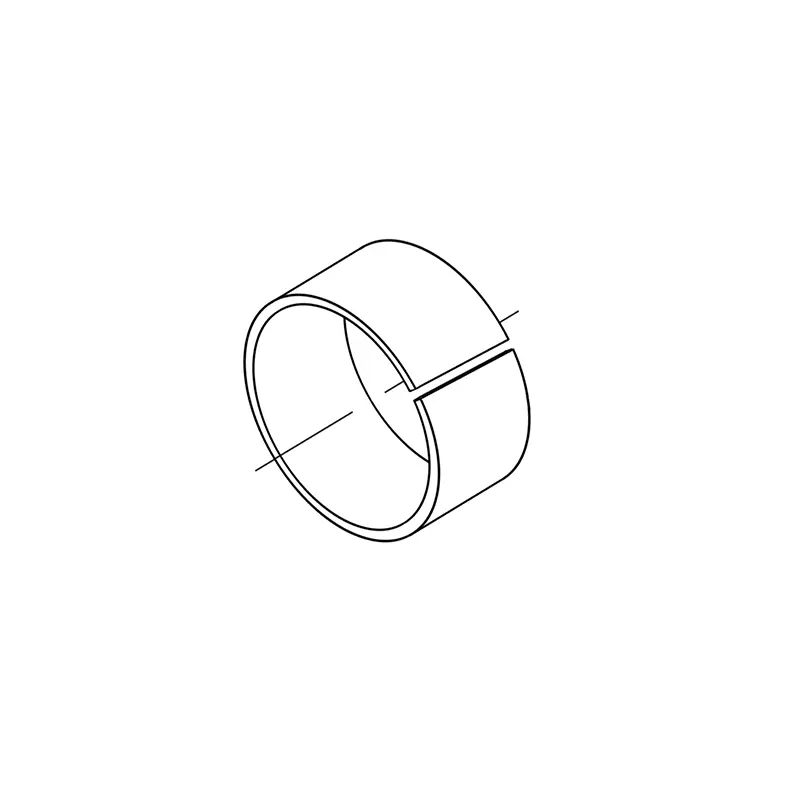

Υπολογισμός μήκους κοπής
Για τον άξονα: L = 3.1 (D+W) για οπή: L = 3.1 (D-W)
L --- Δαχτυλίδι μήκους d --- Διάμετρος άξονα d --- Διάμετρος οπών W --- Πάχος δακτυλίου z ---

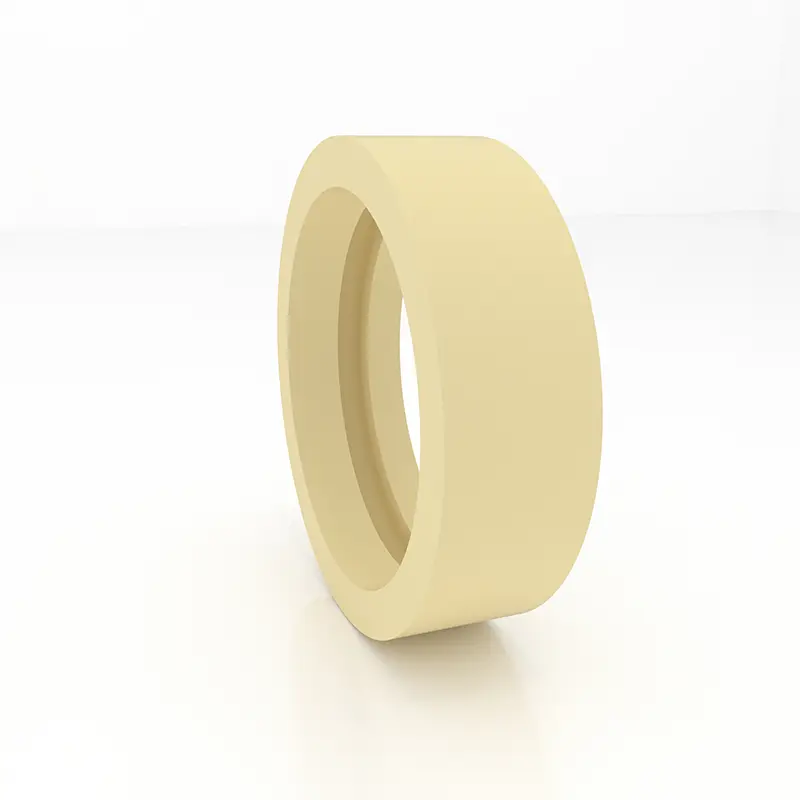

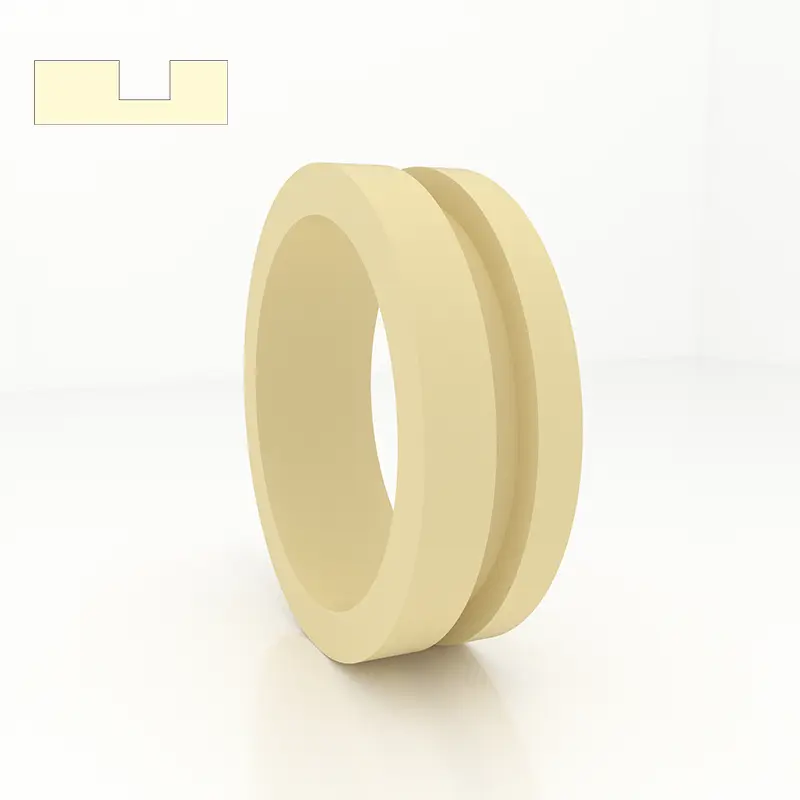

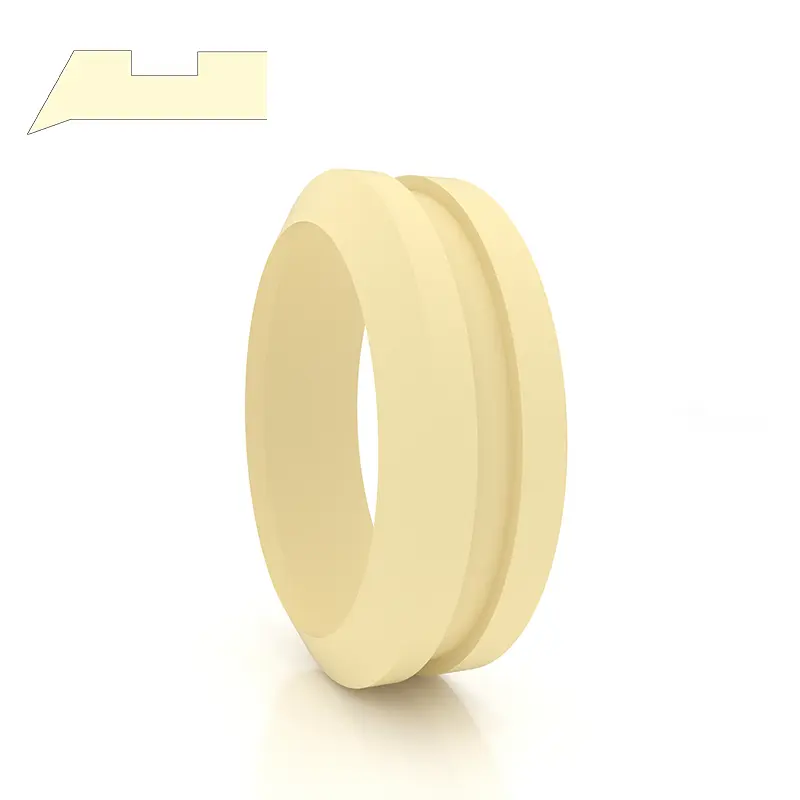

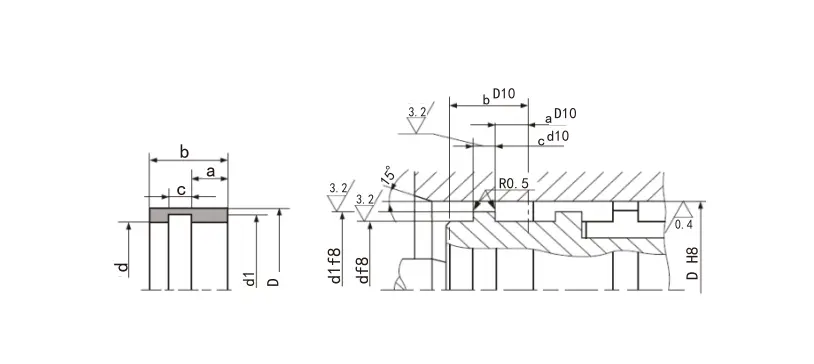

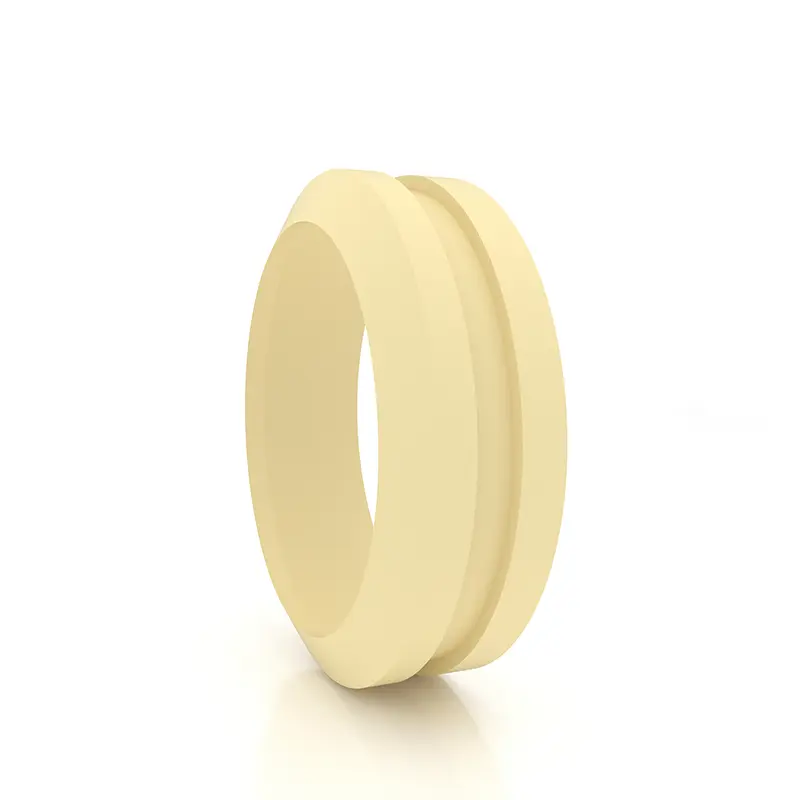

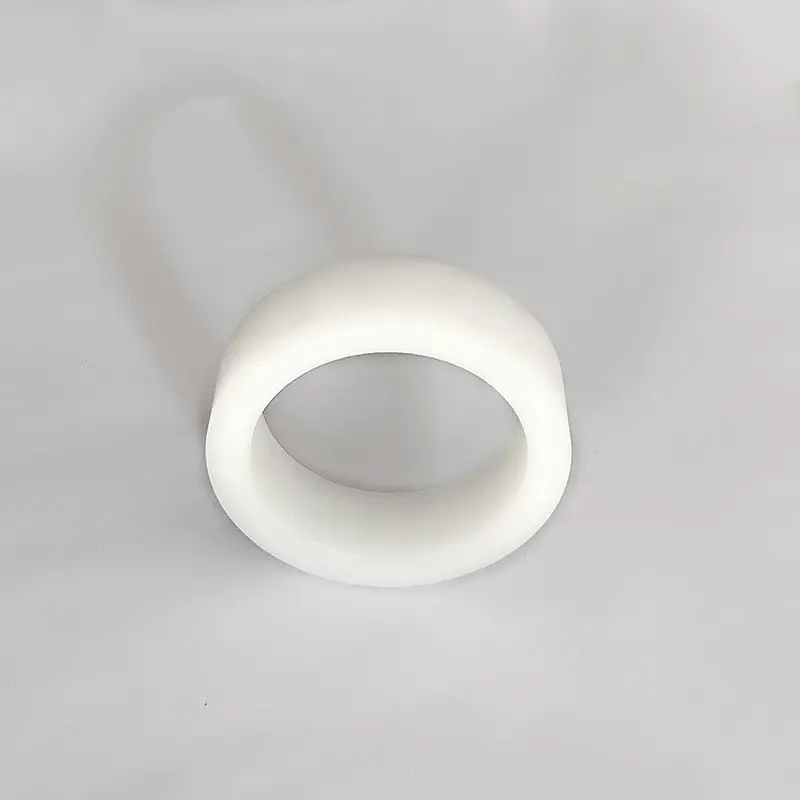

Οδηγός μανίκι GFAI
1. Απόδοση και χρήση: Οδηγός Sleeve GFAI είναι ένα μανίκι οδηγού για τη ράβδο του εμβόλου, το οποίο υποστηρίζει και καθοδηγεί τη ράβδο εμβόλου και έχει λειτουργική λειτουργία.
2. Υλικό: νάιλον ΡΑ, πολυοξυμεθυλένιο POM και πολυτετραφθοροαιθυλένιο PTFE.
3. Συνθήκες εργασίας: Θερμοκρασία εργασίας: -55 ～+225 ℃ (χρησιμοποιείται PTFE πάνω από 120 ℃).
4. Σχεδιασμός Πρότυπο: Κατά το σχεδιασμό και την επιλογή, ανατρέξτε στη σειρά FAI της εταιρείας πείνας.
5. Μέθοδος σήμανσης και παραγγελίας: Οδηγός Sleeve GFAI επισημαίνεται με αριθμό παραγγελίας, Παράδειγμα: GFAI-0600PTFE

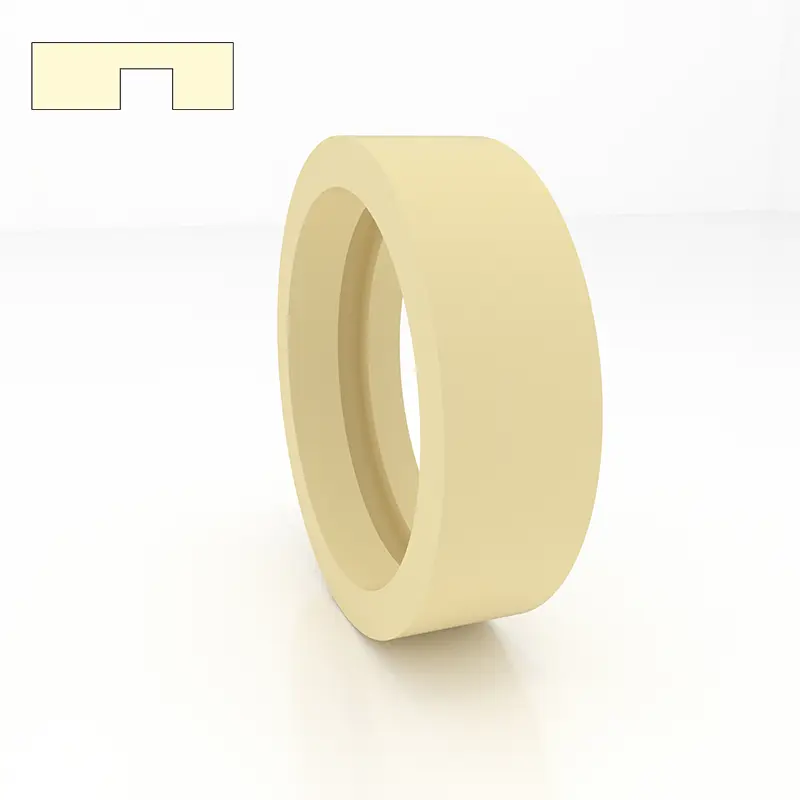

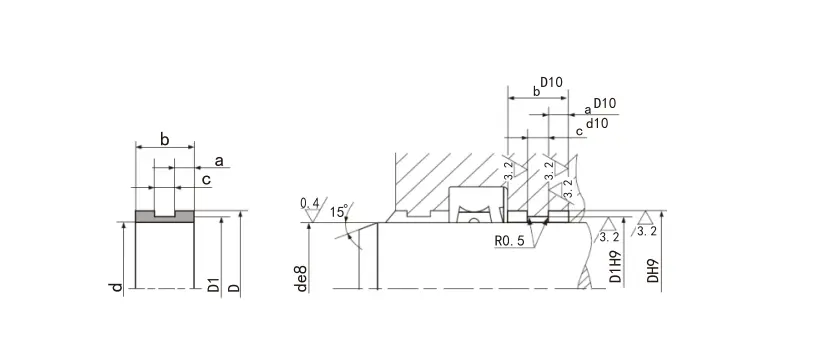

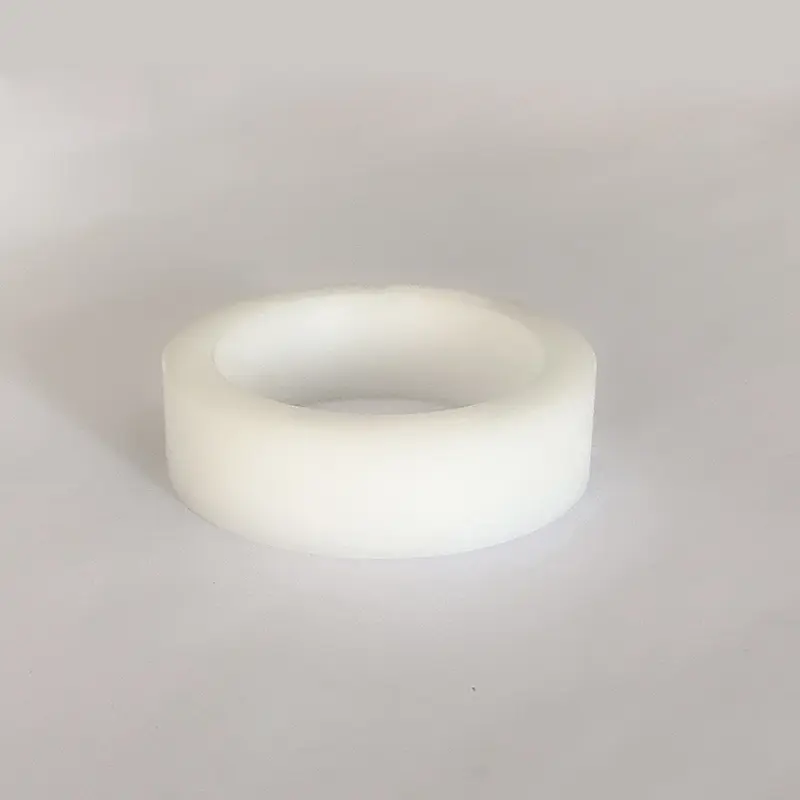

Οδηγός μανίκι GFI
1. Απόδοση και χρήση: Οδηγός Sleeve GFI είναι ένα μανίκι οδηγού για τη ράβδο εμβόλου, το οποίο υποστηρίζει και καθοδηγεί τη ράβδο εμβόλου.
2. Υλικό: νάιλον ΡΑ, πολυοξυμεθυλένιο POM και πολυτετραφθοροαιθυλένιο PTFE.
3. Συνθήκες εργασίας: Θερμοκρασία εργασίας: -55 ~+255 ℃ (PTFE χρησιμοποιείται πάνω από 120 ℃)
4. Σχεδιασμός πρότυπο: Κατά το σχεδιασμό και την επιλογή, ανατρέξτε στη σειρά FI της Hunger.
5. Μέθοδος σήμανσης και παραγγελίας: Οδηγός Sleeve GFI σημειώνεται με αριθμό παραγγελίας, Παράδειγμα: GFI-0360PA

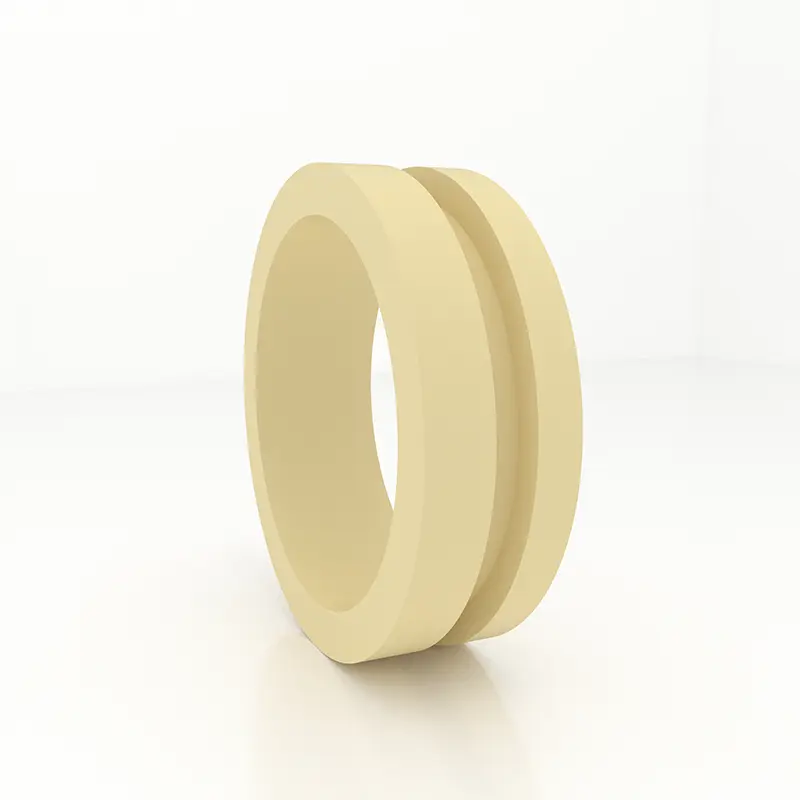

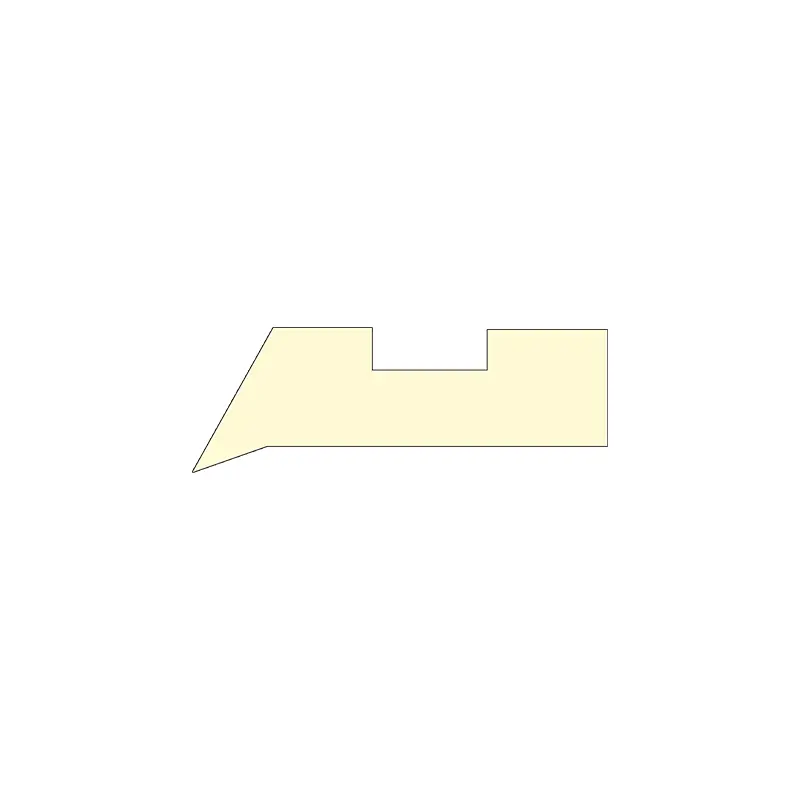

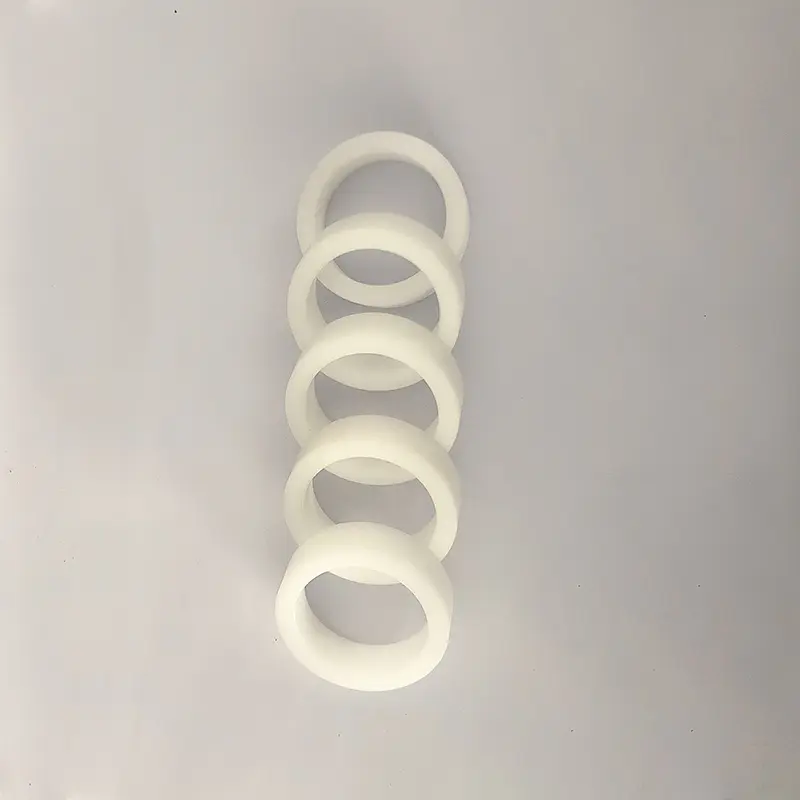

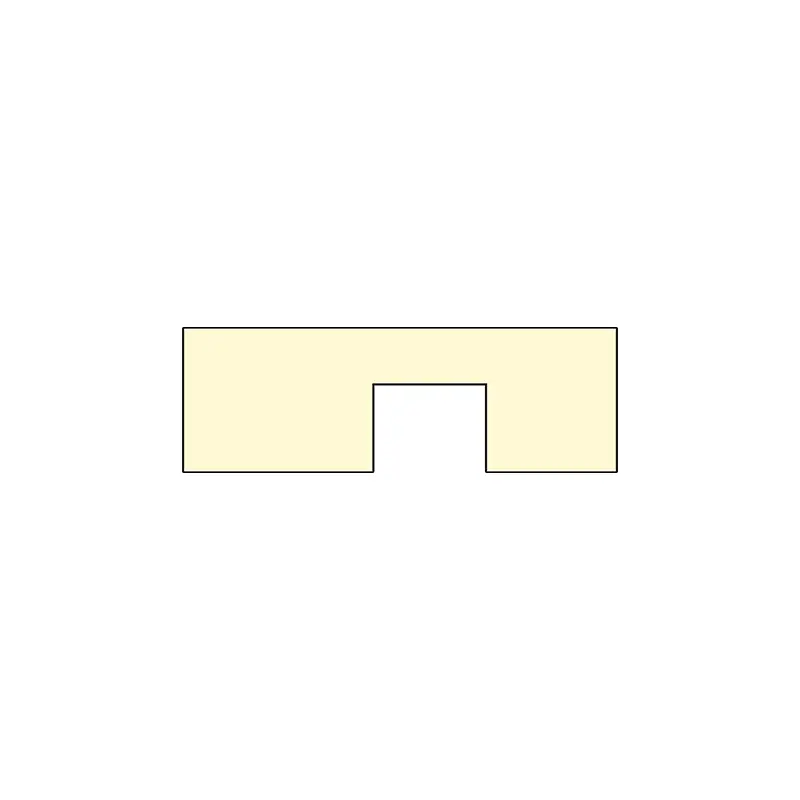

Οδηγός μανίκι GFA
1. Απόδοση και χρήση: Οδηγός Sleeve GFA είναι ένα μανίκι οδηγού για το έμβολο, το οποίο υποστηρίζει και καθοδηγεί το έμβολο.
2. Υλικό: νάιλον ΡΑ, πολυοξυμεθυλένιο POM και πολυτετραφθοροαιθυλένιο PTFE.
3. Συνθήκες εργασίας: Θερμοκρασία εργασίας: -55 ~+255 ℃ (PTFE χρησιμοποιείται πάνω από 120 ℃)
4. Σχεδιασμός πρότυπο: Κατά το σχεδιασμό και την επιλογή, ανατρέξτε στη σειρά FA της Hunger.
5. Μέθοδος σήμανσης και παραγγελίας: Οδηγός Sleeve GFA επισημαίνεται με αριθμό παραγγελίας, Παράδειγμα: GFA-0560PA

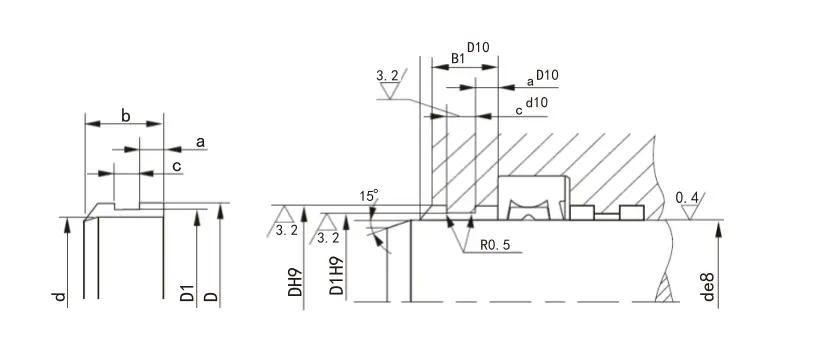

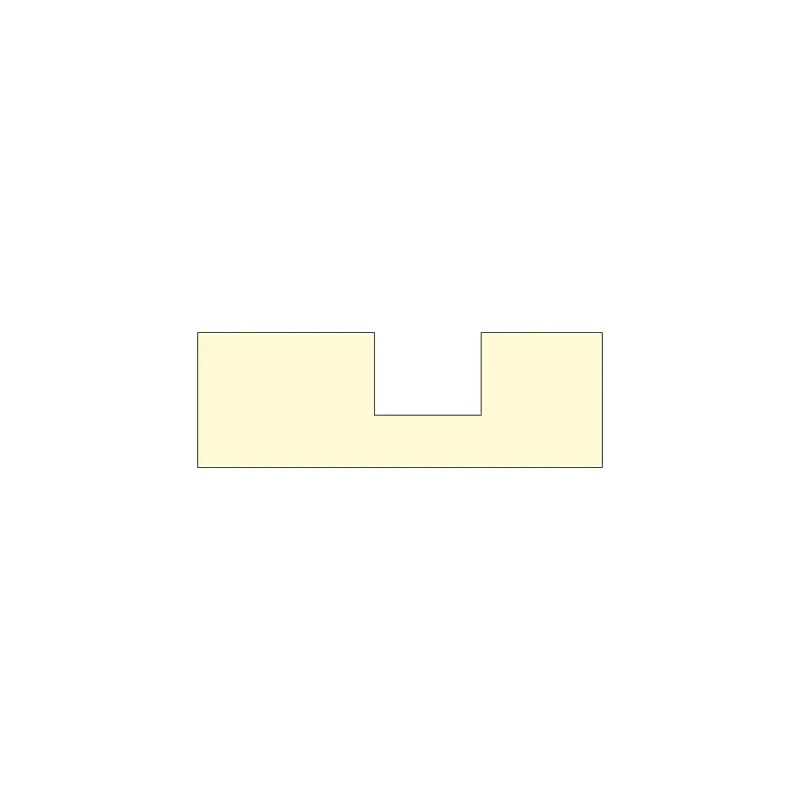

6. Δομική συσκευή:
Προδιαγραφές:
| Μοντέλο | Πλάτος αυλής Η+0,2 |
Πάχος T - 0,05 |
Πάχος t T - 0,05 |
Πάχος T - 0,05 |
Πάχος T - 0,05 |
Πάχος T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Σημείωση: Η σειρά Boldface χρησιμοποιείται συνήθως. Εάν το απαιτούμενο προϊόν δεν βρίσκεται σε αυτόν τον πίνακα, επικοινωνήστε μαζί μας. | ||||||
Φαινολικό δακτύλιο υποστήριξης ενισχυμένου υφάσματος (ζώνη)
Ο δακτύλιος υποστήριξης είναι ένα σημαντικό βασικό συστατικό του υδραυλικού κυλίνδρου. Προκειμένου να προσαρμοστεί στην ανάπτυξη των συρόμενων δακτυλίων συνδυασμένων σφραγίδων και των δομών μαλακών εδράνων στον κόσμο, η εταιρεία μας έχει αναπτύξει επιτυχώς ενισχυμένα δακτυλίους φαινολικής υποστήριξης (ζώνες). Χρόνια πραγματικής χρήσης έχουν δείξει ότι αυτό το προϊόν έχει φτάσει ή υπερβαίνει το επίπεδο ποιότητας παρόμοιων ξένων προϊόντων και έχει ευρέως επαίνεσε από τους χρήστες. Οι πίνακες 1 έως 4 είναι οι πίνακες απόδοσης των δακτυλίων υποστήριξης (ζώνες) που παράγονται από την εταιρεία μας.
Πίνακας1 Σύγκριση των φυσικών ιδιοτήτων του δακτυλίου υποστήριξης και των προϊόντων Busak+Shamba

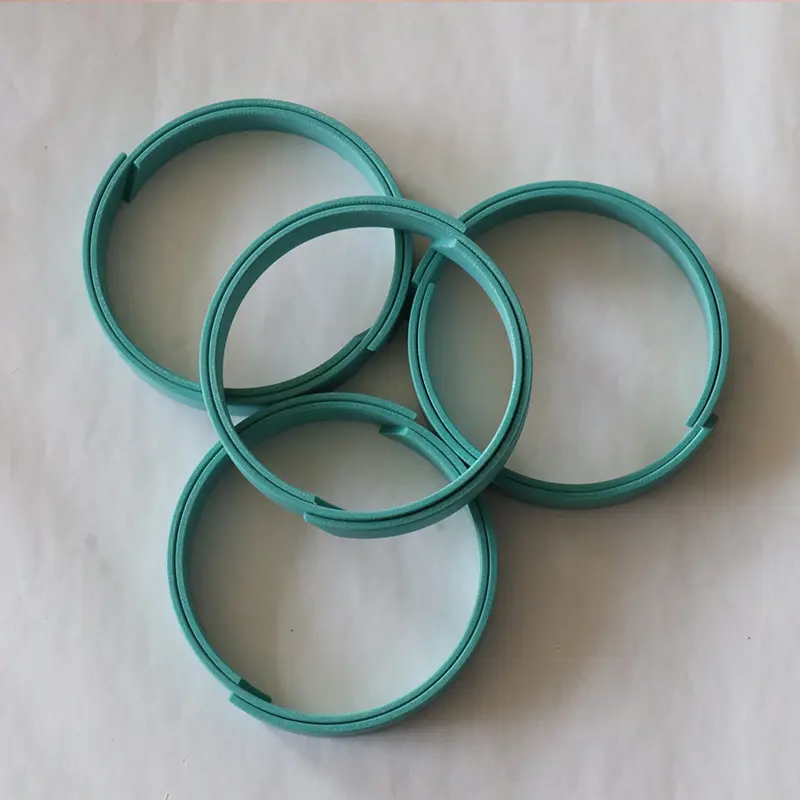

| Δείγμα πηγής | Πάχος δακτυλίου υποστήριξης (mm) | Αντοχή σε θλίψη (MPa) | Αντίσταση πετρελαίου Υδραυλικό έλαιο (70 ± 2 ℃*24h) | Δύναμη διάσπασης (MPa) | Προσκόλληση του ενδιάμεσου στρώματος (KN/m) |
| Μόδα+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Τα προϊόντα μας | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (με γραφίτη) | 390 | 0.63 | 36.4 | 2.08 |
| Δειγματοληπτικός τύπος | Τα προϊόντα μας | Ορχήστρα tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (ημέρα) | Πολυοξυμεθυλένιο με διόγκωση | Γάτα (ΗΠΑ) | |
| Μετρούμενη τιμή | Απαιτούμενοι δείκτες | ||||||||
| Δύναμη συμπίεσης (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Δειγματοληπτικός τύπος | Τα προϊόντα μας | Ορχήστρα tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (ημέρα) | Πολυοξυμεθυλένιο με διόγκωση | Γάτα (ΗΠΑ) | |
| Μετρούμενη τιμή | Απαιτούμενοι δείκτες | ||||||||
| Δύναμη συμπίεσης (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Φόρτωση ανά μονάδα μήκους επαφής W (n/mm) | Relay επαφής Hertz ΔH (N/mm2) | Συντελεστής τριβής | |||
| Κατάσταση ξηρής τριβής | Κατάσταση λίπανσης πετρελαίου | ||||
| Τα προϊόντα μας | Ορχήστρα tlg | Τα προϊόντα μας | Ορχήστρα tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Υλικό | PTFE+χάλκινο |
| Προμήθεια | Roll (συνήθως περίπου 20 μέτρα/ρολό) ή κόψτε το απαιτούμενο μήκος |
| Φόντα | 1. Χαμηλή τριβή, χωρίς σέρβις και δάγκωμα. |
| 2 μπορεί να λειτουργήσει καλά ακόμη και χωρίς επαρκή λίπανση. | |
| 3. Ανθεκτικό σε μια ποικιλία μέσων, εξαιρετική χημική σταθερότητα. | |
| 4 μπορούν να φιλοξενήσουν σκληρά αντικείμενα ενσωματωμένα στον δακτύλιο ανθεκτικό στη φθορά για να μειώσουν τα σκληρά αντικείμενα που γρατζουνίζουν τον κύλινδρο και τις σφραγίδες, έτσι σε καταστάσεις βαρέως φορτίου, χρησιμοποιούν πολλαπλούς δακτυλίους ανθεκτικά στη φθορά. | |
| 5. Έχει επίσης καλή αντίσταση φθοράς σε καταστάσεις υψηλής ταχύτητας και ελαφρού φορτίου, επομένως είναι ο πιο ευρέως χρησιμοποιούμενος δακτύλιος ανθεκτικός στη φθορά. | |
| 6. Δεν μπορούν να χρησιμοποιηθούν περιορισμούς μεγέθους σε καταστάσεις μεγάλης διαμέτρου. | |
| Θερμοκρασία | -60 ~+200 ℃ |
| Μέγιστη ταχύτητα | 15m/s |
| Μέγιστη δύναμη εξώθησης | 15n/mm2 (20 °) |
| 7.5n/mm2 (80 °) | |
| 5n/mm2 (120 °) |

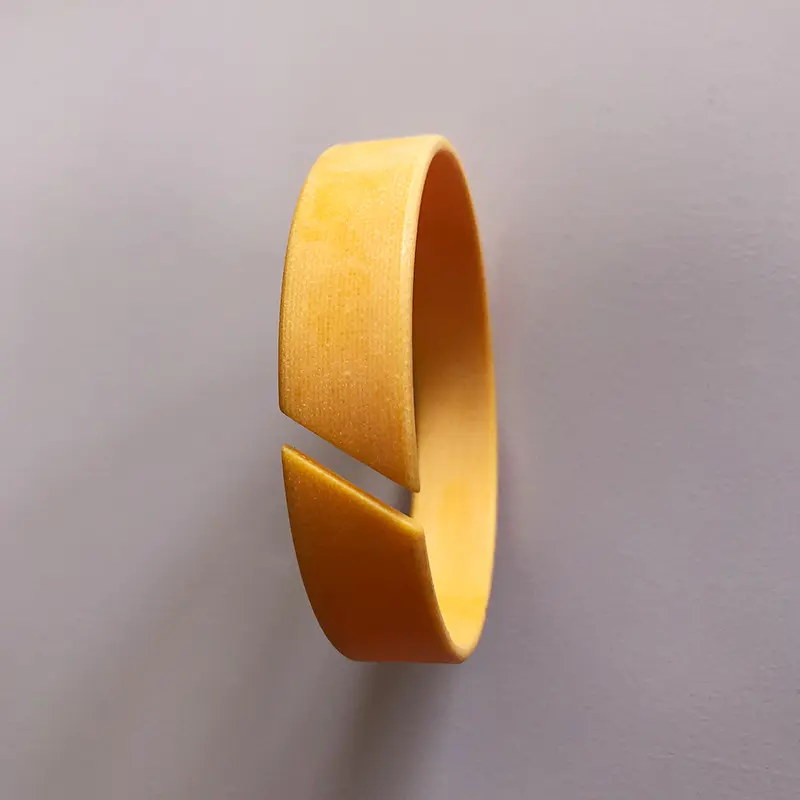

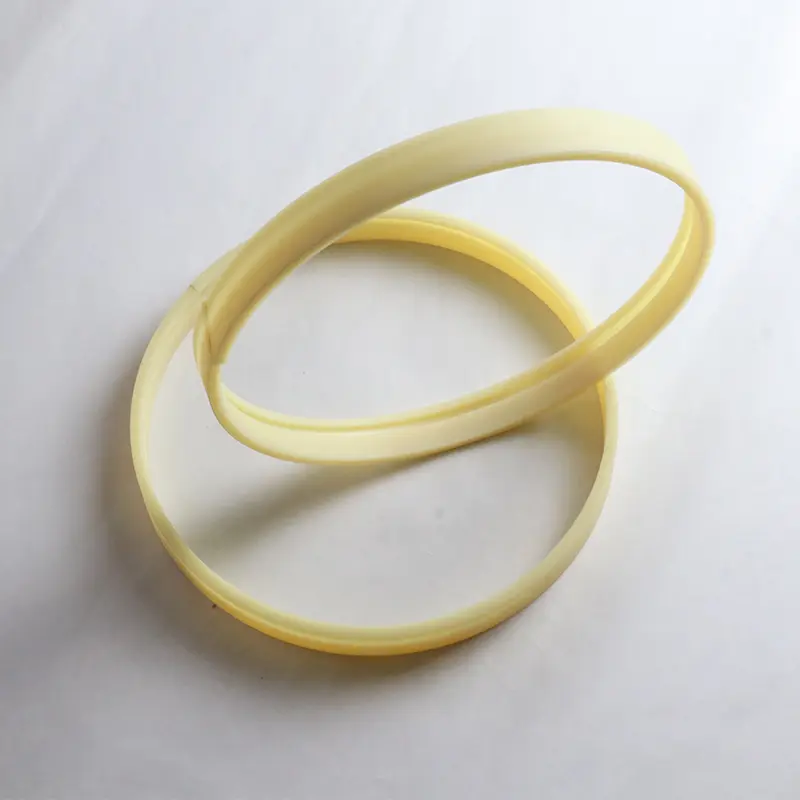

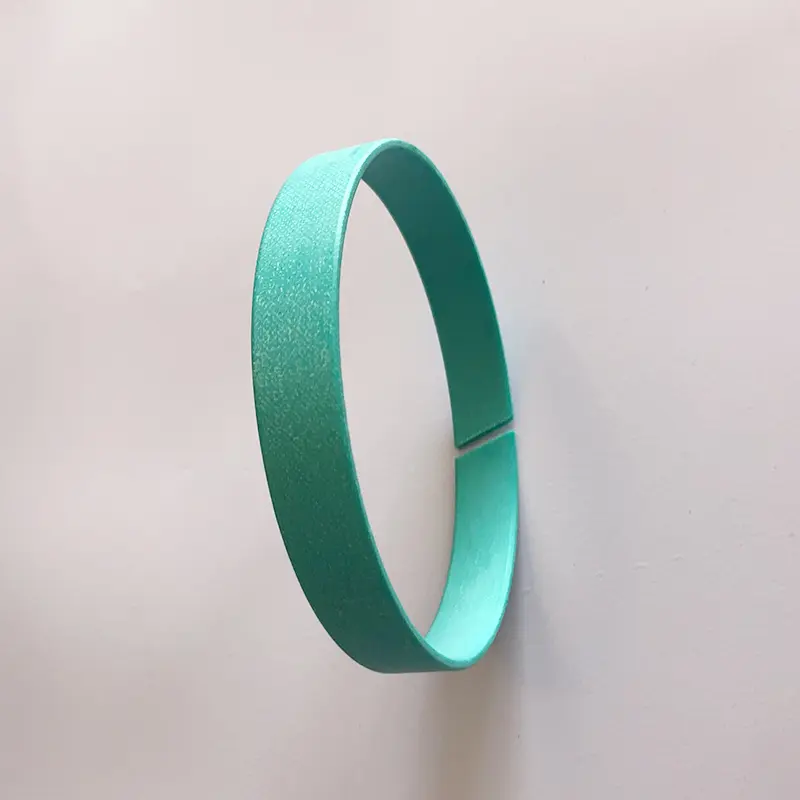

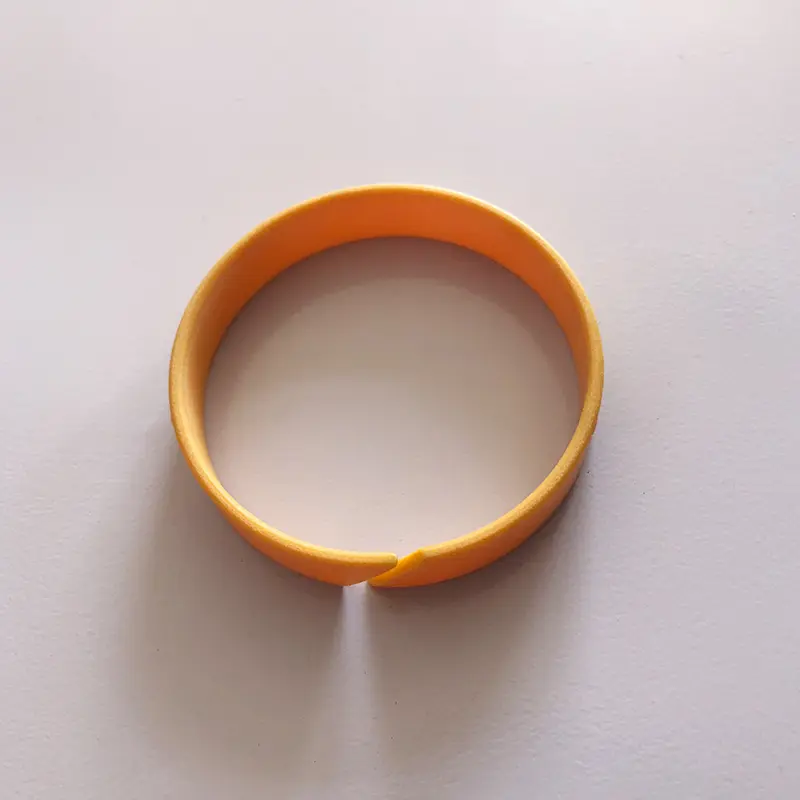

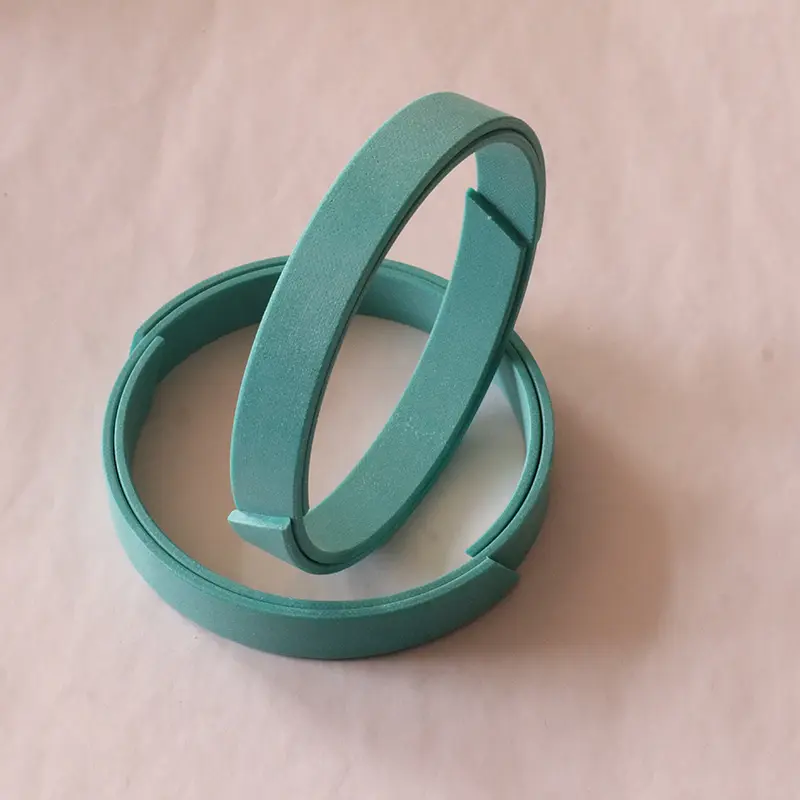

RCS Μη μεταλλικό δακτύλιο οδηγού για ράβδο εμβόλου
RCT μη μεταλλικό δακτύλιο οδηγού για το έμβολο
Για το έμβολο ή το εμβόλου που τρέχει στον υδραυλικό κύλινδρο, ο δακτύλιος φθοράς έχει ακριβή κατευθυντήρια επίδραση και μπορεί να απορροφήσει ακτινικές δυνάμεις. Ταυτόχρονα, ο δακτύλιος φθοράς μπορεί να αποτρέψει τη μεταλλική επαφή των συρόμενων τμημάτων στον υδραυλικό κύλινδρο. Σε σύγκριση με τους δακτυλίους φθοράς μετάλλων, οι μη μεταλλικοί δακτύλιοι φθοράς έχουν πολλά πλεονεκτήματα. Μεταξύ αυτών, οι δακτύλιοι φαινολικών και PTFE οδηγών που έχουν ενισχυθεί με ύφασμα και PTFE διατίθενται σε τύπο κοπής επιτόπου και έτοιμο προς χρήση.
1. Καλή αντίσταση φθοράς
2. Αποφύγετε την επαφή μετάλλου σε μέταλλο
3. Μπορεί να καταστείλει τη μηχανική δόνηση
4. Λόγω της επίδρασης κεντραρίσματος του δακτυλίου ανθεκτικού στη φθορά, επιτρέπεται μια μεγάλη ακτινική κάθαρση
5. Το αυλάκι είναι απλό και εύκολο στην εγκατάσταση
6. Χα χαμηλό κόστος συντήρησης με βάση τα παραπάνω πλεονεκτήματα, χρησιμοποιείται ευρέως
Υλικό:
1. Polytetrafluoroethylene PTFE3 (Γενικό Υλικό), PTFE4 (που ισχύει για μέσα χαμηλού ιξώδους όπως το νερό), PTFE1 (απαιτήσεις χαμηλής τριβής όπως πνευματικά)
2. Πολυοξυμεθυλένιο POM ή νάιλον ΡΑ και τα τροποποιημένα του υλικά
3. Φορμαλδεΰδη ρητίνη + ενίσχυση των ινών PRIF
Πίνακας σύγκρισης της ικανότητας φορτίου διαφορετικών υλικών (αναφορά)
| Υλικό | Χωρητικότητα μεταφοράς Max (n/mm2) |
| PTFE γεμάτη σκόνη χαλκού | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Φαινολική σκόνη με πανί | 90 (60 ℃); 40 (80 ℃) |
| Πολυοξυμεθυλενίου ή νάιλον | 25 (60 ℃). 15 (80 ℃) |
| Πολυοξυμεθυλένιο ή νάιλον γεμάτο | 40 (60 ℃). 30 (80 ℃) |
| Ομαλότητα | Rtmax (μm) | RA (μm) |
| Ολισθαίνοντα επιφάνεια | ≤2.5 | 0,05-0,3 |
| Κατώτατο σημείο | ≤10 | ≤2 |
| Πλευρά αυλάκι | ≤15 | ≤3 |
Σειρά προδιαγραφών δακτυλίου ROD ROD PISTON
| Διάμετρος ράβδου | Διάμετρος κάτω | Πλάτος αυλής | Πάχος | Χάσμα |
|
Διάμετρος ράβδου | Διάμετρος κάτω | Πλάτος αυλής | Πάχος | Χάσμα |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
