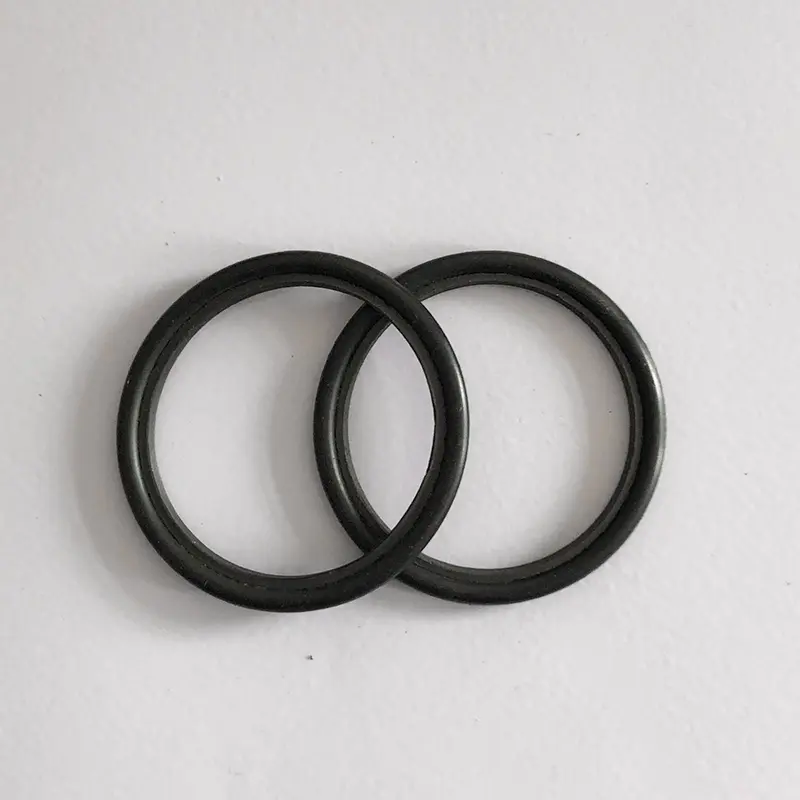

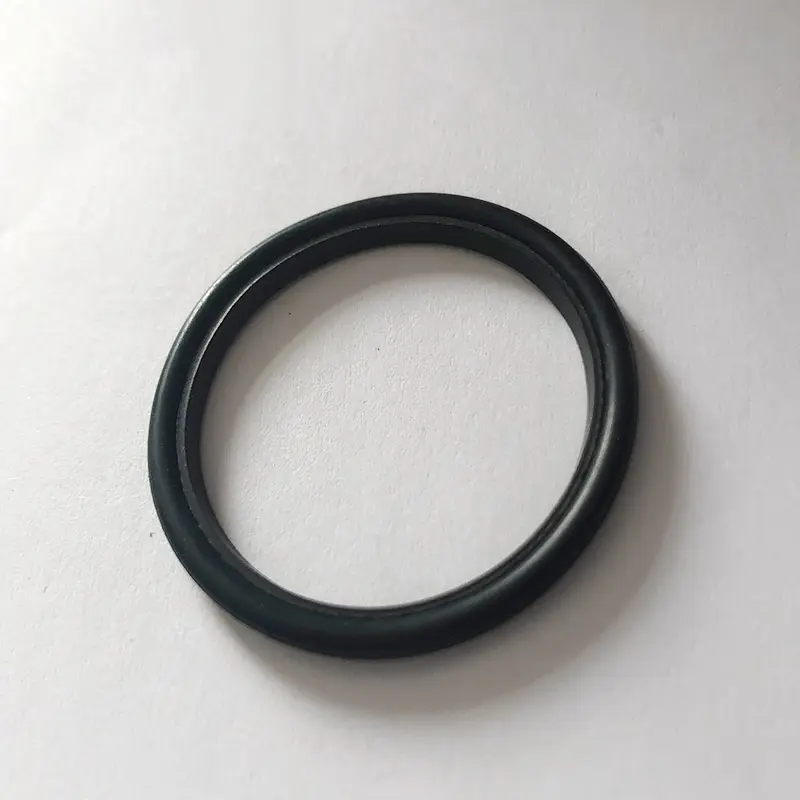

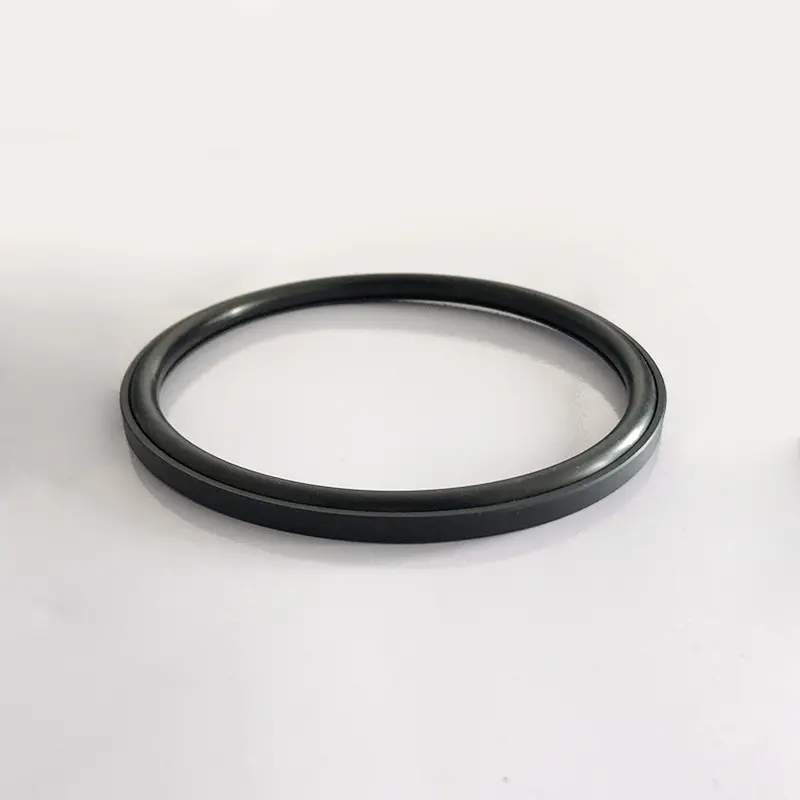

Οι σφραγίδες φλάντζας υψηλής πίεσης Ruichen υιοθετούν καινοτόμο σχεδιασμό για να παρέχουν καλύτερη απόδοση προϊόντων. Ο πυρήνας είναι ένας συνδυασμός γεμισμένου ή τροποποιημένου δακτυλίου σφράγισης ειδικού σχήματος PTFE και δακτυλίου διαμόρφωσης Ο (καουτσούκ), ο οποίος είναι κατάλληλος για αξονικές (άκρο), φλάντζα μονής κατεύθυνσης στατικής (πίεση) στεγανοποίησης και ανάγκες σφράγισης της πίεσης του νερού.
Οι σφραγίδες φλάντζας υψηλής πίεσης έχουν σημαντικά πλεονεκτήματα, μεγάλη διάρκεια ζωής, μειωμένο κόστος συντήρησης, εξαιρετική σφράγιση για την πρόληψη της διαρροής των μέσων, της υψηλής πίεσης και της εξαιρετικά υψηλής αντοχής στην πίεση για να καλύψουν τις ακραίες συνθήκες εργασίας και την εξαιρετική δομή για εύκολη εγκατάσταση.
Σύμφωνα με διαφορετικές συνθήκες εργασίας, έχουμε δημιουργήσει υποδιαιρεμένα μοντέλα για να διαλέξετε από: RC2871 Series (Δακτύλιος σφράγισης δεξιάς γωνίας και δακτύλιος καουτσούκ σε σχήμα Ο) χωρίζεται σε τύπους Α και Β για να αντιμετωπίσει διαφορετικά σενάρια πίεσης. Η σειρά RC2872 (δακτύλιος σφράγισης σχήματος C και δακτύλιος καουτσούκ σε σχήμα Ο) είναι κατάλληλος για σφράγιση στατικής πίεσης. Το RC2873 (ενισχυμένος δακτύλιος σφράγισης δεξιάς γωνίας και δακτύλιος από καουτσούκ σε σχήμα Ο) ειδικεύεται σε στατική σφράγιση εξαιρετικά υψηλής πίεσης. Το RC2874 (δακτύλιος σφράγισης σχήματος Υ και ο δακτύλιος καουτσούκ σε σχήμα Ο) εξασφαλίζει τη σταθερότητα της σφράγισης της εξαιρετικά υψηλής πίεσης. Η σειρά RC2875 (δακτύλιος σφράγισης σχήματος ποδιών και δακτύλιος καουτσούκ σε σχήμα Ο) χωρίζεται σε τύπους Α και Β για να καλύψει διάφορες ανάγκες στατικής σφράγισης.
Μερικοί ειδικοί συνδυασμοί είναι γεμάτοι από στιγμές, όπως ο τροποποιημένος δακτύλιος σφράγισης με σχήμα ποδιού με δακτύλιο Ο, ο οποίος χρησιμοποιεί δομή προ-συμπίεσης και φλάντζας για να επιτευχθεί καλύτερη σφράγιση σε υψηλότερες πιέσεις και να αντέχει υψηλές και εξαιρετικά υψηλές πιέσεις. Το ίδιο ισχύει και για τον συνδυασμό δακτυλίων σφράγισης και ενισχυμένων δεξιών γωνιών και ενισχυμένων δακτυλίων και δακτυλίων Ο, παρέχοντας μια αξιόπιστη λύση στο πρόβλημα σφράγισης υψηλής πίεσης (φλάντζα) προς όλες τις κατευθύνσεις.
Χαρακτηριστικά και εφαρμογές προϊόντος:

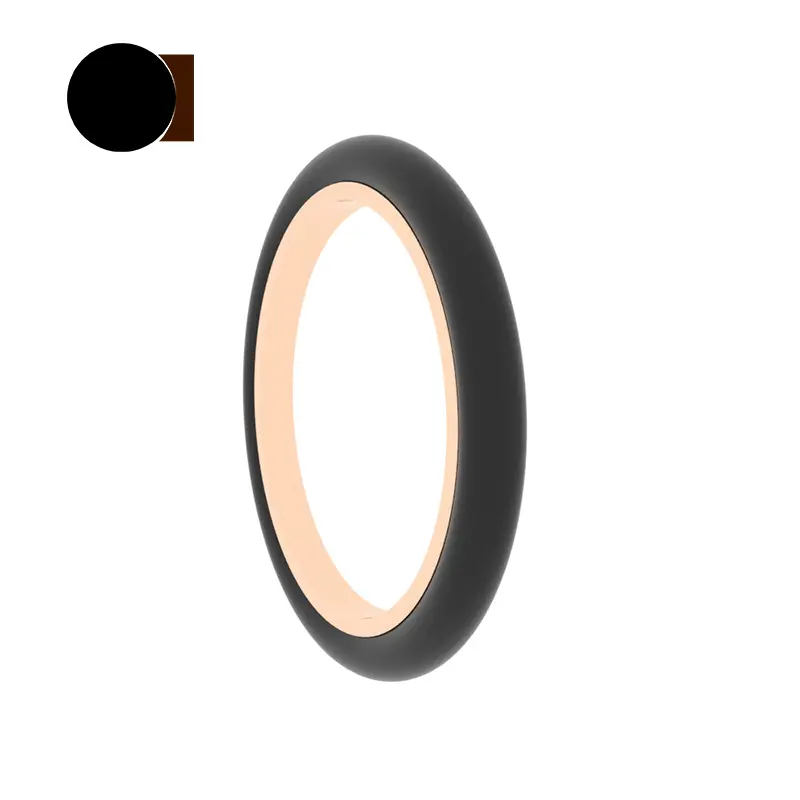

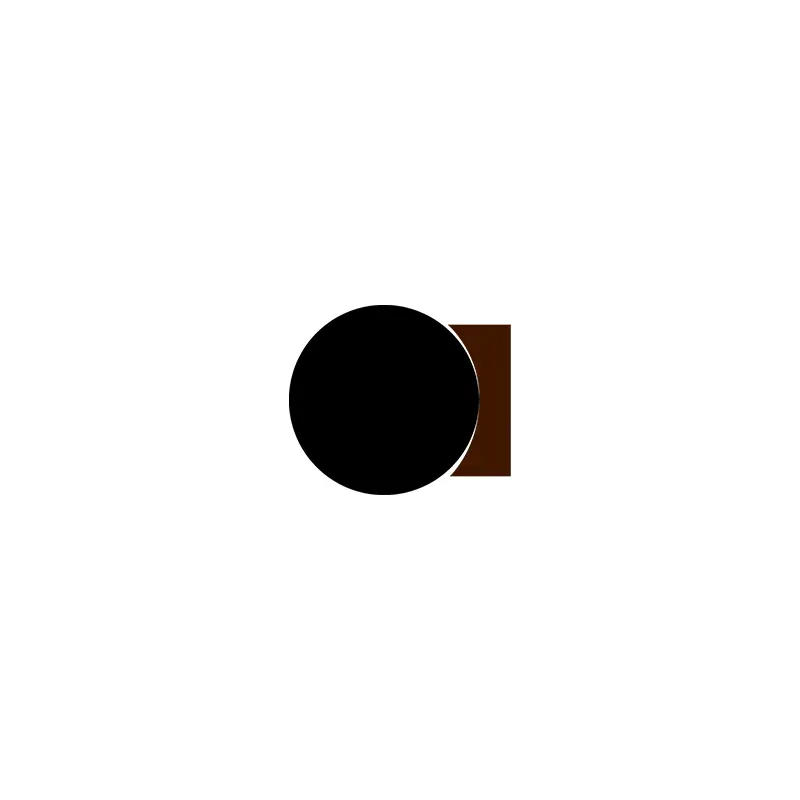

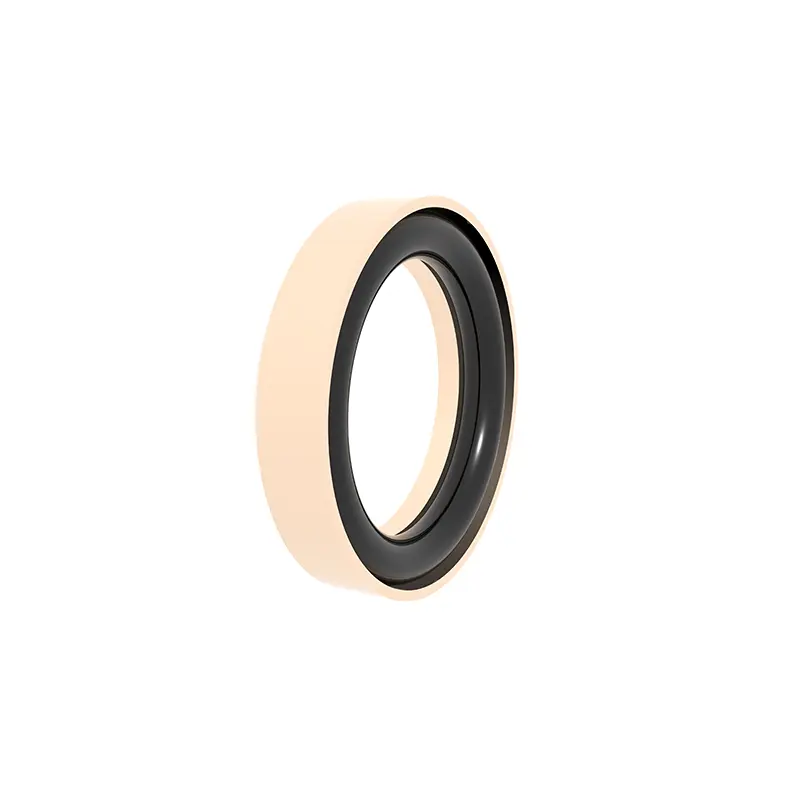

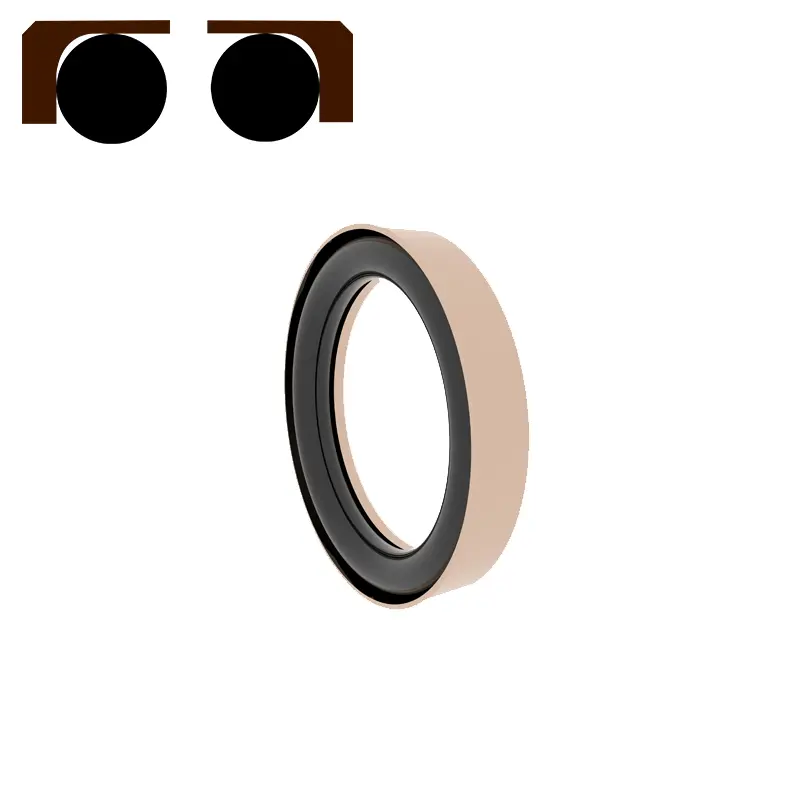

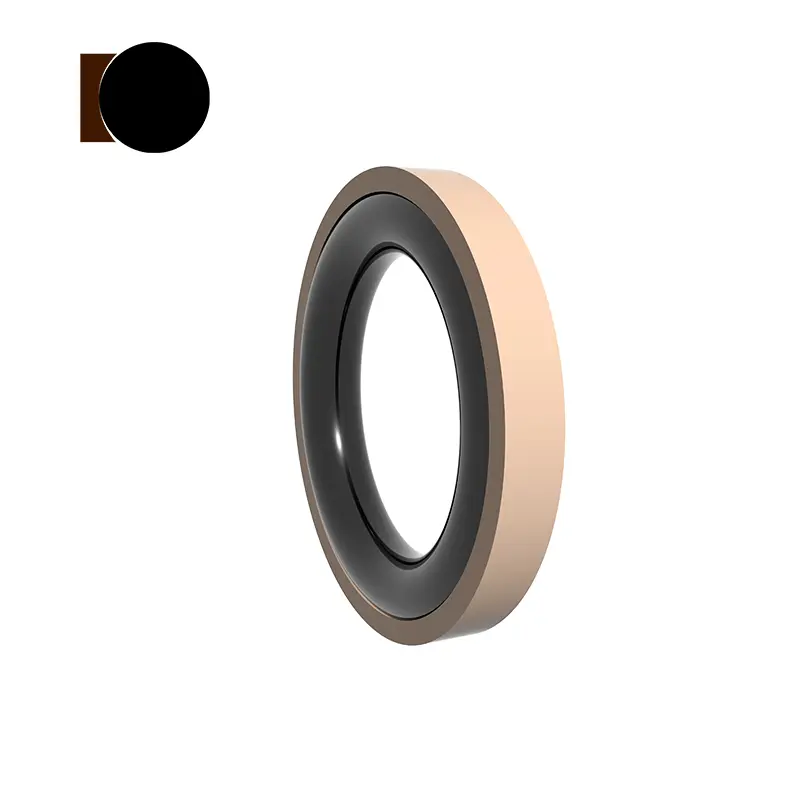

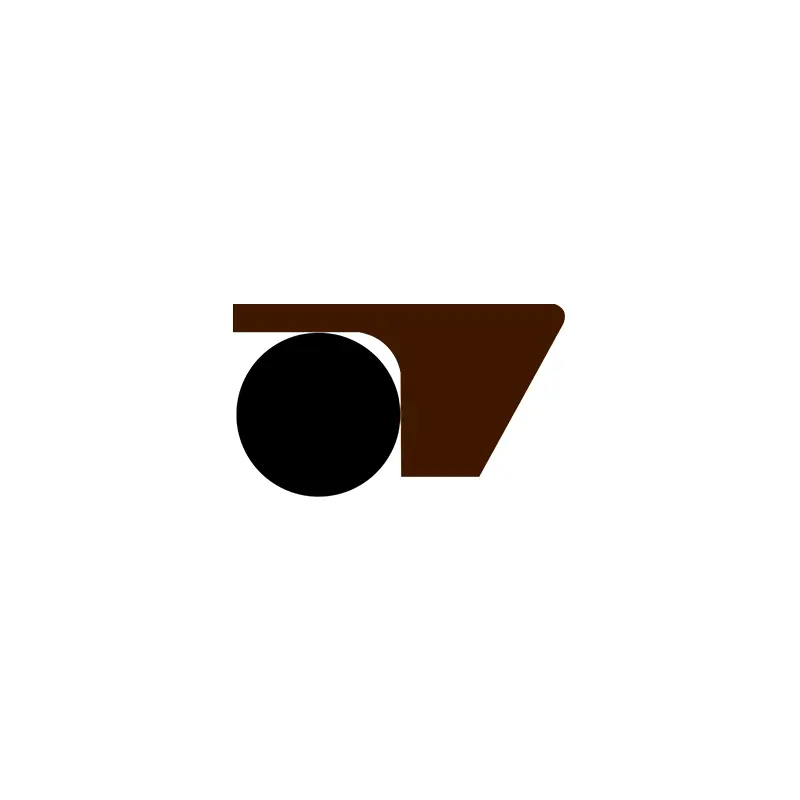

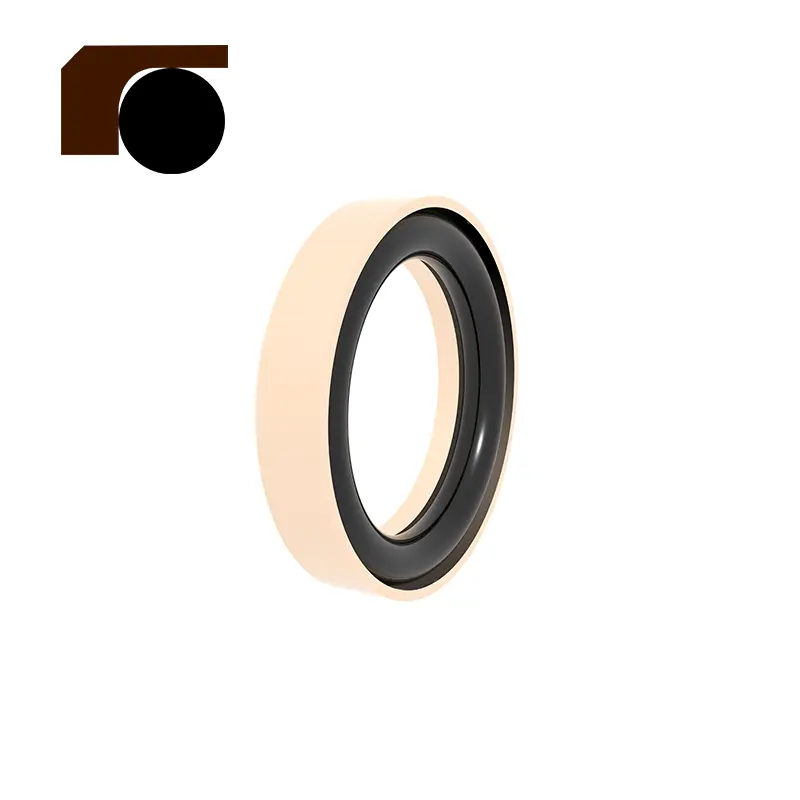

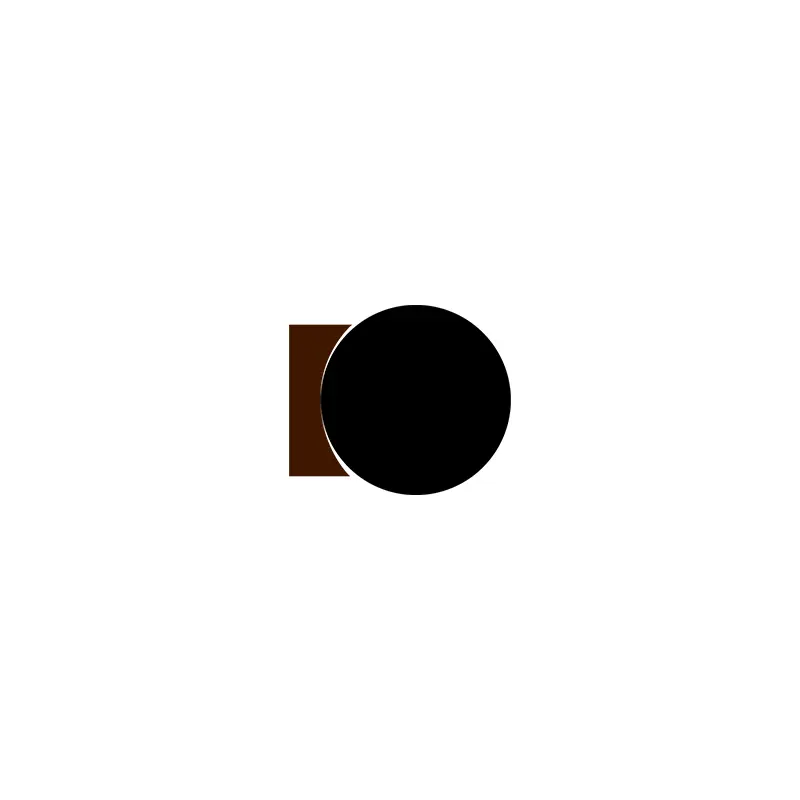

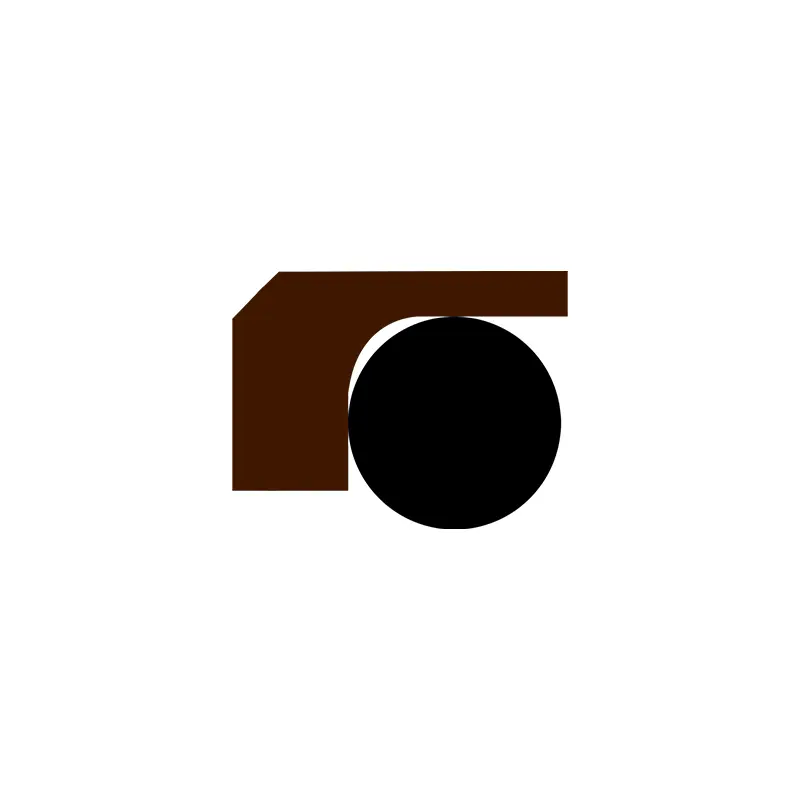

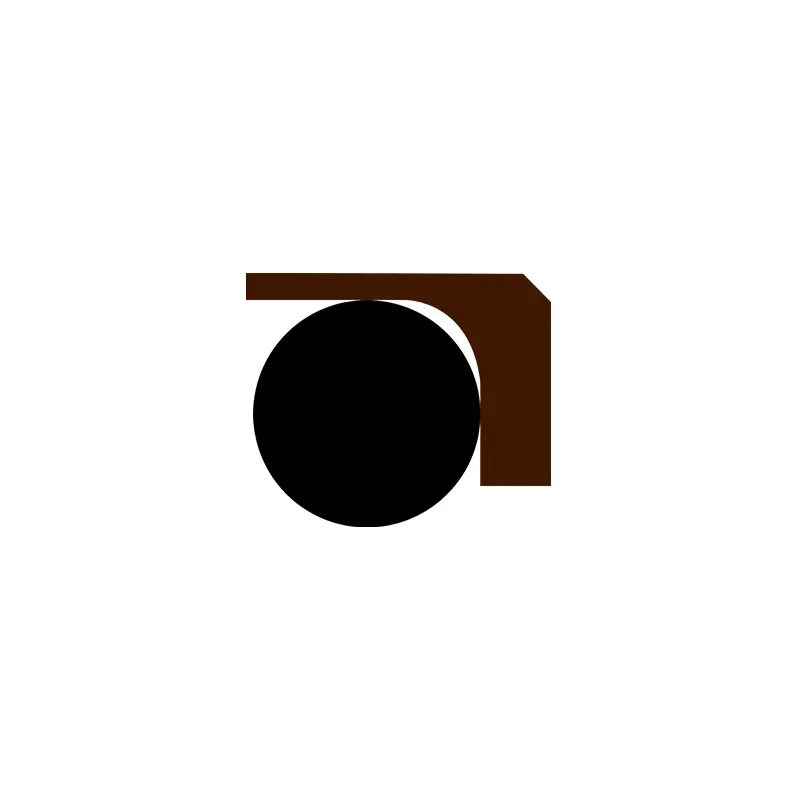

Αυτή η σφραγίδα αποτελείται από ένα δακτύλιο σφράγισης δεξιάς γωνίας από PTFE και δακτύλιο Ο. Ο δακτύλιος Ο είναι προ-συμπιεσμένος για να δημιουργήσει μια δύναμη σύσφιξης για να επιτευχθεί σφράγιση. Η δύναμη σύσφιξης της σφράγισης αυξάνεται υπό πίεση, δηλαδή, τόσο μεγαλύτερη είναι η πίεση, τόσο καλύτερη είναι η σφράγιση. Δεδομένου ότι ο δακτύλιος ολίσθησης υιοθετεί μια δομή πλευρικής πλευράς, ο δακτύλιος Ο δεν θα συμπιεστεί και μπορεί να αντέξει την υψηλή πίεση.

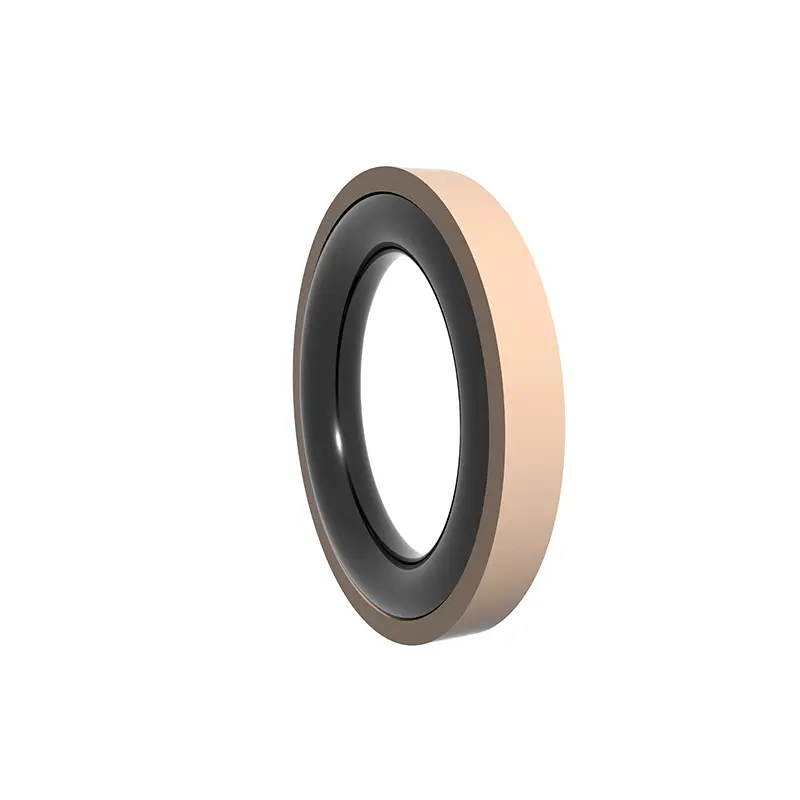

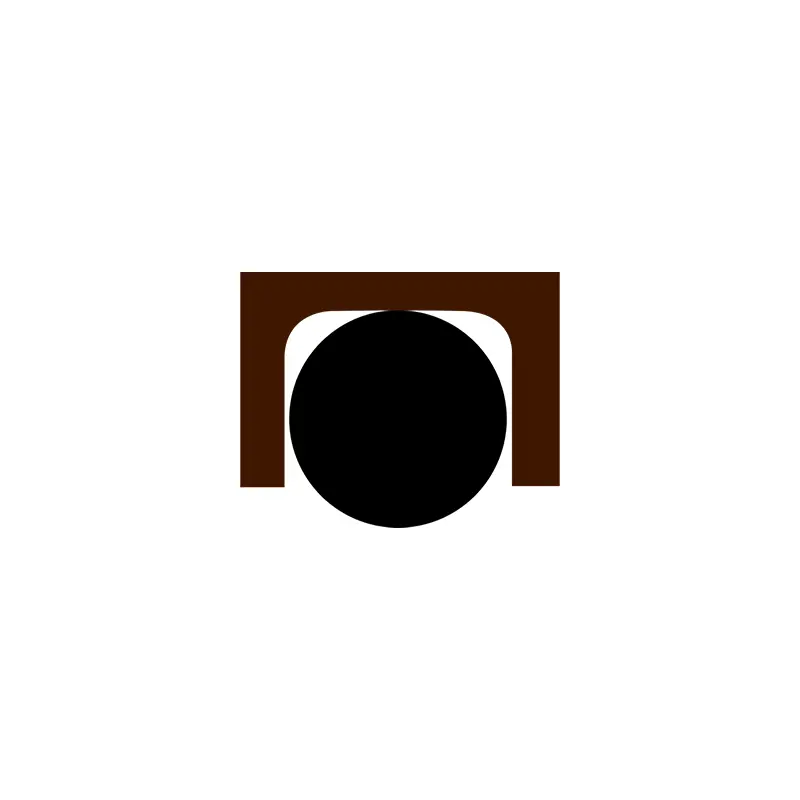

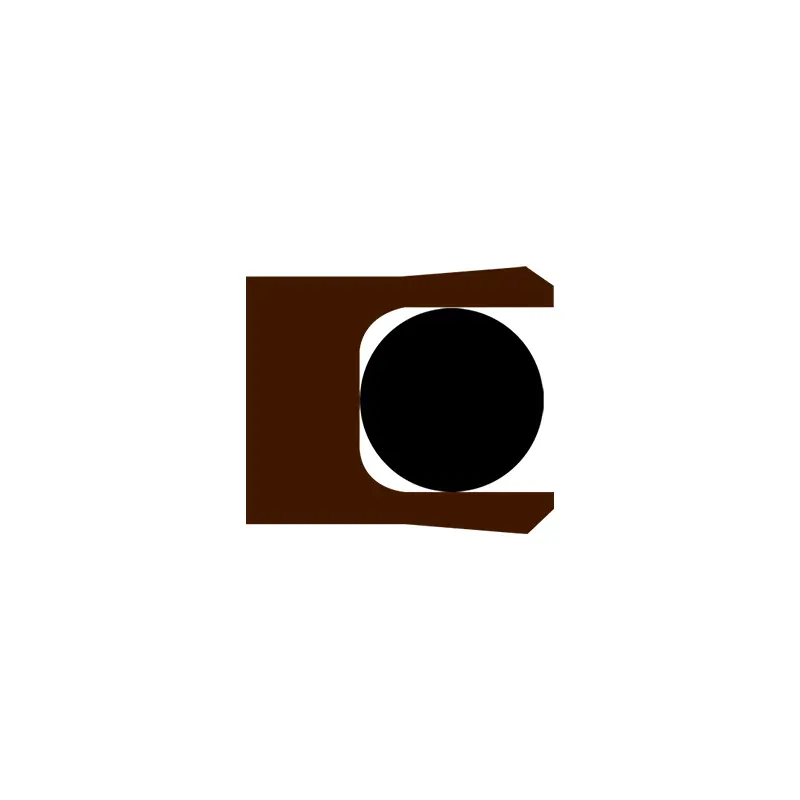

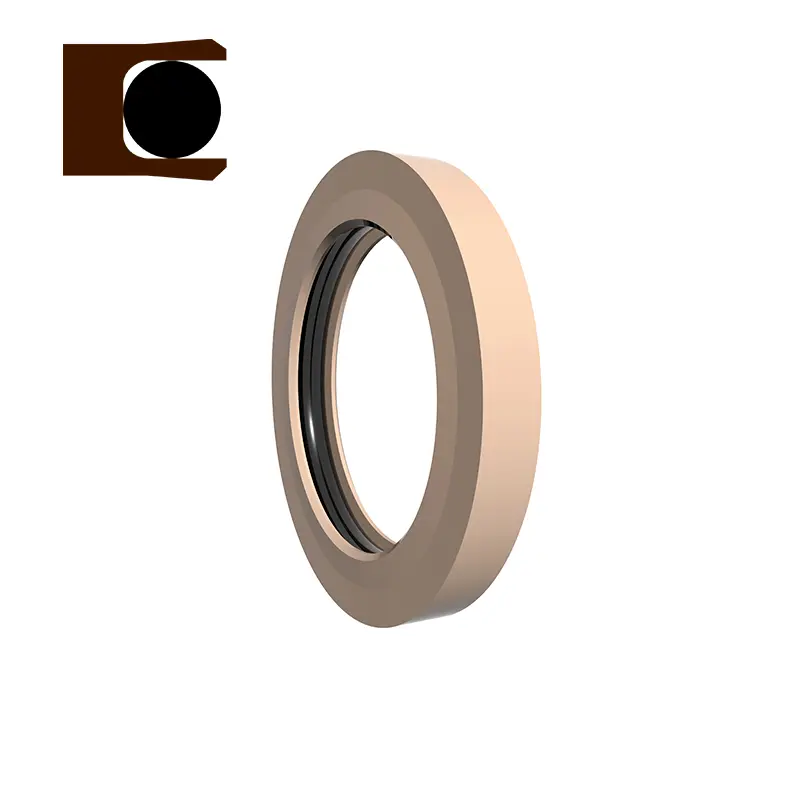

Αυτή η σφράγιση αποτελείται από δακτύλιο σφράγισης σχήματος PTFE C και δακτύλιο Ο. Ο δακτύλιος Ο είναι προ-συμπιεσμένος για να δημιουργήσει μια δύναμη σύσφιξης για να επιτευχθεί σφράγιση. Η δύναμη σύσφιξης της σφράγισης αυξάνεται υπό πίεση, δηλαδή, τόσο μεγαλύτερη είναι η πίεση, τόσο καλύτερη είναι η σφράγιση. Δεδομένου ότι ο δακτύλιος ολίσθησης υιοθετεί μια δομή διπλής όψης, ο δακτύλιος Ο δεν θα συμπιεστεί και μπορεί να αντέξει την υψηλή πίεση.
RC2873
RC2874

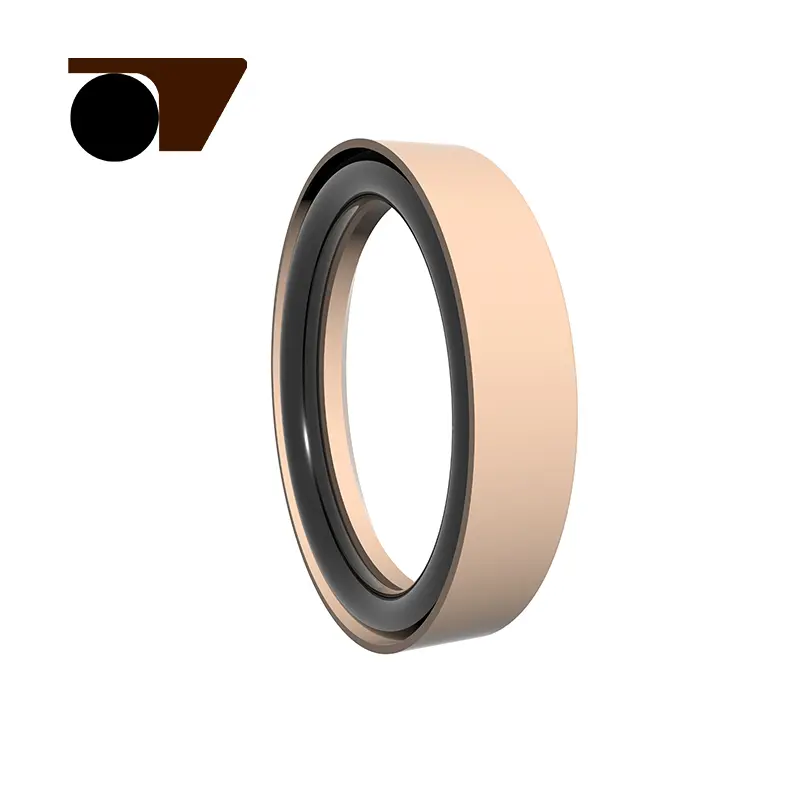

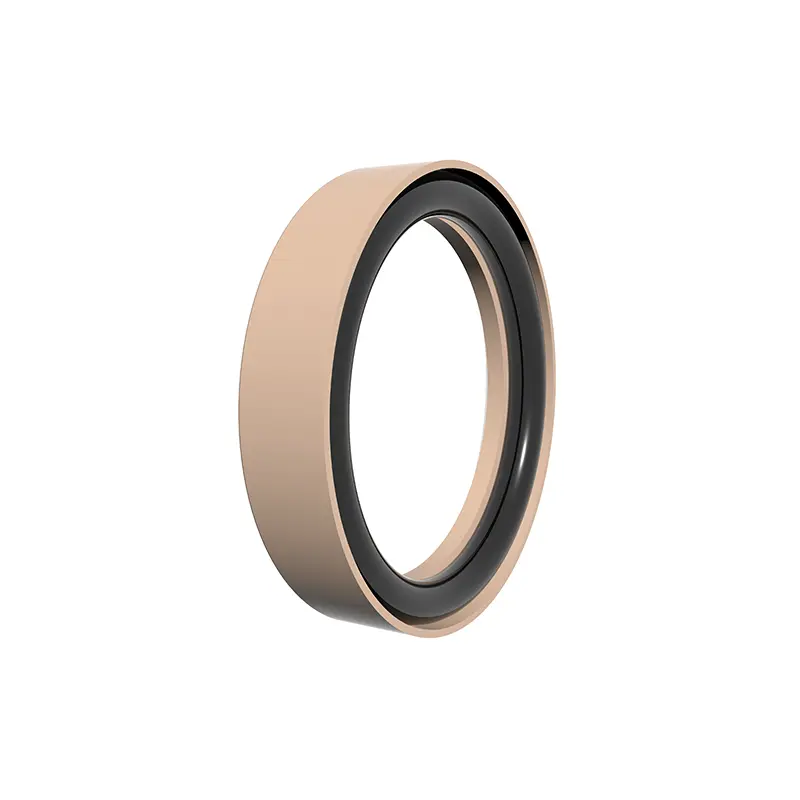

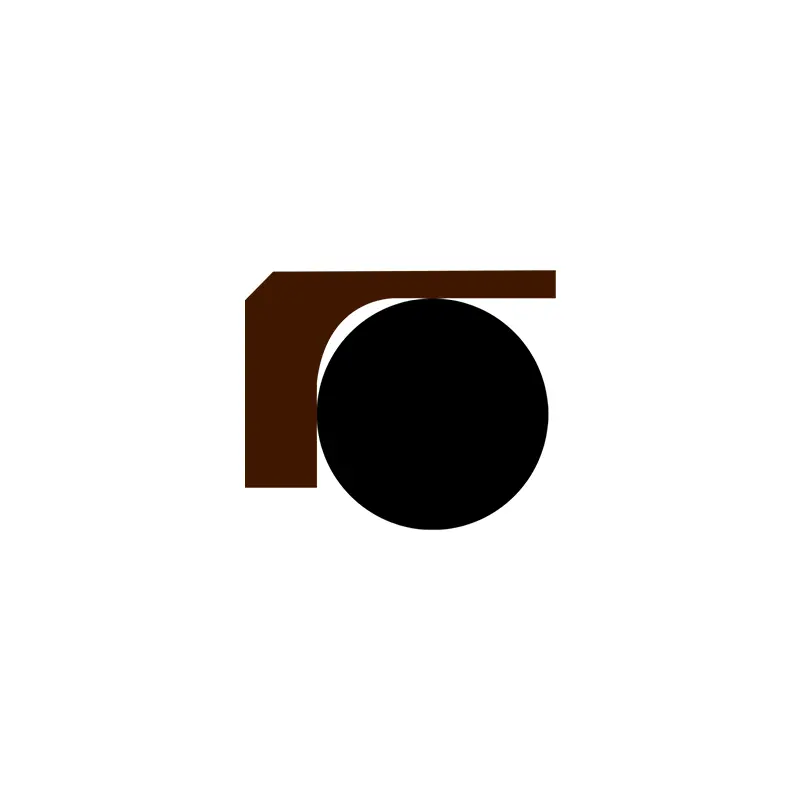

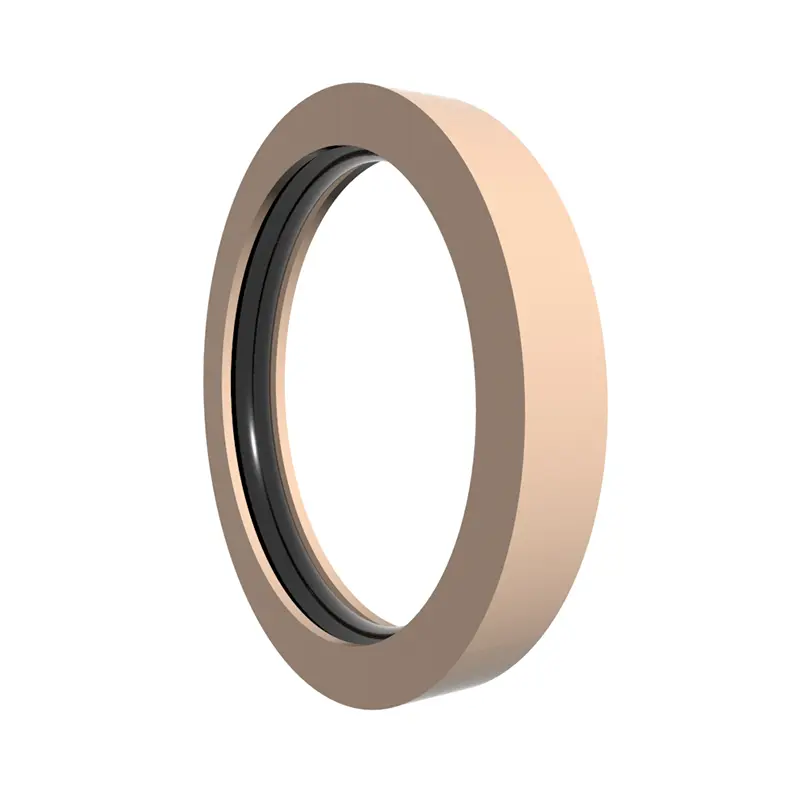

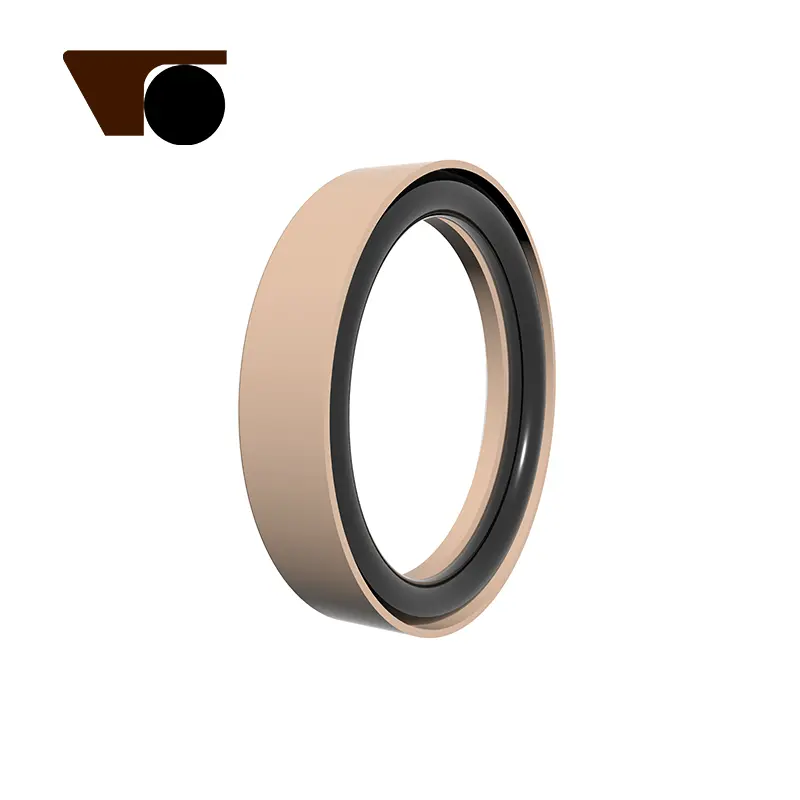

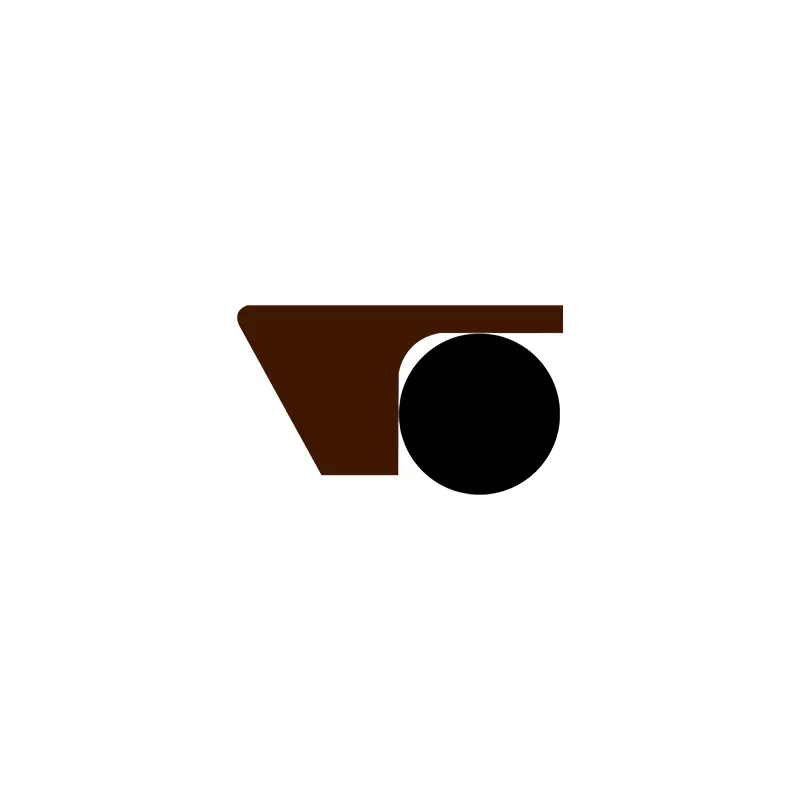

Αυτή η σφράγιση αποτελείται από δακτύλιο σφράγισης σε σχήμα ποδιού από τροποποιημένο υλικό PTFE και δακτύλιο Ο. Ο δακτύλιος Ο είναι προ-συμπιεσμένος για να δημιουργήσει μια δύναμη σύσφιξης για να επιτευχθεί σφράγιση. Η δύναμη σύσφιξης της σφράγισης αυξάνεται υπό πίεση, δηλαδή, τόσο μεγαλύτερη είναι η πίεση, τόσο καλύτερη είναι η σφράγιση. Δεδομένου ότι ο δακτύλιος ολίσθησης υιοθετεί μια δομή πλευρικού ποδιού, ο δακτύλιος Ο δεν θα συμπιεστεί και μπορεί να αντέξει υψηλή και εξαιρετικά υψηλή πίεση.
Προδιαγραφές:

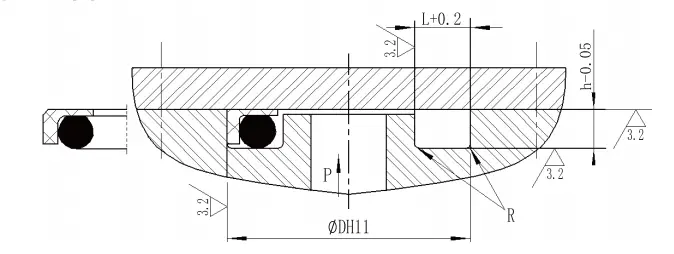

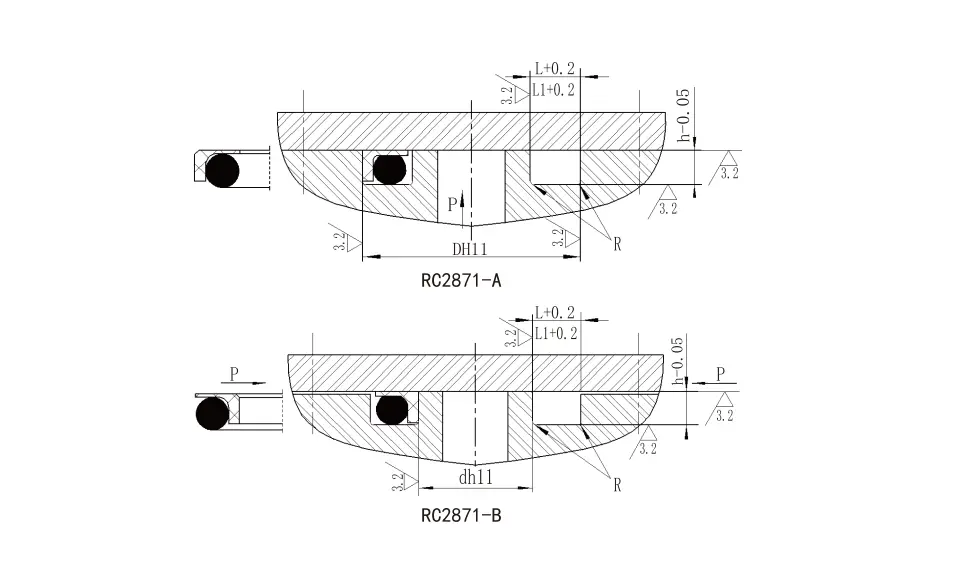

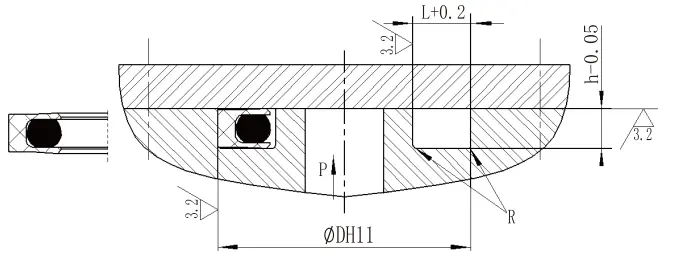

| RC2871-A Προδιαγραφές εσωτερικής πίεσης (όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες) | |||||
| Φάσμα εξωτερικής διαμέτρου D H11 |
Βάθος αυλής h-0.05 |
Πλάτος αυλής L+0.2 |
Πλάτος αυλής
L1+0,2 πίεση> 80MPa |
Στρογγυλεμένες γωνίες Rmax |
Διάμετρο σύρματος δακτυλίου O dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Εξωτερικές προδιαγραφές τύπου πίεσης (όλες οι προδιαγραφές εντός της περιοχής παραμέτρων είναι διαθέσιμες) | |||||
| Φάσμα εξωτερικής διαμέτρου DH11 | Βάθος αυλής h-0.05 |
Πλάτος αυλής L+0.2 |
Πλάτος αυλάκωσης L1+0.2 πίεση> 80MPa |
Στρογγυλεμένες γωνίες Rmax | Διάμετρο σύρματος δακτυλίου O dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

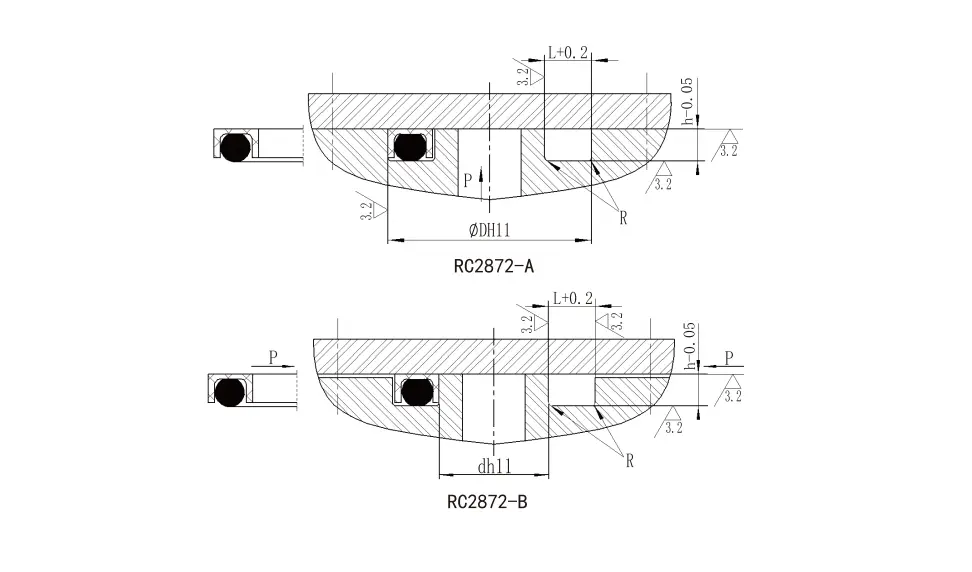

| RC2872-A Προδιαγραφές εσωτερικής πίεσης (όλες οι προδιαγραφές εντός της περιοχής παραμέτρων είναι διαθέσιμες) | ||||
| Φάσμα εξωτερικής διαμέτρου D H11 |
Βάθος αυλής h-0.05 |
Πλάτος αυλής L+0.2 |
Στρογγυλεμένες γωνίες Rmax |
Διάμετρο σύρματος δακτυλίου O dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Εξωτερικές προδιαγραφές τύπου πίεσης (όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες) | ||||
| Φάσμα εξωτερικής διαμέτρου D H11 |
Βάθος αυλής h-0.05 |
Πλάτος αυλής L+0.2 |
Στρογγυλεμένες γωνίες R |
Διάμετρο σύρματος δακτυλίου O dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Φάσμα εξωτερικής διαμέτρου IE11 |
Βάθος αυλής h-0.05 |
Πλάτος αυλής L+0.2 |
Στρογγυλεμένες γωνίες Rmax |
Διάμετρο σύρματος δακτυλίου O dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Φάσμα εξωτερικής διαμέτρου IE11 |
Βάθος αυλής h-0.05 |
Πλάτος αυλής L+0.2 |
Στρογγυλεμένες γωνίες Rmax |
Διάμετρο σύρματος δακτυλίου O dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

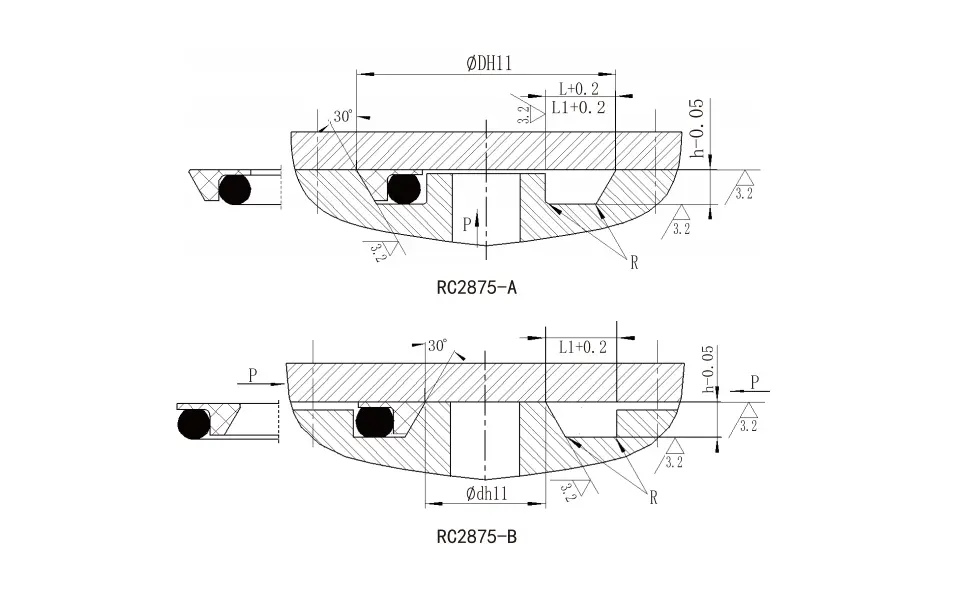

| RC2875-A Προδιαγραφές εσωτερικής πίεσης (όλες οι προδιαγραφές εντός του εύρους παραμέτρων είναι διαθέσιμες) | |||||
| Φάσμα εξωτερικής διαμέτρου D H11 |
Βάθος αυλής h-0.05 |
Πλάτος αυλής L+0.2 |
Πλάτος αυλάκωσης L1+0.2 πίεση> 100MPa |
Στρογγυλεμένες γωνίες Rmax |
Διάμετρο σύρματος δακτυλίου O dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Εξωτερικές προδιαγραφές τύπου πίεσης (είναι διαθέσιμες όλες οι προδιαγραφές εντός του εύρους παραμέτρων) | |||||
| Φάσμα εξωτερικής διαμέτρου D H11 |
Βάθος αυλής h-0.05 |
Πλάτος αυλής L+0.2 |
Πλάτος αυλάκωσης L1+0.2 πίεση> 100MPa |
Στρογγυλεμένες γωνίες Rmax |
Διάμετρο σύρματος δακτυλίου O dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Σφραγίδες φλάντζας υψηλής πίεσης ισχύουν συνθήκες εργασίας | ||||
| Προφίλ | Μοντέλο | Πίεση (MPa) |
Θερμοκρασία (℃) | Μέσα ενημέρωσης |
 |
RC2871-A | ≤300 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
 |
RC2872-Β | ≤100 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
 |
RC2875-Α | ≤300 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
 |
RC2875-Β | ≤300 | -35 ~+100 (αντιστοιχώντας ορθογώνιο δακτύλιο NBR) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχώντας ορθογώνιο δακτύλιο FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (αντιστοιχώντας ορθογώνιο δακτύλιο NBR) | Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
| -20 ~+200 (αντιστοιχία O-Ring Fkm) | ||||
 |
RC2875-Β | 105 | -35 ~+100 (αντιστοιχία Ο-δακτύλιος Ο-δακτύλιος) -20 ~+200 (αντιστοιχία O-Ring Fkm) |
Υδραυλικό έλαιο, γαλάκτωμα, νερό, αέριο, κλπ. |
